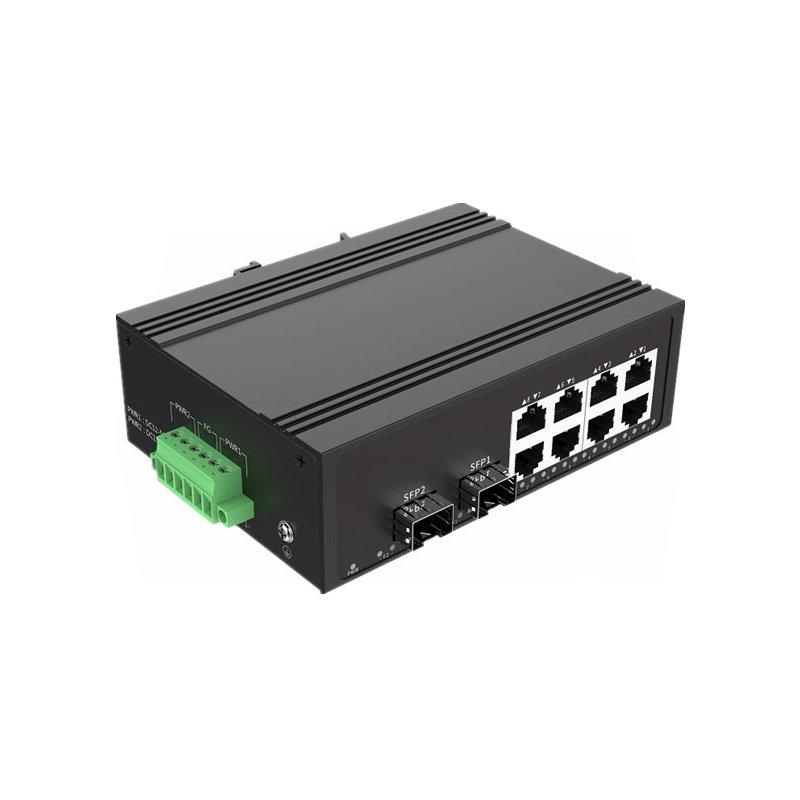

8口千兆级联型工业以太网交换机，光口：2个千兆光口，距离20公里，LC口，单模单纤；电口：1个千兆网口，7个百兆网口；安装方式：工业导轨式；型号：HY5700-4524G-LC20，品牌：汉源高科

7个10/100BaseT（X），1个10/100/1000BaseT（X）自适应RJ45接口；2个1000BaseFX以太网光纤接口，FC和SC可选；单模单纤，传输距离可达20、40、80公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；存储转发交换方式；广播风暴防护；支持QoS技术；平均无故障时间MTBF≥10万小时；全金属封闭结构，工作温度范围可以达到-40~85℃；工业级设计，安装简便、即插即用。

产品特性

u支持7个10/100BaseT（X），1个10/100/1000BaseT（X）自适应RJ45接口及2个1000M光口（LC接口）

u电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测

u支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，MDI/MDI-X自适应

u超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应

u输入电压：DC12~48V（双电源冗余备份），电源支持过载保护，防反接保护

u防雷等级：电源入口及RJ45电口均为四级防雷

u符合工业四级电磁兼容性要求

u防护等级：IP40、防浪涌静电、DIN卡轨式、金属型材、无风扇设计

u工作温度：-40 ℃ ~ + 85℃（工业级物料）

HY5700-4528G-LC20是一款非网管型工业级千兆光纤收发器，拥有2个1000M光口，7个10/100BaseT（X），1个10/100/1000BaseT（X）自适应RJ45接口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷保护措施，-40℃ ~ +85℃的宽范围工作温度。该设备可应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

典型应用

u高寒宽温（低温零下-40℃摄氏度，高温85℃摄氏度）宽压工业级通信以太网交换机，耐低温/耐寒工业级以太网交换机，双电源宽电压输入冗余备份，环保监控

u钢铁/冶金/矿山，智能油田气井远程监控系统，数字化石油天然气输送管道远程监测，矿井环境监控系统，煤矿瓦斯监测系统，煤矿综合自动化通信系统

u电力电网供电局输送电路/线缆在线监测监控网络，供电局智能化配电网线路自动化在线监测监控，数字化变电站综合智能化监控，发电自动化控制系统，变电站综合自动化系统

u高速公路隧道视频监控系统，轨道交通，电警抓拍系统，道路交通高清卡口监控系统，高清卡口车牌识别系统，城市地铁综合通信/监控，地铁2号线车载视频监控、列车广播系统、乘客信息显示系统，桥梁综合监控系统，地铁通信系统，视频监控系统/机电综合监控系统，自动售检票系统

u港口水利工程，楼宇机房，银行远程联网智能监控，入侵报警系统，智慧停车场卡口车牌识别抓拍系统，机房动力环境监控，商场/医院/旅游景区景点客流量分析

u厂房车间数控机床远程智能监控系统，工厂自动化，工业自动化控制，工业自动化企业监控系统联网和企业信息化联网，自动化物流信息系统

u汽车充电桩（站）智能联网系统，风力光伏发电，太阳能变电站，风机监控系统工业级以太网交换机

u石油，石化，河流水文监测系统，无人值守气象站温度湿度数据采集/监测系统气（大气温度、相对湿度、风向、风速、雨量、气压、太阳辐射、土壤温湿度、能见度等众多气象要素进行全天候现场监测），污水处理自动控制系统，污水处理远程监控维护系统

u科研机构，实验室，学校机构，机场，海关，数字化智能监测监控系统，航空，电警卡口工业级以太网交换机
u平安城市，智慧城市，智慧校园，智慧金融，智慧医院，智慧交通，智慧能源，智慧司法，电子政务，森林防火，城市地下路网综合管廊监控通信工程

u安防监控，城市供水调度通信系统，城市排水泵站综合监控调度系统，城市供热监控系统工业级工业级以太网交换机

产品参数

光学指标	接口数量2个 接口类型SC接口 光纤类型单模单纤，9/125um 传输距离单模0~20km 发送/接收波长 光口A：Tx1310nm/Rx1550nm 光口B：Tx1550nm/Rx1310nm 发送功率-9~-1dBm 接收灵敏度-21dBm
网络指标	接口数量8个 接口类型RJ45，7个10/100BaseT(X)，1个10/100/1000BaseT(X) 标准IEEE802.3，802.3u，802.3x 处理类型存储转发 流控带IEEE802.3x 全双工，背压式流控 MAC地址表8K 交换容量7.6Gbps 包转发率5Mpps 内部缓存1Mbit
LED指示灯	LED指示灯OPT光纤链路指示灯，PWR电源指示灯
一般规范	反接保护支持 操作温度-40~85℃ 存储温度-40～85℃ 供电电源DC12V1A/DC24V1A 功耗＜8W 相对湿度5～95%（无凝露） 外壳金属材质，无风扇 重量0.4kg 安装方式DIN卡轨式
安规与可靠性	静电抗扰度(ESD) 接触放电：±7KV 空气放电：±9KV 浪涌抗扰度(Surge) 电源端口：线-地±2KV，线-线1KV 网络端口：线-地±4KV 辐射抗扰度(RS) 场强10V/m（80MHz，2GHz） 传导抗扰度(CS) 电压3V（10KHz，150KHz） 电压10V（150KHz，80MHz） 电快速瞬变脉冲群(EFT) 电源端口：±4KV 网络端口：±2KV

订购信息

推荐型号	产品描述
HY5700-4528G-SC20	千兆2光8电、SC接口、单模双纤、20公里、导轨式、DC12~48V供电
HY5700-4528G-SC02	千兆2光8电、SC接口、多模双纤、2公里、导轨式、DC12~48V供电
HY5700-4528G-SC20A/B	千兆2光8电、SC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-4528G-FC20A/B	千兆2光8电、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-4528G-LC20	千兆2光8电、LC接口、单模双纤、20公里、导轨式、DC12~48V供电
HY5700-4528GP-SC20	千兆2光8电、SC接口、单模双纤、20公里、导轨式、带POE功能、DC48～57V供电
HY5700-4528GP-SC02	千兆2光8电、SC接口、多模双纤、2公里、导轨式、带POE功能、DC48～57V供电
HY5700-4528GP-SC20A/B	千兆2光8电、SC接口、单模单纤、20公里、导轨式、带POE功能、DC48～57V供电
HY5700-4528GP-FC20A/B	千兆2光8电、FC接口、单模单纤、20公里、导轨式、带POE功能、DC48～57V供电
HY5700-4528GP-LC20	千兆2光8电、LC接口、单模双纤、20公里、导轨式、带POE功能、DC48～57V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
