产品概述

伴随着我国经济结构转型升级，传统厂矿生产企业面临转型增效的压力，生产过程的连续性是保证效益的基本指标，其中供电连续性已经作为重要的生产指标。在多个领域低压一级配电快速切换，作为解决供电连续的重要策略。

配电系统会因为区外短路、晃电等引起瞬间停电，传统的双电源切换开关、低压备自投装置通过电压消失起动切换，在重新获得电源后重要负荷中电机控制回路已经释放，无法满足连续性的要求。并且被切除后的大量电动机需要重新起动；有的工艺流程遭受不可逆的彻底破坏等，企业要耗费大量的时间及付出可观的代价才能恢复生产。

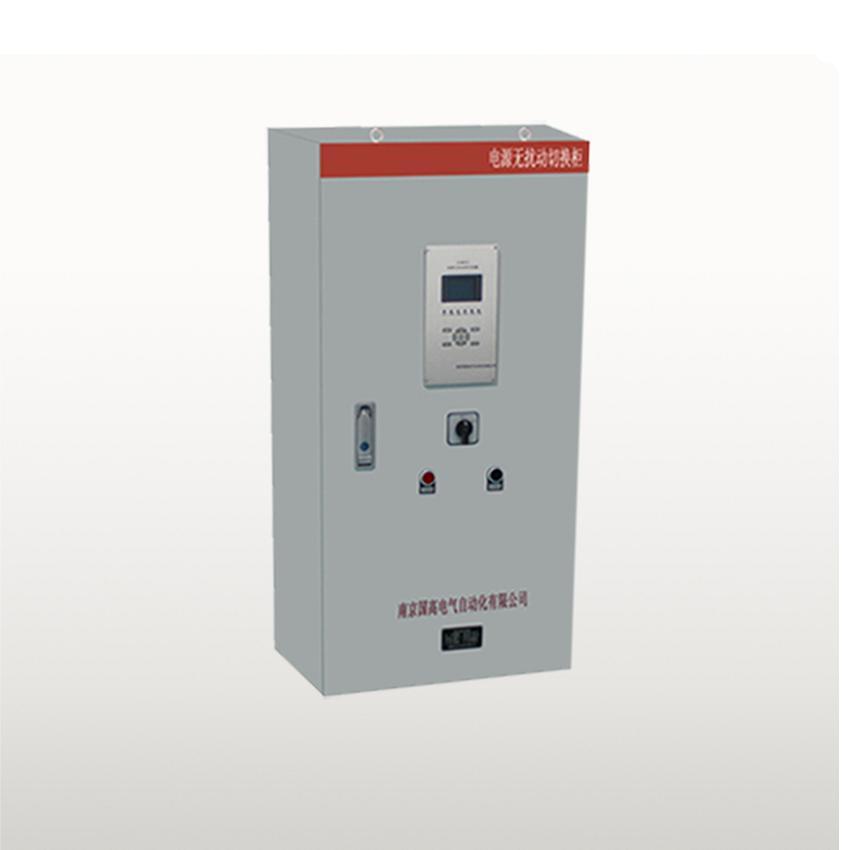

国高电气致力于电力切换10多年，作为配电电源切换装置的行业标准起草人，在电力投切领域拥有专利(专利编号：ZL201721101608.9。专利编号：ZL201721893843.4)技术，拥有大型项目经验和业绩，XL633低压无扰动切换柜融合了快速切换技术、自动同期技术、涌流抑制技术及负荷在线监控技术，确保实现电源系统无扰动切换，从根本上提高工业企业供电的可靠性, 其典型的结构如下图：



无扰动切换柜说明

☆  1QF\2QF为塑壳断路器，断路器级数、框架电流、断路器品牌全部可以定制，该尺寸柜型支持工作电流可达250A。

☆  无扰动切换为400V系统专用快切,三相三线和三相四线都可以适用。

☆  KK1至KK4默认为2P微型断路器，KK5至KK7默认为4P微型断路器，容量定制。

☆  系统可以多种模式，支持手动并联合环模式

☆  可选配打印功能

晃电治理搭档、低压无扰动快切柜的工作原理、无扰动切换柜

产品主要特点

       ☆  手动合环切换,负载0停电。

       ☆  快切时间小于100ms。

       ☆  适用于各种负载类，尤其电机连续工作场合。

       ☆  标准柜型，一体化解决快速切换。

       ☆  所有切换参数全息存储，10年不丢失。



产品主要功能

手动合环切换：

 1、当主电源和备用电源具备合环条件时，控制器发出合环的命令，合上备用电源，形成主备合环运行暂态，确认备用电源成功合环后， 延时跳开主电源，对于主电源需要检修，而负载不能停机的场合，该功能实用性强大。

2、当主电源和备用电源不具备合环条件时，控制器动态追踪电压、频率、相位变化量，当满足合环时自动合环，如果在设定的时间满足不了合环，则自动退出本次合环，可以重新起动手动合环追踪，直到合环成功为止。

快速切换：

1、 当主进线因外部故障停电时，装置快速识别到失压，同时根据设定的开关切换顺序进行同时（合备用开关的同时跳常用开关）、串联（先跳开常用开关再合上备用开关）等切换。

2、 当其它比如继电保护、开关误跳等情况下，按照设定顺序快速切换。

同期换切：

常用电源故障，负载电源下降较快，当快速切换的机会窗口错过后，自动进入同期切换，预测下一个合闸点，自动计算开关分合闸 时间提前发出命令，使得合闸的瞬间无扰动冲击。

残压切换：

当快切、同期都没有机会切换时，系统根据整定的失压定值，自动投入残压切换，切换顺序按照设定进行，尽量确保在不停电的情况下，使系统连续运行起来。

长延时切换：

装置检测到主电源异常后开始计时，在无法快切、同期、残压切换的情况下，当延时时间到达后，起动延时切换，此时往往已经是数百毫秒之后的动作类型。
