一. 产品简介

UHF-R1-R一体式读写器是由我公司根据市场实际需要开发的最新一代产品。本产品具有多协议兼容、体积小、读取速率快、多标签识读、圆极化天线对标签没有方向限制、防水

型外观设计等优点，可广泛的应用于各种 RFID 系统中，典型的应用场合有：

1）运输管理：公路、铁路运输管理和集装箱运输管理等；

2）机动车辆管理：公安、交通等部门对各种机动车辆的监控与管理；

3）路桥收费：由于本产品具有远距离高速读取标签数据的能力，路桥收费可以不停车进行；

4）海关通关管理：海关通关、转关的物资和车辆管理；

5）仓储物流管理：商品流动与仓储管理以及邮件、包裹、航空行李等的流动管理；

6）停车场管理：实现管理与收费自动化；

7）门禁管理：包括车辆与人员的进出管理；

8）工艺生产流程：在整个生产过程中监控零部件；

其它领域：在俱乐部管理、图书馆、学生学籍、消费管理、考勤管理、就餐管理、泳池管理等系统都得到了广泛的使用.

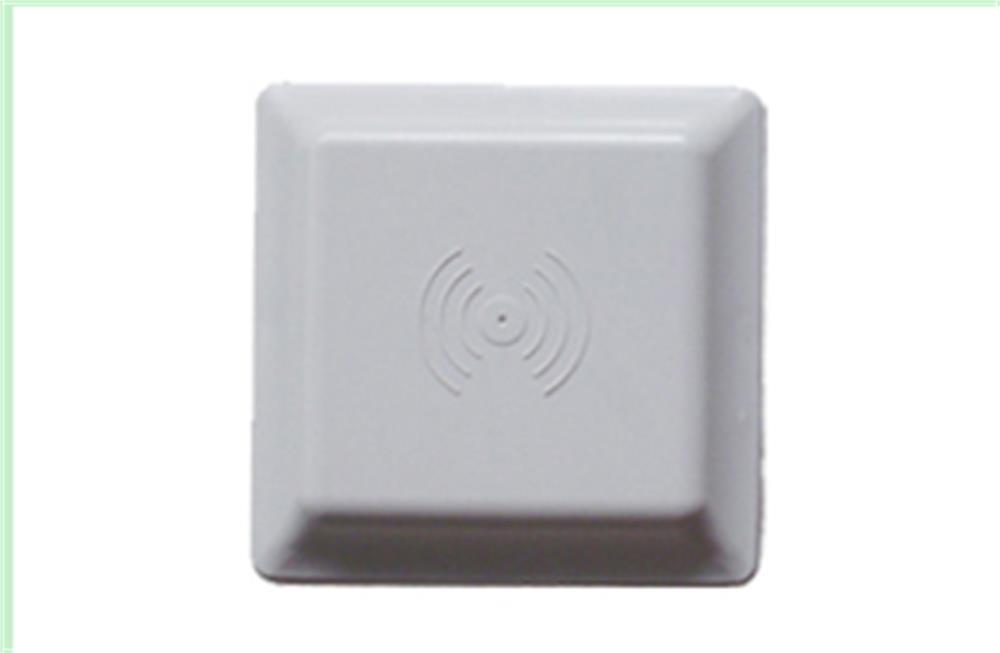

二. 实物照片

三. 产品功能

（1) 支持协议：ISO18000-6B、EPC CLASS1 G2标准的电子标签；

（2) 工作频率：902～928MHz(可以按不同国家或地区要求调整)；

（3) 输出功率：达至30dBm（可调）；

（4) 读取距离：0~7米(8DB) 0~12米(12DB)

（5) 以广谱跳频(FHSS)或定频发射方式工作；

（6) 支持自动方式、交互应答方式、触发方式等多种工作模式；

（7) 低功耗设计，单＋9V电源供电；

（8) 支持RS232、RS485、韦根、RJ45等多种用户接口；

（9) *有效距离与协议格式，外接天线、电子标签及工作环境相关。

四. 特性参数

接口参数

DB9针接口：红：+9V；黑：GND；黄：韦根DATA0；蓝：韦根DATA1；棕：GND；紫：RS485 R+；橙：RS485 R-；白：RS232 RXD；绿：RS232 TXD；灰：外部触发（TTL电平）；

网络接口：10M/100M自适应以太网。(选配)

开发参数

指令集：提供C语言指令集；

Demo：提供C# delphi 演示软件以及源代码；

Dll库：提供C# VB 库以及库说明；

射频参数

接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B；

工作频率：860~868MHz/902～928MHz(可以按不同国家或地区要求调整)；

输出功率：0-30 dbm；

输出功率精度：+/- 1dB；

接收灵敏度：< -85 dBm。

内置天线；内置8dbi圆极化天线；

标签盘点峰值；峰值标签询查速度>50张；

读取距离；0-7米 依据标签和天线不同参数和性能。

物理参数

尺寸：235mm×235mm×45mm

重量：900g

工作湿度：< 95% @ 25 °C 无凝露

工作温度：20 °C  -  + 55  °C

存储温度：20 °C  -  + 85  °C

电特性

电源电压：DC9V，极限12.6V

工作电流：0.35A 最大0.65A

五. 定货信息

定货编号:

UHF-R1-8RC	8DB读写器(RS232/WG/RS485)
UHF-R1-8RN	8DB读写器(RS232/WG/RJ45网口)
UHF-R1-12RC	12DB读写器(RS232/WG/RS485)
UHF-R1-12RN	12DB读写器(RS232/WG/RJ45网口)
