主要技术指标

1.1机身

1.1.1、 机身精度补正：21项精度补正

1.1.2、 XYZ测量行程：400*300*250mm

1.1.3、 外形尺寸L*W*H ：1600*950*1900mm

1.1.4、 主机重量：410Kg

1.1.5、 机台最大承重：30KG

1.1.6、 操作方式：键盘、鼠标、控制盒

1.1.7、 最大空间运动速度：465mm/s

1.1.8、 最大加速度：870mm/s²

1.1.9、 XY轴测量精度：2.0+L/200μm

1.1.10、Z轴测量精度：3.0+L/200μm

1.1.11、重复精度：2μm

1.1.12、机台：00级花岗岩

1.1.13、Z轴立柱：00级花岗岩

1.1.14、三轴滚珠丝杆：研磨级

1.1.15、三轴导轨：研磨级

1.2、电控系统

1.2.1、 保护：过载漏电保护、急停开关

1.2.2、 接线方式：集成总线

1.2.3、 计算系统：G5905； 内存4G；硬盘256； 23.8高清显示器

1.3镜头

1.3.1、 镜头：步进自动变倍远心外镜头,物镜倍率0.7-4.5X

1.3.2、 自动变倍定位：1μm环形玻璃光栅

1.3.3、 自动对焦：曲线指示

1.3.4、 光学放大倍率：30-130倍

1.3.5、 相机：130万数字工业高清千兆网络相机

1.4、光源系统

1.4.1、 上光源：5环8区LED冷光源各段独立程控，256级亮度可调表面光

1.4.2、 下光源：256级亮度可调准直平行光

1.4.3、 同轴光：256级亮度可调三角折射同轴光

1.5、控制传动系统

1.5.1、 电机：闭环伺服电机

1.5.2、 光栅尺：0.01μm绝对式光栅尺

1.5.3、 控制板：AR3网络板千兆传输，网络接口主板Z轴带刹车系统

1.6、软件系统

1.6.1、 编程：可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。

1.6.2、 圆弧测量：大半径小圆弧的精准测量

1.6.3、 软件取边方式：自动巡边测量功能

1.6.4、 公差设定方式：批量设置元素的公差带及名义值

1.6.5、 坐标方式：多重工件座标系，并可以建立多重Z轴座标系。

1.6.6、 寻边查看：修改编辑及查看寻边状况

1.6.7、 元素命名：可以修改元素名称及尺寸名称，以与客户图纸一致。

1.6.8、 报表输出：报告输出：Word、Excel、PDF、DXF、IGES、STP

1.6.9、 三维输入：CAD、IGES、STP

1.6.10、几何测量：距离、角度、半径、直径、坐标点；

1.6.11、公差测量：二维和三维、形状公差、位置公差、形位公差、垂直度、同心度、位置度、平行度、对称度、轮廓度、径向跳动、轴向

1.6.12、图片拼接：工件拼图&导航功能

1.6.13、毛刺方式： 毛刺过滤功能

1.6.14、边缘噪点：强力去噪功能

1.6.15、轮廓测量：弱边测量&曲线轮廓扫描

1.6.16、网板测量：美国RtionalVue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。

1.6.17、拟合构造：多样式构造，点、线、圆

1.6.18、质量分析：SPC统计功能

1.6.19、逆向工程：辅助造型

1.7、2.5D探针系统

1.7.1、 平面测量： 自动计算平面度，位置坐标

1.7.2、 圆柱测量：自动计算出圆柱度，高度，直径、半径

1.7.3、 圆锥测量 ：自动计算出圆锥角、圆锥度、斜度

1.7.4、 空间点，空间圆：生成点圆空间坐标

1.7.5、 公差测量：垂直度、同心度、位置度、平行度、对称度、轮廓度、径向跳动、轴向跳动；

1.8、保修：12个月

1.9、售后：接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)

二、 环境条件

2.1、 房间温度：20±2°C

2.1.1、温度梯度(时间)：1°C /h

2.1.2、温度梯度(时间)：2°C /24h

2.1.3、温度梯度(空间)：1°C /m

2.2、空气相对温度：40-70％

2.3、电压： 220V ± 10%

2.4、频率：50Hz

2.5、震动：15Hz以下＜0.001g

2.6、耗电量：1000VA

2.7、接地电阻：小于4欧姆



三、 软件特点

RationalVue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了CAD无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。

一套美国RationalVue = 二维检测比对软件 + CAD逆向软件 + Form分析软件 + 轮廓扫描软件 + SPC统计分析软件 + 形位公差评价， 美国RationalVue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” + “鼠标拖拽” = 强大功能的实现

功能：

1．可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。

2．大半径小圆弧的精准测量

3．快速精准的影像对焦功能

4．自动巡边测量功能

5．批量设置元素的公差带及名义值

6．可建立多重工件座标系。并可以建立多重Z轴座标系。

7．修改编辑及查看寻边状况

8．可以修改元素名称及尺寸名称，以与客户图纸一致。

9．功能强大的自定义报表功能

10．符合国家标准的形位公差计算能力

11．基于CAD，快速比对，可导入DXF格式的CAD文件CAD直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等ISO形位公差的测量。

12．最完整的几何测量功能

13．工件拼图&导航功能

14．特殊边缘测量功能

15．毛刺过滤功能

16．强边缘功能功能

17．对焦测量高度、平面度功能

18．强大的弱边测量&曲线轮廓扫描功能

19．美国RtionalVue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。

20．最完整的形位公差计算（包括：二维和三维、形状公差、位置公差、形位公差）。

21．完整的图形构造功能

22．SPC统计功能

23．逆向工程功能

24．特殊边缘处理颜色过滤、灰度过滤功能

25．修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.

 测量报告输出Excel格式                 测量报告输出FormError形状误差



四、探针测量：

1.测针工作原理：

测针是测量系统的组成部分，当测针的测针头与被测工件接触时，测针头变化带动测头机构产生信号，在经过处理得出测量结果，达到检测目的。

2.测针测量误差来源

环境温湿度，测针组成材料的刚度，测针头的精度，测针头与测针柄部螺纹同轴度，测针柄螺纹的精度，测针头与被测工件接触位置。

建议在精密测量时，应对测针进行标定，否则将降低测量精度。

3.测针选择原则

3.1.测球直径尽量大，已减少被测工件表面粗糙度对检测结果的影响。

3.2.测针尽量短，测针超短其弯曲或变形量越少，精度越高。

3.3.接头尽量减少，每增加一个连接点，便增加了一个潜在的弯曲和变形点。

3.4.测针连接形式：螺纹或直柄连接

3.5.球形螺纹连接直测针的基本机构：测针头、测针杆、测针柄、加长杆、防撞保护座等。

探针测量包含 2 个菜单，分别为 “探针测量” 和 “三维辅助测量”。

“探针测量” 菜单主要用于进行物体的单一测量，包含以下命令：

探针设置：进行探针的一些常规设置，包括探针的校正等。

水平线测量：用于测量与水平面平行的直线。

水平圆测量：用于测量与水平面平行的圆。

空间点测量：用于测量空间上任意一点，此命令须设置基准平面。

空间线测量：用于测量空间上任意直线，此命令须设置基准平面。

空间圆测量：用于测量空间上任意圆，此命令须设置基准平面。

解法设定：用于设定空间点、线、圆的补偿方式，如是否投影到基准面等等。

高度测量：用于测量物体在 Z 方向上的距离。

平面测量：用探针取至少 3 点用于拟合一个平面，以求得此

平面的平面度等参数。

球测量：用探针取至少 4 点用于拟合一个圆球，以求得球的直径等参数。

圆筒测量：用探针取 6 点用于拟合一个圆筒，此命令须设置基准平面。

圆锥测量：用探针取 6 点用于拟合一个圆锥，此命令须设置基准平面。

行为公差测量：平面度、平行度、垂直度、倾斜度。

备注：探针有自动回弹保护防撞功能。碰撞速度及回弹距离可根据测量要求自行设定。怡信测头自动测量系统可保证测头与工件表面接触的平稳性并且保证测力的稳定性及连续性，从而提高了产品的重复测量精度，Z轴测头自动回弹功能可防止强烈撞击，提高了产品的耐用性及可靠性. 怡信测头自动测量系统测量的产品数据可以IGS格式输出并可以导入UG和TRE三维软件中

五、 特点说明

1、机器设计的科学性，合理性，材质选用，制造工艺水平

1.1、由于要求测量的精度高达（1.9+L/150），测量数据釆用最快最可靠的 LAN 接口与电脑连接，LAN 与一般广泛使用的 USB连接，有着以下的明显技术优势:（1 ) 抗干扰性比 USB 更可靠更稳定，可长距传输；（2) LAN速度比 USB 更快。本公司的专用控制器硬件结构简单，接线少而整齐，方便安排和维修，机身平台和Z轴均釆用优质00级花岗石制造，所有导轨和移动件的直线度均经过准直仪的测量，确认达到本么司的直线度标准。

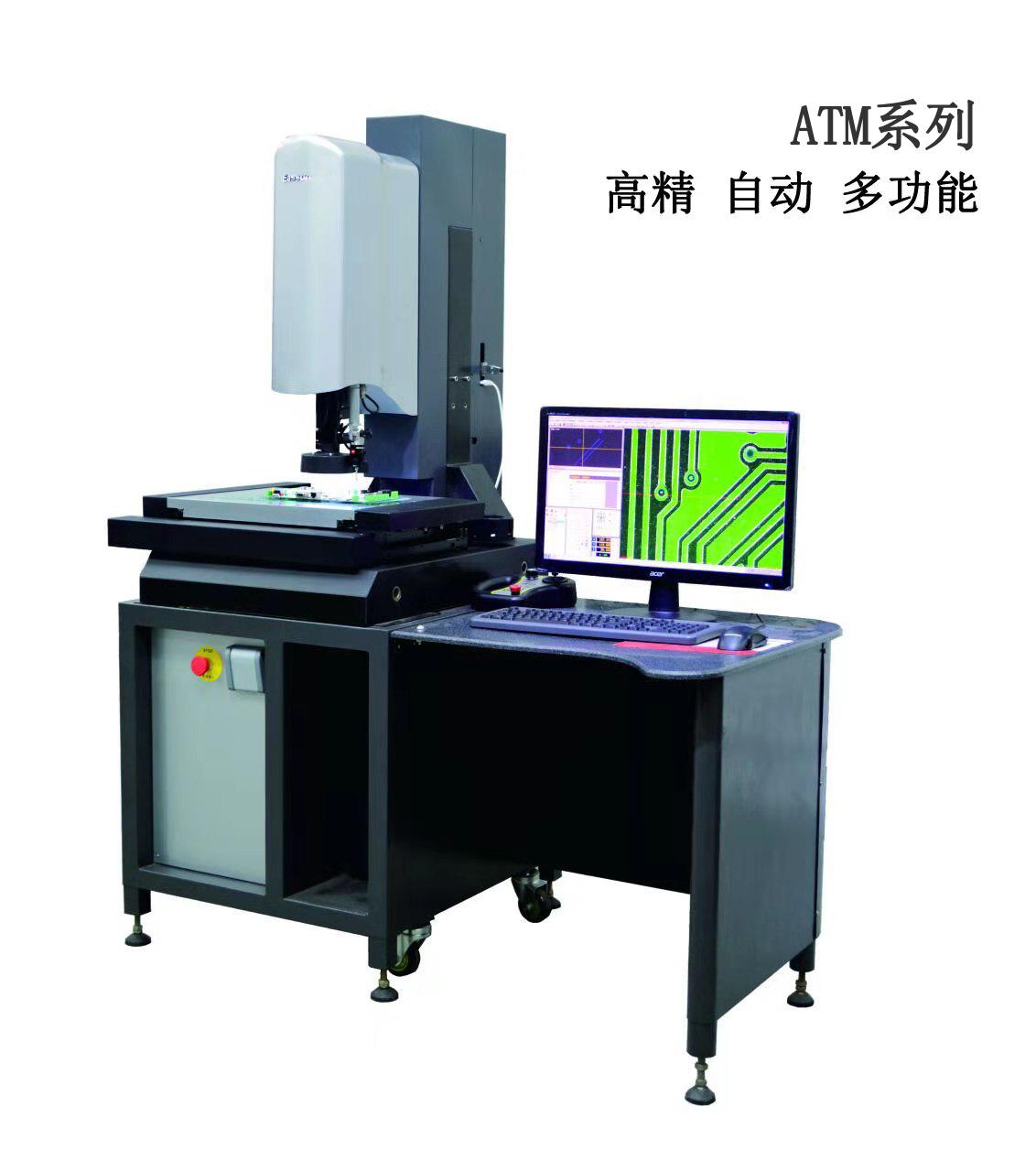

1.2、现时所有的自动机 ATM 系列，在出厂前都要做 2000 次的“煲机测量”，我们用一支玻璃尺，在台面的四个方向，X , 45 度，Y 和 135 度等方向，每方向重复测量 500 次，合共 2000 次，测量一个 180 mm 的长度，我们便将整个测量的数据全部纪录下来，最大最小尺寸差要保证在 2um 内才能出厂！

 1.3、高精度自动变倍远心镜头特点：采用本公司专为F-1开发设计的高精度，高分辨力环型光栅尺作全闭环位反馈，高分辨力，全闭环位置反馈，免除齿轮传动间隙带来的影像倍数重复误差，大幅提升整机测量的重复精度。环型光栅分辨力比上一代的变倍镜头高出20倍。
