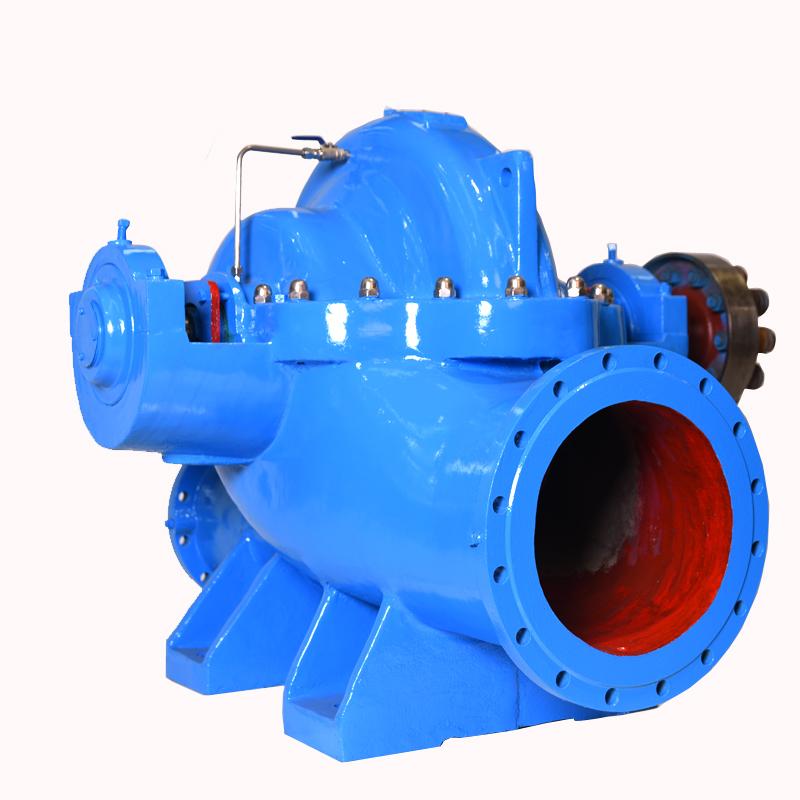

S型卧式双吸中开泵该型泵采用标准规范设计，泵的系列化、标准化、通用化程度高，同时在设计中采用了新材质、新结构、可用于多种介质的输送。本泵供抽清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。卧式中开泵适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。
S型卧式双吸中开式离心泵性能范围
流量：Q=160~18000m³/h
扬程：H=10~130m
S型卧式双吸中开式离心泵适用范围
1、水利枢纽大流量排水
2、灌溉排水
3、城市自来水厂
4、输送管道循环水
5、以及各行业中需要大流量输水场合
S型卧式双吸中开式离心泵结构说明
S型卧式单级双吸中开泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。
1、从传动方向看去，为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转），主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等， 单级双吸卧式离心泵泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。
2、水泵进出水法兰的下部，制有放水的管螺孔。经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
3、泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
4、密封环用以减少水泵压水室的水漏回吸水室。 单级双吸卧式离心泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。 单级双吸卧式离心泵轴封为软填料密封（根据用户需要可采用机械密封结构）。
S型卧式双吸中开式离心泵型号说明
500S（SM、SF、SL、SH）35A
500-泵的吸入口径为500mm
S-单级、双吸、中开离心泵
SM-耐磨型单级、双吸、中开离心泵
SF-耐腐型单级、双吸、中开离心泵
SL-立式、单级、双吸、中开离心泵
SH-单级、双吸、中开离心泵
35-设计点扬程为35m
A-叶轮一次切割
S型卧式双吸中开式离心泵成套范围
泵、电机、底座、联轴器、防护罩、地脚螺栓
