一、产品介绍

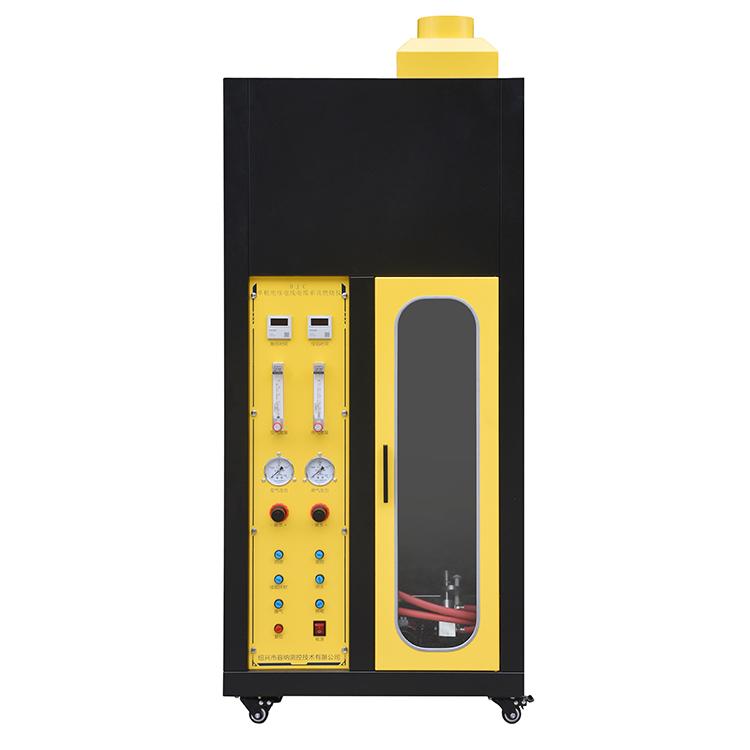

   单根电线电缆垂直燃烧测试仪是根据IEC60695、GB5169等标准的相关条款要求而设计制造的,模拟电工电子产品周围发生着火时早期阶段火焰的影响，以便通过模拟技术评定着火危险程度，主要用于对塑料及其他非金属材料部件样品、固体材料和按ISO845的方法测定时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特性进行水平、垂直可燃性试验。

二、执行标准

GB/T 18380.21-2008《电缆和光缆在火焰条件下的燃烧试验》第21部分单根绝缘细电线电缆火焰垂直蔓延试验 试验装置

GB/T 18380.22-2008《电缆和光缆在火焰条件下的燃烧试验》第22部分：单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法

JB/T 4278.18-2011《橡皮塑料电线电缆试验仪器设备检定方法》第18部分：单根铜芯绝缘细电线电缆垂直燃烧试验装置

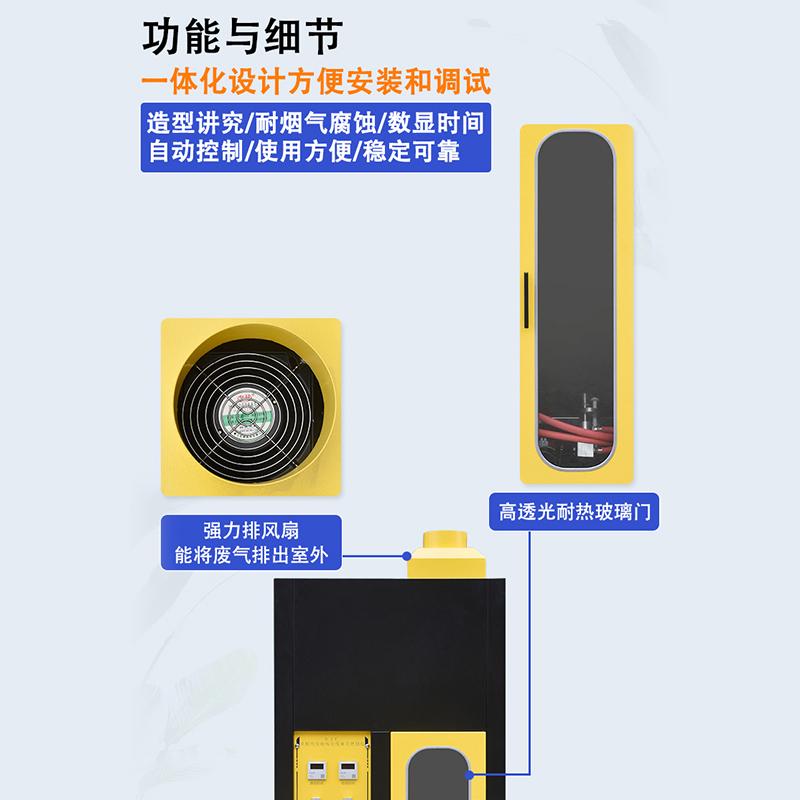

三、产品特点

1、仪器采用单片机控制，试验过程自动化、安全可靠。

2、自动点火。

3、燃烧时间可设定，60s，120s，240s，480s，自动计时。

4、面板操作方便，并设有选择、运行、计时、读出、复位等功能。

5、实时显示燃气喷灯对样品施加火焰时的温度。

四、技术参照

燃气压力：0.1MPa

燃气纯度：丙烷>95%

计时精度：0.1s

控制方式：电子按键控制

电源电压：AC220V 50Hz
