D941X-16电动法兰蝶阀上海自科阀门制造有限公司 (中国上海市生产商) - 阀门

D941X-16电动法兰蝶阀上海自科阀门制造有限公司

型号：	D941X-16
品牌：	上海自科阀门
原产地：	中国
类别：	工业设备 / 机械五金 / 阀门
标签︰	电动法兰蝶阀
单价：	¥233 / 件
最少订量：	1 件

发送查询

产品描述

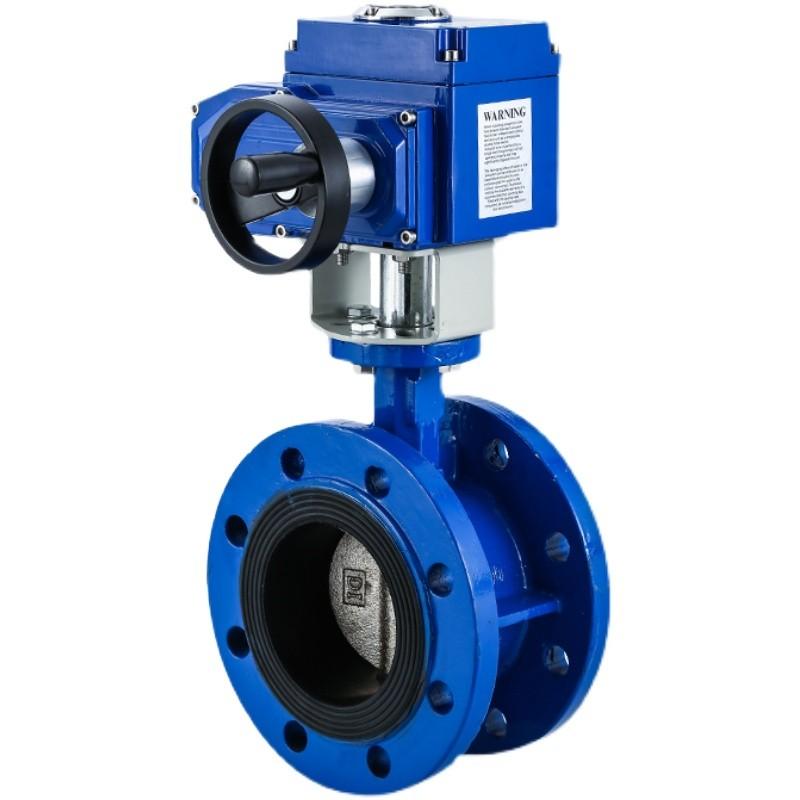

D941X-16电动法兰蝶阀

一、电动法兰蝶阀D941X概述
D941X型电动法兰软密封蝶阀用途及特点 ;软密封蝶阀适用于温度≤80℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 D941X电动法兰蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、D941X型电动法兰软密封蝶阀采用标准

设计标准：GB/T12238-1989； lS0 10631-1994或BS EN593-1998

法兰连接尺寸 GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002

结构长度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1

压力试验：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。

三、D941X型电动法兰软密封蝶阀技术参数和性能

SZ系列电动执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0、1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	球墨铸铁、碳素钢、不锈钢
动作时间	15秒/30秒/60秒	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
环境温度	-30°～60°	阀座密封	EPDM、NBR、耐磨橡胶
手动操作	附带手柄操作	结构形式	中线型、无销型
限位	电气、机械二重限位	温度	EPDM≤120℃；NBR≤68℃
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、空气、天然气
输入信号	0-10，1-5VDC/4-20mA(智能型)	特点	用途广、整体造价低、流量大、流阻小

四、D941X型电动法兰软密封蝶阀外形尺寸

公称通径DN	A	B	C	D	E	额定功率	额定电流
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	108	15W	0.2A
50	155	353	62	104	108	15W	0.2A
65	155	362	70	104	112	15W	0.2A
80	155	368	89	104	114	15W	0.2A
100	208	392	106	115	127	25W	0.5A
125	208	407	120	115	140	25W	0.5A
150	208	446	132	115	140	25W	0.5A
200	256	489	164	127	152	50W	0.8A
250	256	514	200	127	165	50W	0.8A
300	256	568	238	127	178	90W	1.0A
350	288	629	280	164	190	150W	1.2A
400	288	662	302	164	216	150W	1.2A
450	288	693	335	164	222	150W	1.2A
500	288	729	360	164	229	150W	1.2A
