西门子变频器维修

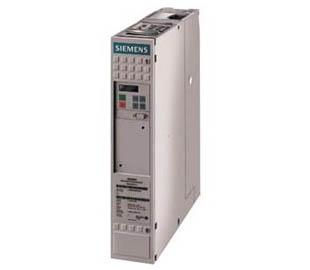

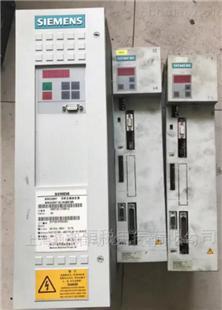

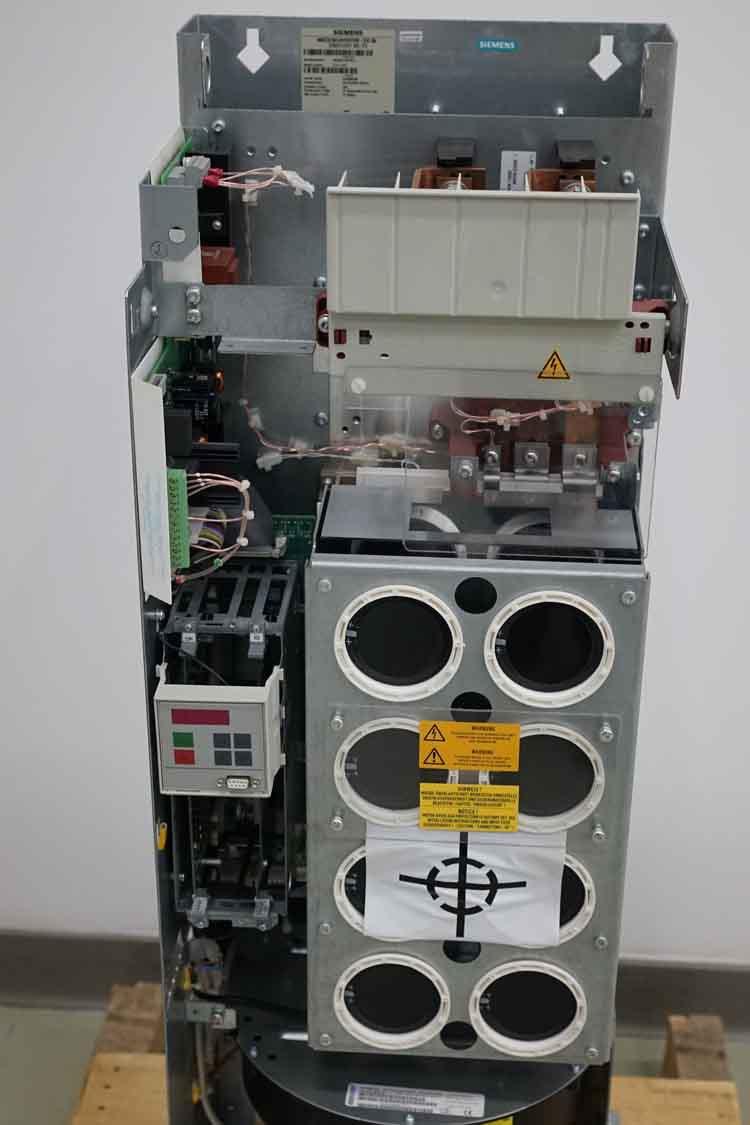

西门子6SE70系列变频器售后维修中心  西门子变频器售后服务电话

由于西门子变频器在中国市场有十分庞大的销售量，包括一些早期使用的6SE70系列也已进人故障多发期，在使用中必然会遇见许多问题，广州意控自动化工程有限公司维修西门子变频器，以下我们就的一些常见故障在这里和广大使用者做一个探讨。

常见故障分析及解决办法。

1直流母线欠电压故障

故障原因:直流回路的 DC 电压不足，这可能是由于电网缺相、熔断器烧断或整流桥内部故障所引起的。

解决方法:(1)、检查主电源供电是否正常，如果变频器进线端通过了接触器，要检查接触器的控制回路是否误动作，如控制回路有误动作，可能导致接触器短时间内频繁启动停止，造成变频器欠压故障，复位就好，所以能复位的欠压软故障，变频器的主接触器控制回路要认真检查。(2) 、如果变频器刚断电，迅速通电，也会引发此故障，所以变频器如果断电，要等电容放完电后，再重新启动变频器。(3) 、如出现欠压故障不能复位，检查 DC 电容是否泄露。

2输出电流过大

故障原因:输出电流超过软件的过流跳闸极限。

解决方法:(1)、检查电机负载是否短路。(2)、检查电机制动器是否完全打开。(3)、在确定电机和绕组线圈故障后，更换时注意原有型号和参数。 (4)、检查参数设定是否合适，包括升速和降速的时间是否设定太短、启动转矩是否太小。

3直流回路过电压

故障原因:直流回路的 DC 电压超过 DC 过压跳闸的值。

解决方法:(1)、检查主电源供电是否正常。 (2)、检查有关减速的参数时间设定是否太短。(3) 检查制动斩波器和制动电阻。

4制动器故障

故障原因:制动器运转不到位，到位信号限位不起作用，制动器机械故障。

解决方法:(1)、检查制动器供电是否正常。 (2)、检查制动确认信号与DI1的连线是否断路。 (3)、检查制动器限位及返回信号。 (4)、检查制动器是否动作，如无动作则检查制动器电源和制动器是否损坏。

5编码器故障

故障原因:变频器检查到编码器反馈回来的速度出错，可能由于(1)、与RTAC的通讯中断。(2)、脉冲编码器故障。(3)、电缆连接松动。 (4)、在1MS内编码器的脉冲频率变化过大。

解决方法:(1)、检查RMIO 板和编码器控制板的连接。 (2)、检查周围是否有高辐射的元件设备。(3)、检查编码器与电机轴的联结是否可靠。 (4)、检查编码器和接线包括 CHA 和 CHB 的相序。 (5)、检查设备的接地是否完好。

6内部过温

故障原因:变频器温度超过 125 度。

解决方法:(1)、检查风扇线圈是否损坏 (2)、清扫散热器上的灰尘。(3)、检查电机容量是否和变频器容量匹配。(4)、在更换新冷风风扇时，要注意有的风扇带自动转动信号，有的不带风扇转动信号，换原型号风扇’

7主从控制时，主 / 从变频器电流差别过大。

故障原因:(1)、可能由于机械原因，齿轮啮合。 (2)、编码器反馈不准，造成从机跟随有偏差等。

解决方法:(1)、检查测量传动部件。 (2)、参数设定里把编码器去掉，查看电流差别是不是在正常范围，如果正常，检修编码器。

西门子变频器维修 西门子变频器维修处 西门子变频器维修中心 西门子变频器售后服务 西门子变频器电话客服 西门子变频器售后热线  西门子变频器售后技术  西门子变频器现场服务西门子变频器维修/24H服务热线：13622805211西门子变频器维修中心/24H服务热线：13622805211



· 西门子变频器维修处/24H服务热线：13622805211

· 西门子变频器售后服务电话/24H服务热线：13622805211

· 西门子变频器电话客服/24H服务热线：13622805211

· 西门子变频器售后热线/24H服务热线：13622805211

· 西门子变频器售后技术/24H服务热线：13622805211

· 西门子变频器现场服务/24H服务热线：13622805211

· 西门子变频器维修中心,提供上门保养检测维修服务：24H服务热线：13622805211





故障代码 故障现象/类型 故障原因 解决对策

故障代码 故障现象/类型 故障原因 解决对策

F001  Main

contactor

checkback

如果已设置主接触器返回信号，在下达开机命令后，经P600设定时间后仍无返回信号

对他激同步电机（P095=12），励磁电流单元无返回信号

 P591

Src

Contactor

Msg

参数值必须与主接触器返回信号一致，检查主接触器返回信号电路

（或在同步电机时，励磁电流返回信号）



F002  Pre-charging

在预充电时达不到80（%）的小直流母线电压（P071线电压x1.34）超过3S的大预充电时间

 检查电源电压

与P071线电压相比较（在直流装置将P071与直流母线电压相比较）

检查直流装置上的整流/回馈单元

整流/回馈单元必须先于逆变器投入电网



F006  DClinkovervoltage

由于直流母线电压过高，该装置关机

208V-230V|280V-310V|appr.410V380V-460V|510V-620V|appr.820V500V-575V|675V-780V|appr.1020V660V-690V|890V-930V|appr.1220V对于并联连接的变频器（规格L）

r949=1：主动装置直流母线过电压

r949=2：从动装置直流母线过电压

 检查电源电压或输入直流电压

变频器在无整流可能的回馈模式下运行

如变频器电源电压达到上限并且工作于满载状态，当有缺相时，F006报故障

或许：增大P464下降时间

激活P515DC母线电压调节器（预先检查P071）

减小P526搜索速度

减小P259大发电功率（仅适用于P100=3,45)）



F008  DClinkundervoltage

直流母线电压（P071线电压）降到其值的76（%）以下，当动能缓冲势能时，降至61（%）以下

在“正常”运行（即无模拟）时直流母线欠电压

在激活动能缓冲时直流母线欠电压和转速低于电机额定转速的10（%）

发生了“短时电源故障”，这只能在电源重新恢复后才能检测到（自动再起动标志）

 检查：输入直流电压

直流母线



F011  Overcurrent

该装置由于过电流而关机

超过关机门槛极限

 检查：变频器输出是否短路或有接地故障

负载处于过载状态

电机与变频器是否匹配

是否动态要求过高



F012  ltoolow

在异步电动机励磁期间，电流未升至空载工作设定的励磁电流的12.5（%）

 仅使用于闭环n/f/T控制（P100=3,45）

如果未接入电机则进入模拟模式P372

检查电流检测，检查功率部分



F015  Motor

stall

电机已堵转或失步：由于过高的静负载

由于升速降速过快，或由于负载变化过快或过大

由于脉冲编码器脉冲数P151或模拟测速机标度P138的参数错误

由于转速信号干扰（测速机屏蔽层未连接）

故障只能在P805输入的时间后出现

将开关量连接器B0156置入状态字2r553Bit28

识别传动是否堵转，取决于P792（设定值-实际值偏差）和P794

在n/f控制，达到转矩极限（(B0234）是这种故障的前提

在转速控制（P100=4）和主动系统（P587），故障也和编码器导线断开有关，如果传动设备堵转，这个故障也有相同的定义，在v/f控制，l(max)调节器必须被激活（P331）

在v/f纺织工业中，监视器无法工作（P100=2）

电机是否堵转或失步：在同步电动机情况下，达到大频率（P095=12,13）

在他激同步电机（P095=12），由于缺失或太高的激磁电流（太小或太大的磁通）当达到同步电机的大频率（包括备用）（(B0254），立即发出故障信号，当电机磁通有较大偏差时，首先将变频器电流调至0，减小励磁电流，经一定时间后，故障信号发生在两部阻尼器时间常数（2

·r124.1）水平上

在此等待时间内，状态字位已置入B0156（r553.28）

 降低负载

解除制动

提高电流极限

提高堵转时间P805

提高设定值-实际值偏差门槛值P792仅对于f/n/T控制（P100=3,4,5）

提高转矩极限或转矩设定值

仅对于n/M控制或带速度调节器的v/f控制（P100=0,4,5）

检查测速机电缆

检查脉冲编码器的脉冲数

检查模拟测速机标度

电机侧和变频器侧测速机电缆屏蔽层是否接好

降低转速预控制的平滑度P216（仅P216控制）仅对于频率控制:(P100=3)

缩短加速时间（见P467-ProtRampGenGain）

增大低频时的电流（P278P279P280）

接通转速调节器预控制（P471>0）

设置动态EMF调节器动态大系数为2（P315）

提高EMF模式的转换频率（P313）用带脉冲的编码器通过速度调节器代替

转速设定值用转速实际值跟踪，这样设定-实际值偏差总是小于P792设定值

仅对于同步电机:(P095=12)

检查励磁单元的电流极限

检查励磁电流设定值和实际值（包括接线）

检查在电机动态变化时励磁单元的电压极限

检查传动系统的共振



F017  SAFEOFFinoperation

在工作中停车

 检查SAFE

OFF开关（X009/5-6）是否打开（仅对于具有订货号No....-11,...-21,...-31,...-61的装置）



F018  Fsetfly

由于辅助设定值太高，寻找到的设定频率不能实现

 检查辅助设定

在电机自由停车时再通电

允许两个方向旋转



F019  Motornotfound

电机未找到（不带测速机的捕捉再起动）

 在电机自由停车后再通电

增加P525搜索电流



F020  Motortemperature

已超过电机极限温度

r949=1电机温度超过极限值

r949=2至电机温度传感器或传感器电缆短路

r949=3至电机温度传感器或传感器电缆断路

 检查电机（负载，通风等）

电机实际温度可从r009读出

检查P381电机温度故障

对于短路检查KTY84输入插头X103:29,30



F021  Motorl2t

超过电机l2t监控参数设置极限值

 检查:P383MotTmpT1



F023  lnvertertemperature

超过逆变器极限温度

r949=1：逆变器温度超过极限值

r949=2：传感器1：传感器电缆断路或传感器损坏

r949=18：传感器2：传感器电缆断路或传感器损坏

r949=34：传感器3：传感器电缆断路或传感器损坏

r949=50：传感器4：传感器电缆断路或传感器损坏

 测量进气和环境温度

当θ>40oC时注意减载曲线

风扇-E1是否连接并以正确方向旋转

空气进口与出口是否堵塞

-X30端的温度传感器



F025  UCEPh.L1

在L1相存在UCE关机

 检查:在L1相有无短路或接地故障（-X2U2包括电机）

CU板是否正确插入

SAFEOFF开关（X9/5-6）是否打开（仅对于具有订货号No....-11,...-21，...-31,...-61的装置）



F026  UCEPh.L2

在L2相存在UCE关机

 检查：在L2相有无短路或接地故障（-X2V2包括电机）

CU板是否正确插入

SAFEOFF开关（X9/5-6）是否打开（仅对于具有订货号No....-11,...-21，...-31,...-61的装置）



F027  UCEPh.L3

在L3相存在UCE关机

 检查：在L3相有无短路或接地故障（-X2W2包括电机）

CU板是否正确插入

SAFEOFF开关（X9/5-6）是否打开（仅对于具有订货号No....-11,...-21，...-31,...-61的装置）



F028  Supplyphase

直流环节纹波的频率和幅值指示单相电源故障

 检查电源电压



F029  Meas.valuesensing

测量值传感系统已发生故障

(r949=1)在L1相偏置校正不可能

(r949=2)在L3相偏置校正不可能

(r949=3)在L1和L3相偏置校正不可能

(r949=65)模拟输入不能自动调整

 测量值传感系统损坏

功率部分损坏（管子不能关断）

CU损坏



F035  Ext.fault1

可以参数设置的外部故障输入1激活

 检查：是否有外部故障

是否至相应数字量输入的电缆被损坏

P575SrcNoExtFault1



F036  Ext.fault2

可以参数设置的外部故障输入2激活

 检查：是否有外部故障

是否至相应数字量输入的电缆被损坏

P586SrcNoExtFault2

故障代码 故障现象/类型 故障原因 解决对策

F037  Analoginput

模拟输入

 检查与下列的连接

模拟输入1-X1021516

模拟输入2-X1021718.

检查参数：P632CUAnaln配置

P634CuAnaln滤波

P631CUAnaln偏置



F038  VoltageOFFduringparameterstorage

在参数设定时，电子板电压故障

 重新输入参数，有关的参数号出现在故障值r949中



F040  ASinternal

错误的操作状态

 更换CU板（-A10）



F041  EEPROMfaut

当向EEPROM中存贮值时发生故障

 更换CU板（-A10）



F042  Calculatingtime

计算时间有问题

 减少计算时间负载：增加P357取样时间

用较慢的采样时间计算每个块

参观r829CalcTimeHdroom.



F044  BICOManager



F045  Opt.BoardHW

当访问选件板时产生硬件故障

 更换CU板（-A10）

检查安装架与选件板的连接



F046  Par.Task

 装置断电后重新通电

更换CU板（-A10）



F047  internalcalculatingtime

触发装置计算器的计算时间不够充足

 更换CU板（-A10）

对于同步电机（P095=12）

脉冲频率设置过高（P340>2kHz）



F048  internalpulsefrequency

 更换P340脉冲频率



F049  SWVersion

在CU板上的固化软件版本有一个不同的固化软件版本

 使用统一的固化软件版本



F050  TSYlnit.

初始化TSY板时出错误

 检查：TSY板是否正确插入



F051  Speedencoder

数字测速机或模拟测速机传感器故障

 检查参数：P130SrcSpdActV

P151

P138AnalogTachScale

P109Motor#PolePairs

P109和P138和19200

检查或更换测速机

检查测速机的连接部分，更换CU



F052  n-Cntr.lnput

在TSY板上的输入故障被激活

 取消带控制通道的测速机

P130SrcSpdActV

更换TSY

检查在TSY板上的测速机连接

根据测速机种类，可以有几种版本



F053  Tachometerdn/dt

速度信号发生器信号的允许变化值

P215dn（实际值，允许）被超过两倍

 检查测速机电缆是否断线

检查测速机屏蔽接地

屏蔽不仅在电机侧，而且在变频器侧均需接好

脉冲编码器的电缆不应断线

脉冲编码器电缆不能同功率回路电缆敷设在一起

仅使用推荐的脉冲编码器

当发生信号故障时，使用DTI板

如需要，改变P215



F054  Sensorboardinitializationfault

 故障号r949

1：板号错误

2:TSY板不兼容

20：TSY板重复



F056  SIMOLINKtelegramfailure

 检查：光纤电缆环

是否在环中的SLB上无电压

是否在环中的SLB故障

检查P741(SLBTlgOFF)



F058  Parametererrorduringparametertask

 无解决措施



F059  Parametererroraftectory

Setting/initialization

 不协调的参数号显示在故障值r949中，校正这些参数（所有标号）后断开电源且再次供电，有时，可能遇到几个参数，即过程的重复



F060  MLFBismissing

若退出INITIALIZATION时MLFB=0（0.0kW）产生该故障

MLFB=订货号

 确认后，在INITIALIZATION过程中，在P070MLFB(6SE70..)中输入正确的MLFB

（仅当在有适当的访问授权等级下时方可能）



故障代码 故障现象/类型 故障原因 解决对策

F061  incorrectparameterization

在设置变频器时输入的参数不在允许范围内（例如P107MotRtdFreq,P108MotRtdSpeed,P340PulseFrequency）（与控制方式有关）

 故障确认并改变有关的参数值，错误参数在r949中以故障值显示



F062  Multi-parallelcircuit

发现多个并联回路或lmPl板连接故障

 r949=10：通讯卡没有回答，当写控制字时，若CSOUT未激活，BUSY未激活，通讯卡可能没有装上

r949=11,12：在初始化时，在BUSY中超时，BUSY在1s内不激活

r949=15：在正常通讯时，在BUSY中超时，BUSY在1s内不激活

r949=18：当从lmPls中读出故障信息时超时，在1s时间内，在激活FAULT以后，不能从lmPl中得到故障原因

r949=20+i：HW配置，当从动i的状态字为HWCONF位置位时，该参数置位

（在多个并联回路的配置中发生故障）

r949=30+i：lmPl的HW版本不兼容，有关的从动装置号在i中

r949=40：从动装置数量同装置从动给定数目不相符

r949=50+i：从动装置的数量不一致，由lmPl给出的从动装置的数量与状态字给出的数量或由MLFB给出的从动装置给定数量不相符

解决措施：检查lmPl或通讯卡，如需要，则更换

检查多并联回路的配置

检测参数设置

更换CU

更换lmPl



F065  SComTelegram

在报文故障时间内，在SCom接口（SCom/USS协议）收不到报文

 r949=1SCom1

r949=2SCom2

检查CU-X10015和PMU-X300连接

检查SCom/SCBTLGOFF?P704.01(SCom1)和P704.02(Scom2)

更换CU(-A10)



F070  SCBlnit

初始化SCB时出现错误

 r949=1：板代码出错

r949=2：SCB板不兼容

r949=5：初始化数据错误

检查参数SCB协议P696和SCom/SCB波特率

P701.03

r949=6：在初始化时超时

r949=7:SCB板重复

r949=10：在配置通道中出错



F072  EBinitializationerror

 r949=2：1.EB1不兼容

r949=3：2.EB1不兼容

r949=4:1.EB2不兼容

r949=5:2.EB2不兼容

r949=21:有三块EB1板

r949=22：有三块EB2板



F073  Analn1SL1

从动装置1模拟输入1小于4mA

 检查信号源和SCl1（从动装置1）

-X42845间的连接



F074  Analn2SL1

从动装置1模拟输入2小于4mA

 检查信号源和SCl1（从动装置2）

-X42878间的连接



F075  Analn3SL1

从动装置1模拟输入3小于4mA

 检查信号源和SCl1（从动装置3）

-X4281011间的连接



F076  Analn1SL2

从动装置2模拟输入1小于4mA

 检查信号源和SCl1（从动装置1）

-X42845间的连接



F077  Analn2SL2

从动装置2模拟输入2小于4mA

 检查信号源和SCl1（从动装置2）

-X42878间的连接



F078  Analn3SL2

从动装置2模拟输入3小于4mA

 检查信号源和SCl1（从动装置3）

-X4281011间的连接



F079  SCBTelegram

在电报故障时间内，从SCB（USS装置对装置，SCI）接收不到报文

 检查SCB1(2)板的连接

检查P704.03?Com/SCBTIGOFF

更换SCB1(2)

更换CU(-A10)



F080  TB/CB/lnit.

在DPR接口处，电路板初始化时出错误

 r949=1：TB/CB没插入或TB/CB板代码不正确

r949=2：TB板不兼容

r949=3：CB板不兼容

r949=5：初始化数据错误

r949=6：初始化超时

r949=7：TB/CB板重复

r949=10：在配置通道中出错

检查T300/CB板，以确保它正确插入相应槽中

检查CB初始化参数

P918CBBusAddress

P711~P721CB参数1~11



F081  OptBoardHeartb

TB,CB或SCB不再处理监控和计数器

 r949=0:TBCB心跳计数器

r949=11：SCB心跳计数器

更换SCB，TB或CB

检查安装架与选件架之间连接



F082  TB/CBTlg

在报文故障时间内，从TB或CB收不到新的过程数据

 r949=1:TB/CB

r949=2:2.CB

检查CB/TB连接

检查P722?B/TBTLGOFF

更换CB或TB



F087  SIMOLINKinitializationfault

 更换CU

更换SLB



F090  MldParam.

当企图从静止状态测量或旋转测量（电机辨识）改变参数时出现错误

 关机再开机，如果仍然出现，则换CU板



F091  MldTime

旋转测量比测量状态下编程设定的时间长，可能原因为：负载转矩太大

负载转矩不均匀

斜坡发生器被封锁

 消除可能的原因，再重新开始测量（变频器再次通电），如仍出现，则更换CU板



F095  Mldn(set)

由于设定了以下参数

允许的相序

大频率

小速度

电压与电流模型之间的切换频率

弱磁频率起点

频率抑制带宽

不可能确定旋转测量的允许频率范围

 必须给定10（%）的频率范围，它位于切换频率的1.1倍之上，弱磁开始频率的0.9倍之下，可能的解决措施有：允许两个相序

提高大频率

降低小速度

降低电压与电流模型间的切换频率

缩小或取消频率抑制带宽



F096  Mldabort

旋转测量由于不允许的外部干预而被禁止

 在r949中的故障值定义了干预类型：4设定值封锁
