智融SW6201 是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C 口任意

口快充。其集成了 5A 高效率开关充电，18W 高效同步升压输出，PPS/PD/QC/AFC/FCP/PE/SFCP

等多种快充协议，电量计量，数码管/LED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，

即可组成完整的高性能双向快充移动电源解决方案。



应用领域

• 移动电源

• 其它电池供电设备

规格

• 开关充电

 电流高达 5A，效率高达 96%

 支持 4.2/4.35/4.4/4.5V 电池类型

 支持 JEITA 规范

 支持温度环控制

• 同步升压

 输出功率高达 18W，效率高达 95%

 自动负载检测/轻载检测

 支持无线充模式

 支持小电流模式

• 输出快充协议

 支持 PPS/PD3.0/PD2.0

 支持 QC4+/QC4/QC3.0/QC2.0

 支持 AFC

 支持 FCP

 支持 PE2.0/PE1.1

 支持 SFCP

• 输入快充协议

 支持 PD3.0/PD2.0

 支持 AFC

 支持 FCP

 支持 PE1.1

• Type-C 接口

 内置 USB Type-C 接口逻辑

 支持 Try.SRC 功能

• BC1.2 模块

 支持 BC1.2 DCP 模式

 支持苹果/三星模式

• 电量计量及显示

 内置 12bit ADC

 内置库仑计精确电量

 支持 188 数码管显示

 支持 3-5 个 LED 灯显示

• 快充指示灯

 内置快充指示灯驱动

• 按键

 支持机械按键

• 保护机制

 输入过压保护

 输出过流/短路保护

 充电超时/过压保护

 温度保护

• I2C 接口

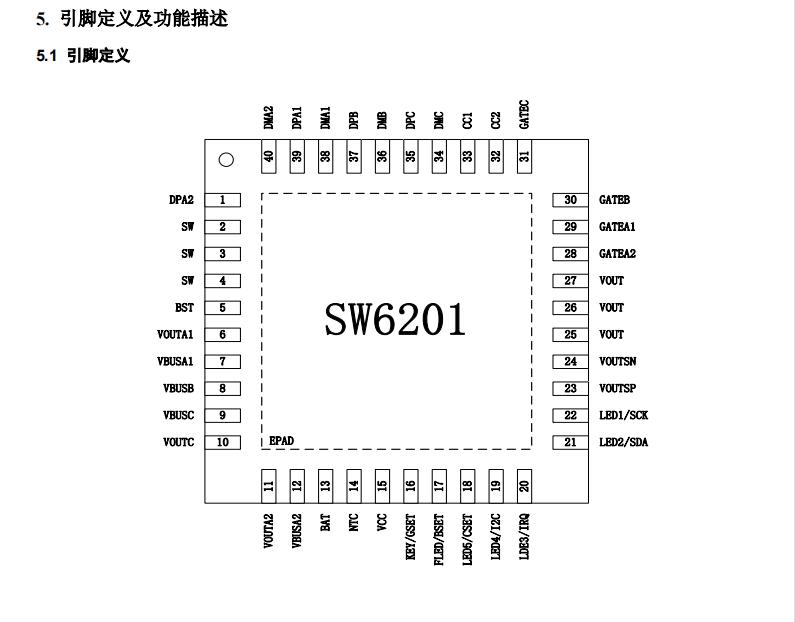

• QFN-40(5x5mm) 封装
