电子阻燃灌封胶LD-2024低粘度导热耐温环氧树脂绝缘防潮灌封胶

石家庄利鼎LD-2014阻燃环氧树脂电子灌封胶

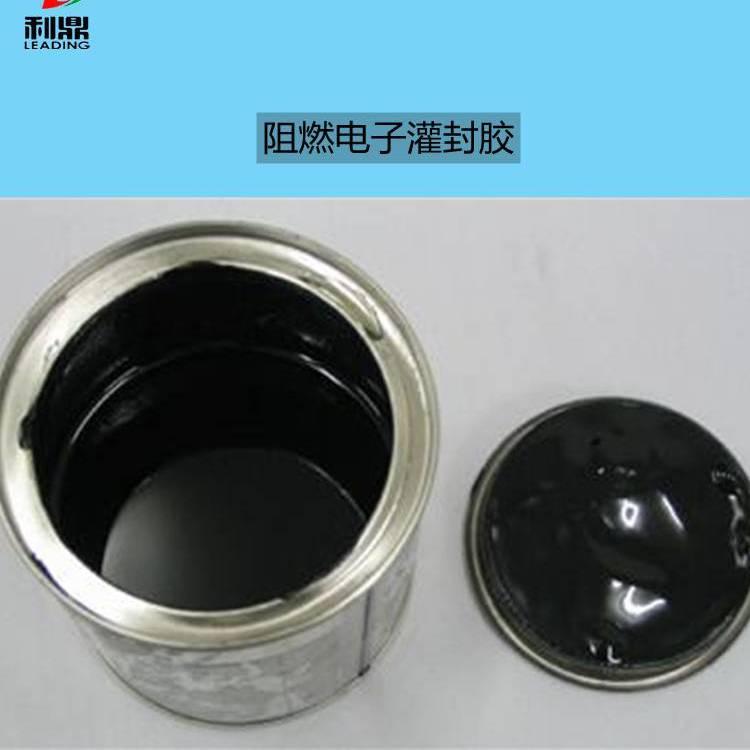

一、产品介绍：

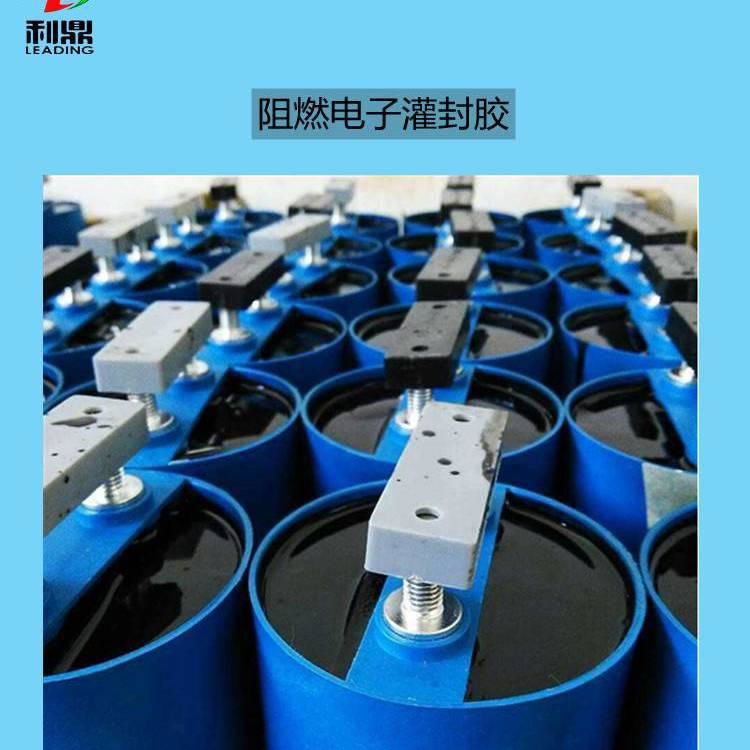

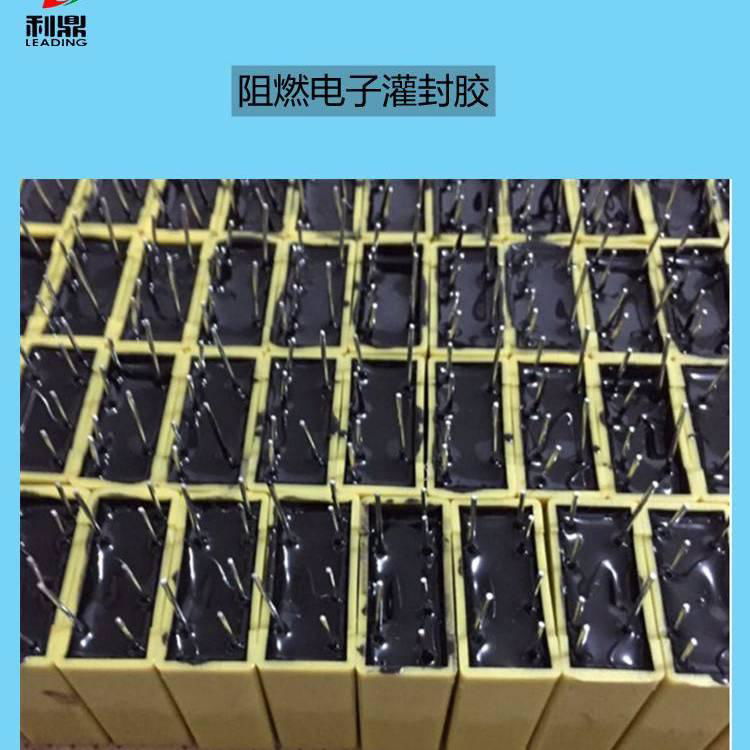

LD-2014灌封胶是双组份阻燃环氧树脂电子绝缘灌封材料，可常温固化，固化过程中放热量低，收缩率低，无溶剂，无腐蚀，耐温、阻燃,对电子模块、电子线盒、变压器、线圈、铜线等材料不会产生FU蚀。对电子配件材料附着力好、渗透性高、绝缘性好。

二、产品特点：

1、耐高低温，阻燃V0级别；

2、流动性好，可浇注到细微之处；

3、固化过程中收缩小，具有更优的防水防潮性能；4、室温固化，自排泡性好，更方便操作使用；

5、抗冲击性好，耐侯性好，性能好粘接力持久。

三、技术参数：

	测试项目	测试或条件	组分A	组分B
固 化 前	外 观	目 测	粘稠液体	棕黄色液体
	粘 度	25℃，mPa·s	10000～15000	40～100
	密 度	25℃，g/ml	1.75±0.05	1.05±0.05
	保存期限	室温密封	六个月	六个月
	混合比例	重量比：A:B=100：（20-25）
	可操作时间25℃，min	15～60
	全固化时间h，25℃	6-24
固 化 后	硬度Shore-D，25℃	80±5
	吸水率24h，25℃，%	<0.3
	体积电阻率Ω·cm	≥1.0×1015
	表面电阻率Ω	≥1.0×1014
	绝缘强度KV/mm	≥20
	阻燃UL94	V0
	耐温℃	-45-180

四、使用工艺：

1、计量： 准确称量A组分和B组分（固化剂）。注意在称量前，对胶液应适当搅拌，使沉入底部的颜料（或填料）分散到胶液中。

2、搅拌：将B组分加入装有A组分的容器中混合均匀。

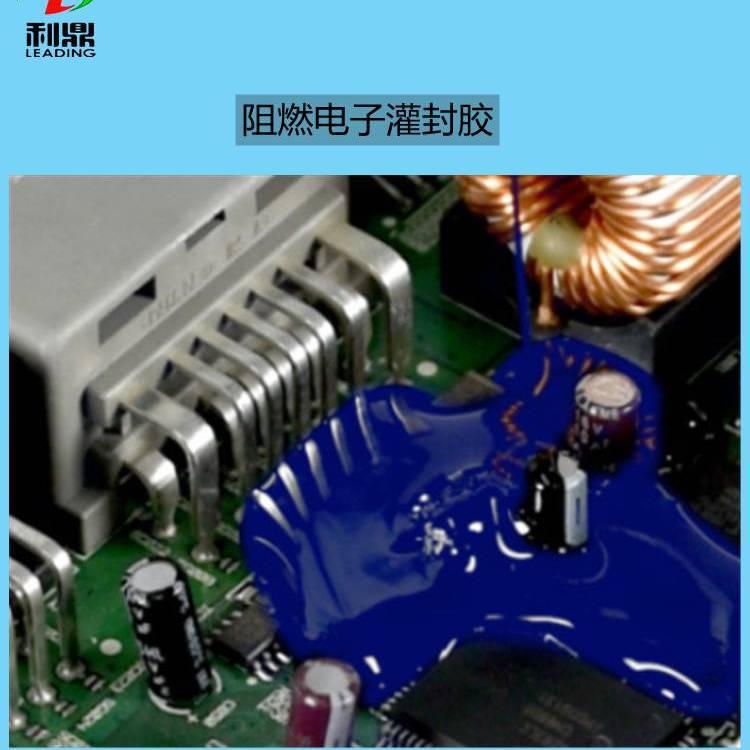

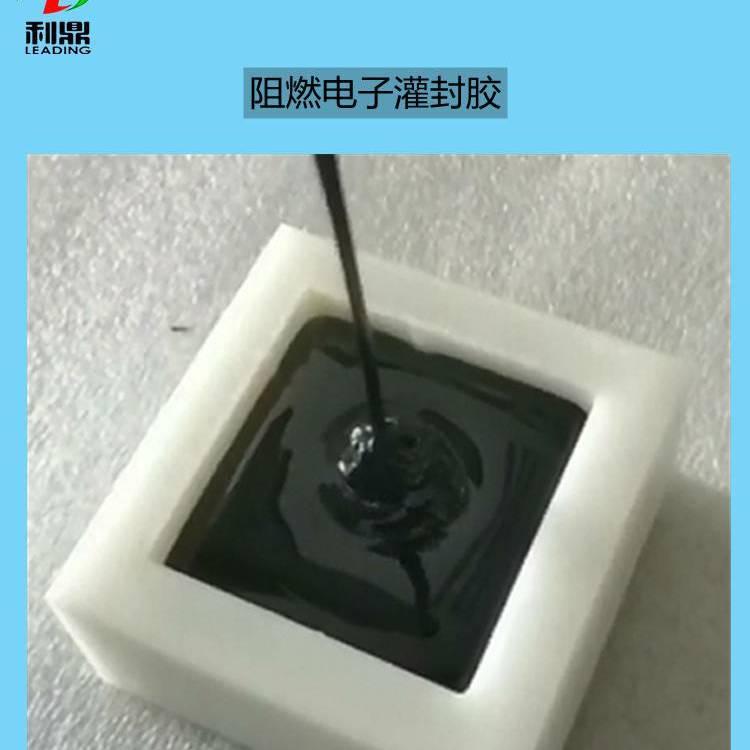

3、浇注：把混合均匀的胶料尽快灌封到需要灌封的产品中。

4、固化：灌封好的制件置于室温下固化，初固后可进入下道工序,全固化需10～24小时。夏季温度高，固化会快一些；冬季温度低，固化会慢一些。

五、注意事项：

1、要灌封的产品需要保持干燥、清洁；

2、使用时请先检查A剂，观察是否有沉降，并将A剂搅拌均匀；

3、按配比取量，且称量准确，请切记配比是重量比而非体积比，A、B剂混合后需搅拌均匀，以避免固化不全；

4、搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液；

5、灌注后，胶液会逐渐渗透到产品的缝隙中，必要时请进行二次灌胶；

6、固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面；

7、本品在混合后会开始逐渐固化，其粘稠度会逐渐上升，并会放出部分热量；

8、混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完；

9、在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。

六、包装规格：

30KG/套（A胶料25KG，B固化剂5KG），小包装6公斤每套或12公斤每套。

七、贮存及运输：

1、阴凉干燥处贮存，贮存期为6个月（25℃下）。

石家庄利鼎电子供应黑色环氧绝缘灌封胶、防潮阻燃灌封胶
