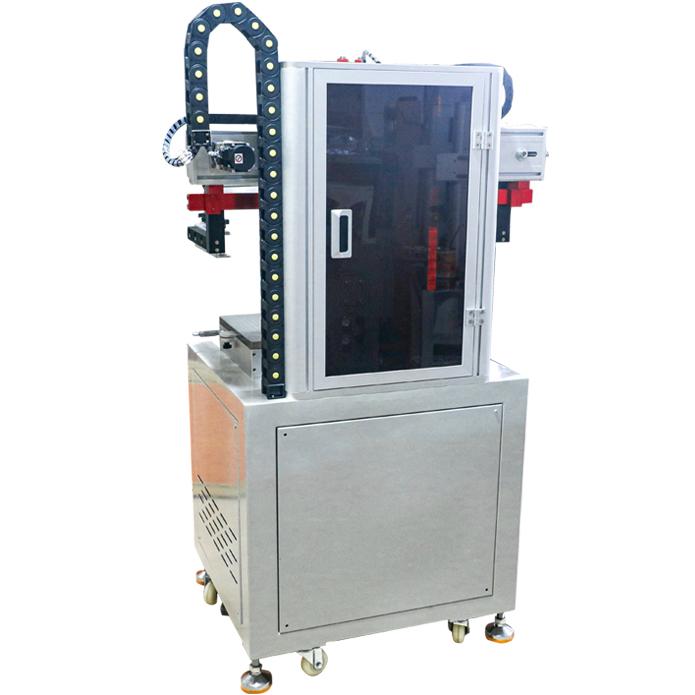

PS-4060PTS 精密T型槽式平面丝印机//结构

工作台

T型槽工作台-500*700mm.

运动特性

网版上下运动型

承印物类型

• 硬质产品， 注塑产品

刮板和网版运行控制

高精度直线导轨

PS-4060PTS T型槽工作台平面丝印机//用途和特性

特性指南

• 是具有T型槽结构的平面丝印机，适用于在印刷过程中能够制作夹具进行定位的产品，如：注塑产品，夹具产品，文具，饰品， 电路板，家用电器等的印刷。 印刷最大面积：400*600mm;
• 结构设计采用网版上下运动型， 更有利于产品的取出和放置；
• 稳定的横向气缸设计，刮墨压力均匀，回墨平整，印刷质量好；
• 可采用半自动操作，操作界面良好；
• 机器调试过程设置有单功能操作，设置完毕可以进行全功能操作；
• 广泛适用于，玻璃印刷，机器面板。
• 丝印机的刮印过程和网版的上下均采用高精度的硬化导轴结构，平行度高，运行误差可以控制在0.05mm以内，是高精度平面丝印机普遍采用的机构形式；
• 广泛适用于高精密的丝网印刷任务如： 电路板，网点印刷，墨层厚度要求高的印刷领域。

应用领域

• 机器面板，塑胶配件，装饰品，家具行业，玻璃行业，电路板行业，电子配件，汽车配件

PS-4060PTS 精密T型槽式平面丝印机//参数

技术参数

• 最大印刷高度: 150 mm；
• 耗气量: 80Litre/Min；
• 工作台尺寸: 500×700mm；
• 最大印刷面积: 400×600mm；
• 最大印刷速度: 1000Pcs/H；
• 最大网框尺寸: 550×770mm;
• 气源要求: 5-7 bar；
• 气缸上下行程:160mm；
• 刮板左右最大行程: 600mm;
• 平台精度： 0.05mm;
• 工作台精密微调量： 10mm.

工厂配备

• 110V-220V电源接口；
• 5-7Bar压缩空气；

包装参数

• Package dimension: 1270×990×1820mm
• Gross weight: 260kg;
• CBM: 2.2883

海关编码

8443192190

证书

CE

PS-4060PTS 精密T型槽式平面丝印机//优势

产品功能

• 触摸屏程序控制操作技术，名牌电子电器元件配装；
• 网版升降有精密伺服马达配合直线导轨控制；
• 工作台和网框前后及旋转微调功能；
• 高精度T型槽工作台，适合注塑产品加持印刷；
• 刮墨和回墨装置均采用伺服电机配合直线导轨控制；
