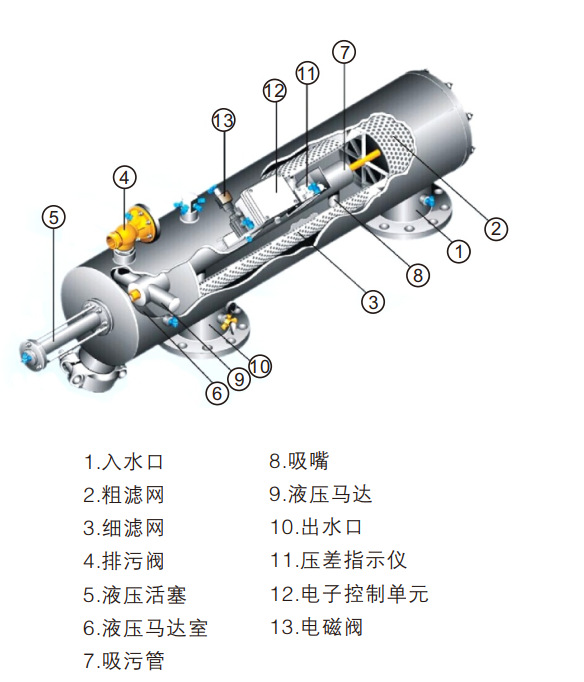

原理概述

   此系列的全自动水动过滤器，结合高品质过滤的优势和自清洁功能，从不同水源（污水，水库，河流，湖泊，等）为客户提供持续的供水。该过滤器可在工业，市政和灌溉应用方面投入广泛的使用。其主要部件是一个由不锈钢制成的具有较大开放面积的滤网，以承受高污负荷和压力。当过滤器的压差（△P）达到预设值[0.5 bar（7psi）]时，将进行自清洁。该过滤器配备了一个粗滤网以避免细滤网被石块和较大的颗粒损伤。排污阀打开，压力通过液压塞释放，水流通过排污阀排出。液压马达室和吸污管内部的压力大幅降低，液压马达带动吸污管及吸嘴进行旋转并水平移动，通过吸嘴将污物吸出，清洁整个滤网的内壁。冲洗过程需要10秒。过程结束时，排污阀关闭，过滤器为洁净状态。在整个清洗过程中供水不间断。

基本特征

Ø 入口/出口平行。

Ø 过滤器外壳材质：碳钢。

Ø 过滤器的防腐采用聚酯或环氧粉末的静电涂层，厚度150-200µm（微米）并用烘箱固化。

Ø 过滤器都配有一个不锈钢滤网，可满足不同精度的需要：50-3000µm（微米）。

Ø 入口/出口的连接方式可以为：

1. 快速接头连接器（保证其灵活性和易于组装） 2. 法兰 3.  内螺纹[直径可达4“

Ø 最大工作压力： 10 bar；最小操作压力：2bar。

Ø 最高工作水温：65?6?2C。

Ø 清洁滤网压力损失： 0.1bar。

Ø 控制电压：9 V，12V 直流电压，24 V 交流电压。

Ø 具有时间清洗功能（由运营商预设），确保在压力损失没有达到预设值的情况下，冲洗自动的进行。

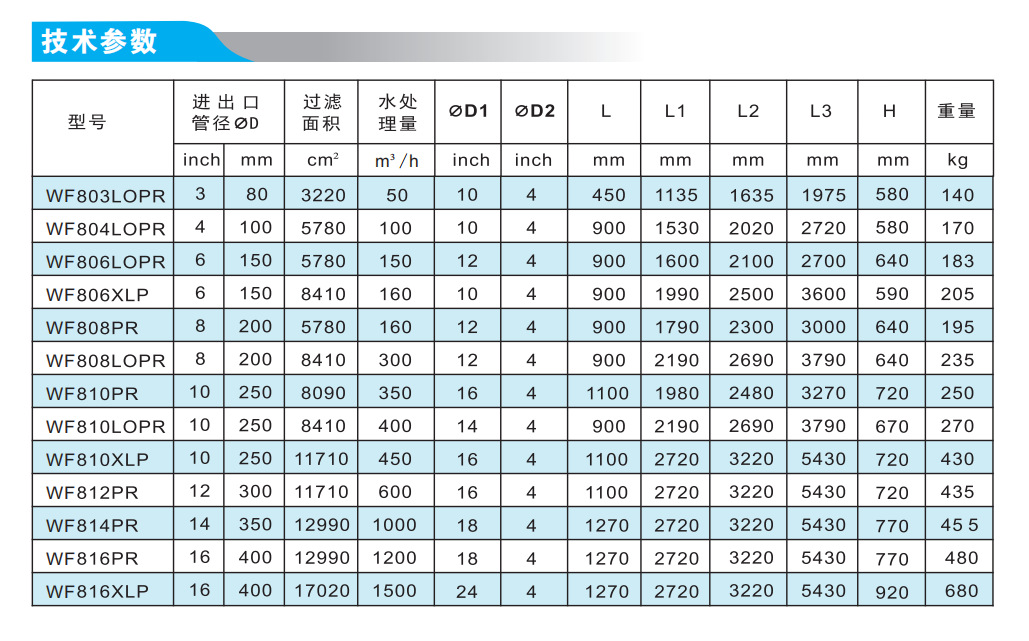

技术参数

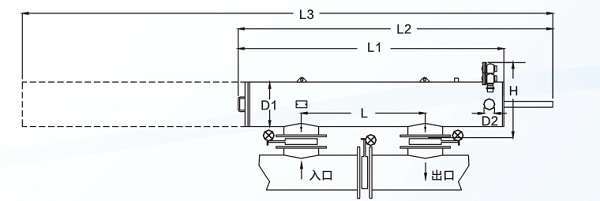

安装尺寸图
