型号: | GTX1530FG |
---|---|
品牌: | 汉牛激光 |
原产地: | 中国 |
类别: | 工业设备 / 通用机械 / 电焊、切割设备 |
标签︰ | 板管一体光纤机 , 圆管激光切割机 , 汉牛光纤切割机 |
单价: |
¥288000
/ 件
|
最少订量: | 1 件 |
GTX-FG系列管板一体光纤激光切割机 一机两用 平板/圆管/方管激光切割机
GTX-FG系列管板一体光纤激光切割机,一机两用。平板/圆管/方管激光切割机,可选幅面1500*3000mm、2000*4000mm、2000*6000mm;可选单平台、双平台、大包围带双平台等三种机型;切管部分可选3m/6m管,管径有110~350mm可选。主要针对金属材料,适用于碳钢板、不锈钢板、合金钢、锰钢、镀锌板、铝板、铜板、管材等各种金属材料非接触快速激光切割、镂空和打孔加工。广泛应用于钣金加工、厨具卫浴、广告标牌、灯饰五金、电气电柜、汽车配件、机械设备、电器设备、精密零件等各种金属制品切割加工等行业。

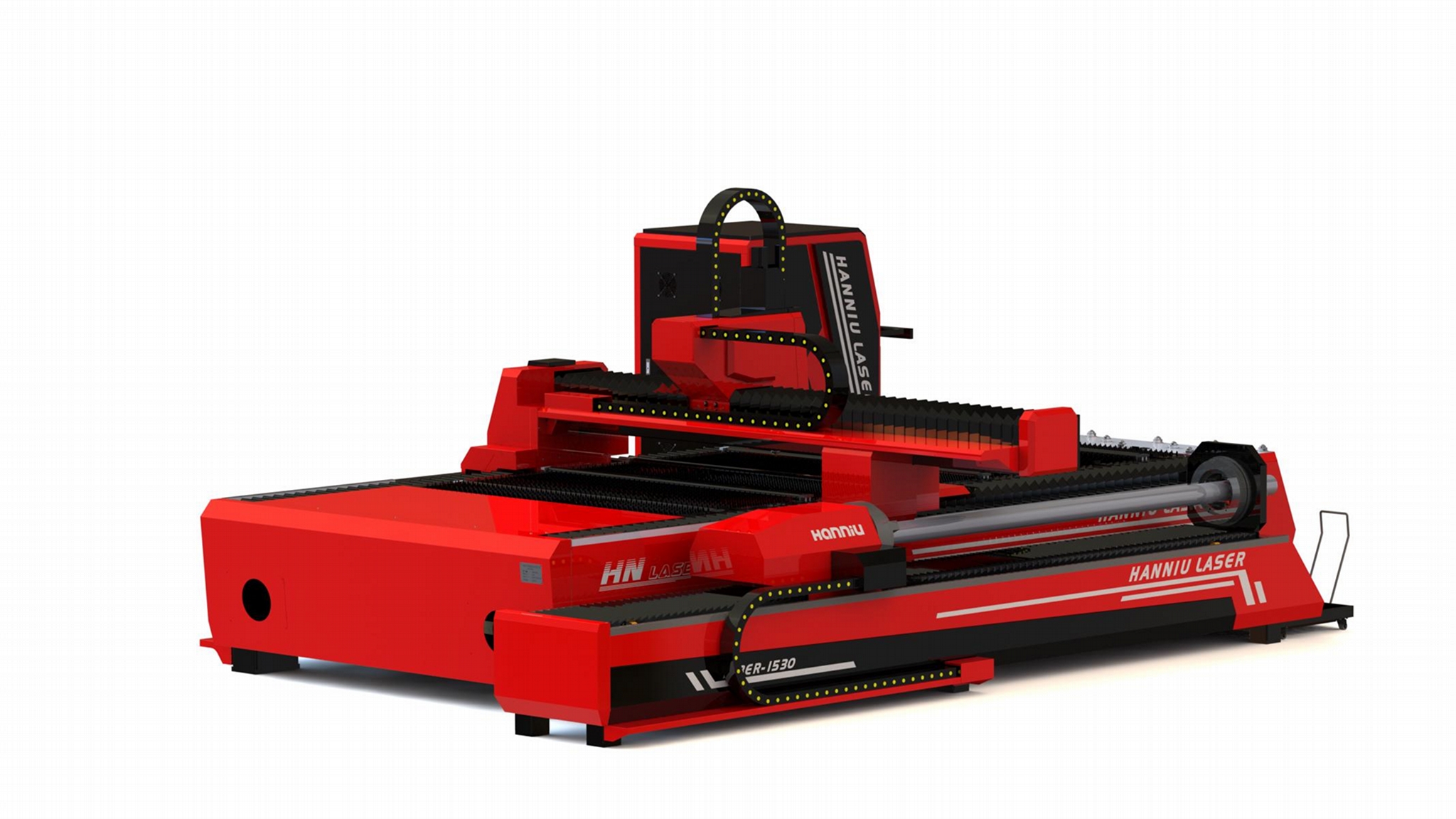

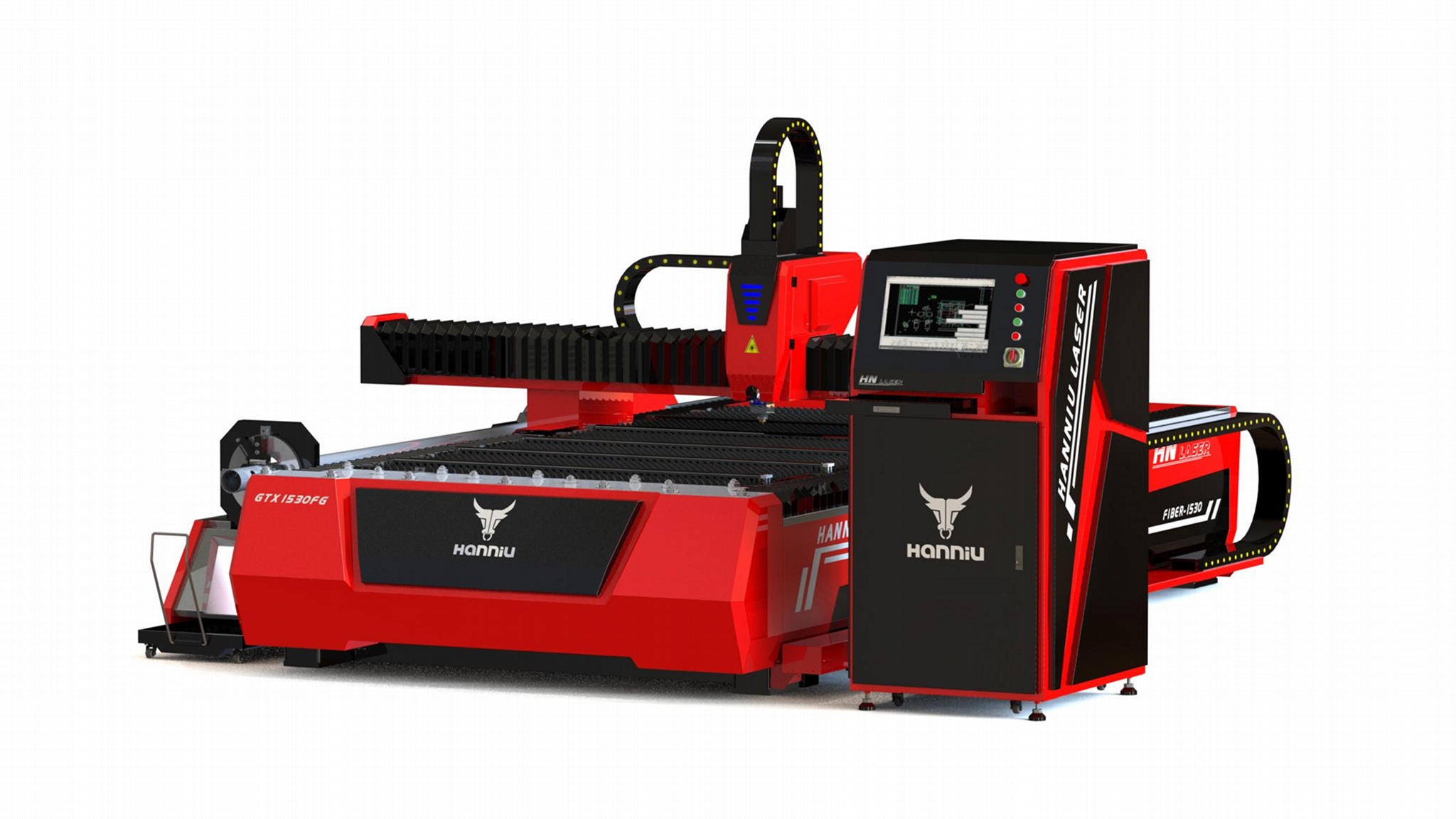

一、设备图片>>>
二、主要配置>>>
项目 |
名称 |
数量 |
原产地和制造商名称 |
激光器 |
1500W~6000W光纤激光器 |
1套 |
创鑫 |
切割头 |
专用激光切割头 |
1套 |
光纤专用激光切割头 |
机床床身 |
1台 |
广州汉牛机械设备有限公司 |
|
机床齿轮齿条 |
1套 |
台湾YYC |
|
机床主机 |
传动导轨 |
1套 |
台湾上银 |
X、Y轴伺服电机及驱动器 |
1套 |
日本安川/富士 |
|
减速机 |
1套 |
法国摩多利 |
|
机床附件 |
1套 |
广州汉牛机械设备有限公司 |
|
数控及软件系统 |
数控系统 |
1套 |
上海柏楚数控系统 |
控制气路 |
比例阀(气动元件) |
1套 |
SMC(日本) |
电气控制 |
控制柜 |
1套 |
法国施耐德 |
标准附件 |
精密冷水机组 |
1套 |
定制 |
排渣装置 |
1套 |
广州汉牛机械设备有限公司 |
|
拖链 |
1套 |
深圳 |
|
柔性电缆 |
1套 |
深圳 |
|
防尘罩 |
1套 |
防火 |
三、 技术参数>>>
设备型号 |
GTX-FG系列板管一体光纤切割机 |
激光波长 |
1070nm |
额定输出功率 |
1500~6000W |
最大切割厚度 |
板材:碳钢≤25mm;不锈钢≤16mm 管材:碳钢≤12mm;不锈钢≤8mm |
有效切割范围 |
板材:1500*3000/2000*4000/2000*6000mm(单双平台可选) 管材:长度3m/6m,管径80~350mm可选 |
有效圆管切割范围 |
直径20~350mm |
方管最大挟持范围 |
对角线20~350mm |
有效管材切割长度 |
3000/6000mm |
卡盘更换方式 |
自动卡盘 |
工作台轴向定位精度 |
≤±0.05㎜/m |
工作台重复定位精度 |
≤±0.05㎜/m |
电力需求 |
380V/50Hz |
主机占地尺寸 |
1530尺寸:3810*8200*2145mm |
设备重量 |
>4500kg |

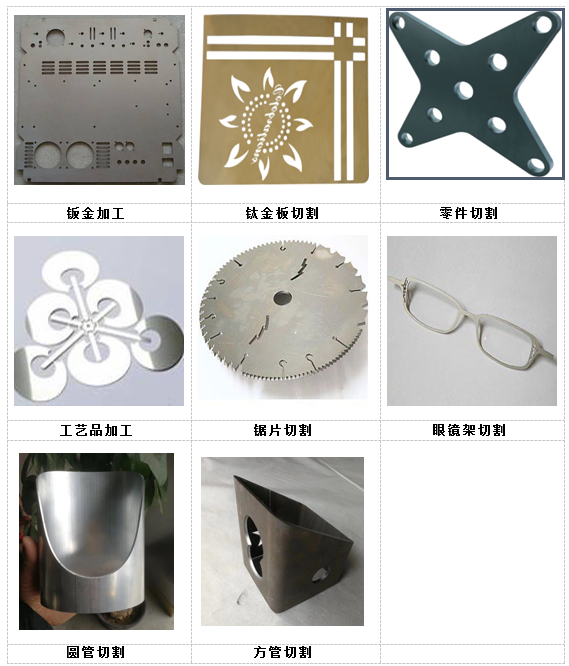

四、 样品展示>>>
