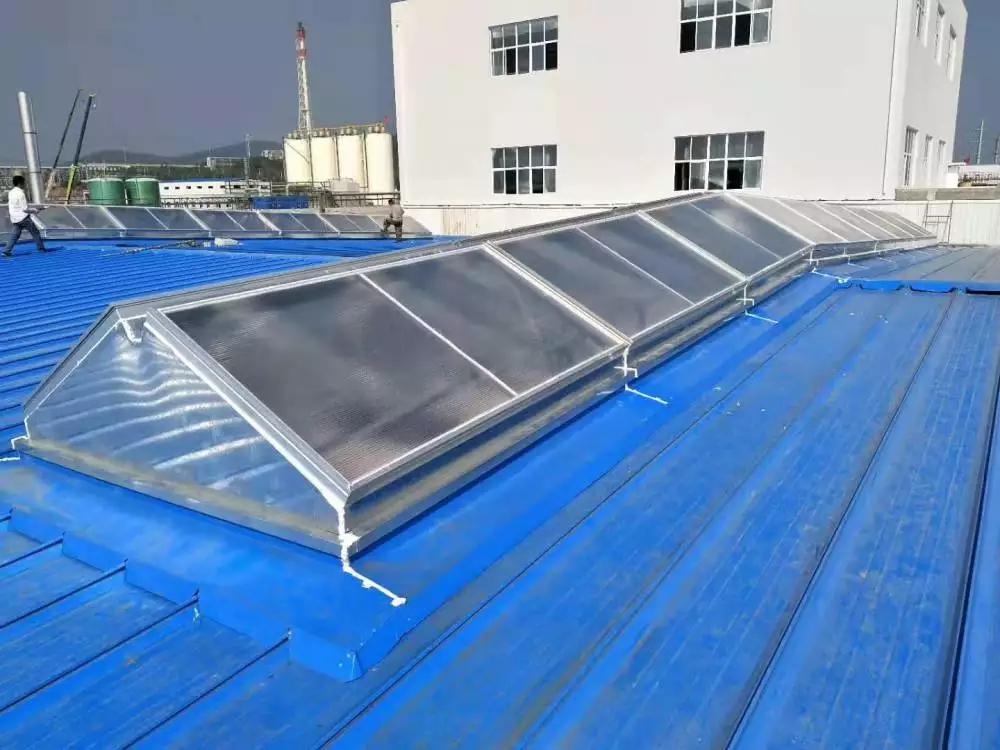

三角型消防排烟天窗说明

一、三角型消防排烟天窗产品介绍：

三角型消防排烟天窗，又称菲尼克斯，采用无钉无胶，结构防水的设计理念，具有自然散热和排烟功能，可用于日常通风，适用于消防排烟为主，采光通风为辅的建筑。产品有普通型和保温型两种。

根据不同要求，窗扇启闭系统可选气动或电动，窗体采用EPDM（三元乙丙橡胶）密封，确保气密性。可以选配由天窗厂家提供的防坠落系统，实现防坠落保护。

二、三角型消防排烟天窗性能特点：

1. 整窗采用全铝合金，轻便***，抗腐蚀性高；

2. 整窗K值（16mm阳光板）可达2.4W/(m2·K)，保温性能好；

3. 整窗设计理念：无钉无胶、结构防水，具有很好的防水性能；

4. 窗扇采用矩形铝合金结构，高强度的免维护合页，结构稳定强度高；

5. 经过了10000次耐力测试，功能可靠；

6. 采用通用控制箱控制，可与消防中心联动控制以达到排烟的目的。

三、三角型消防排烟天窗产品型号：

例：GHPC-1320，洞口尺寸W1*W2(mm)为：1300*2000*n，整窗重量40.8kg，整窗有效通风面积2.28m2，可抗雪荷载为800N/m2，可抗风压为3000N/m2。

洞口尺寸可按实际工况设计定做。

四、三角型消防排烟天窗部分材料简介：

1. 窗框材料：1.5mm铝板，具有很好的抗疲劳强度和***性；

2. 窗扇框材料：1.5mm铝合金型材，采用矩形结构，稳定性好，抗扭强度高；

3. 采光材料：阳光板+安全玻璃：***年内透光率降低应小于6%；

4. 防坠落系统：铁格栅板规格为100*100*3*32mm、铝格栅板规格60*100*3*32mm，为钢板连接件栓接固定，具有系统稳定、强度高等特点，主要作用是防止人员坠落或高空坠物。
