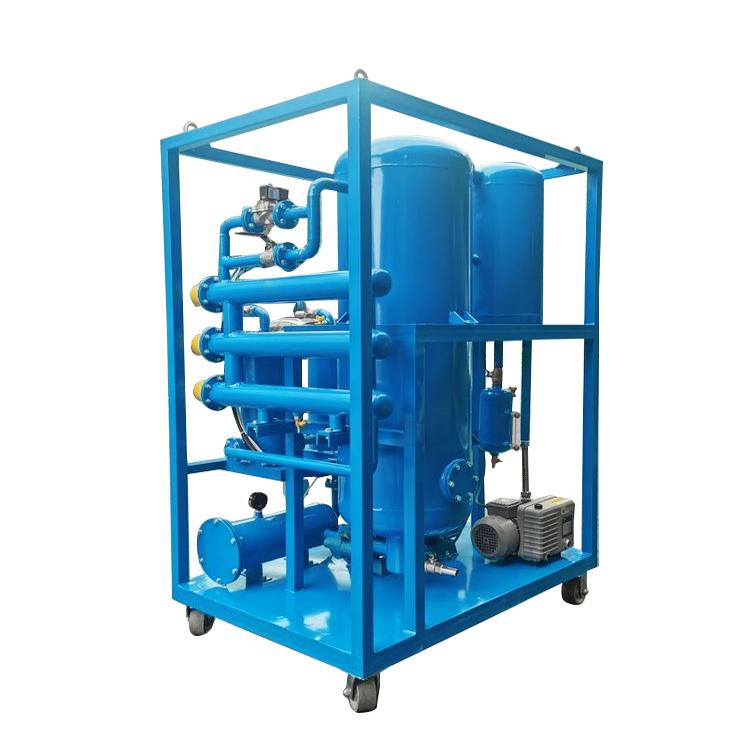

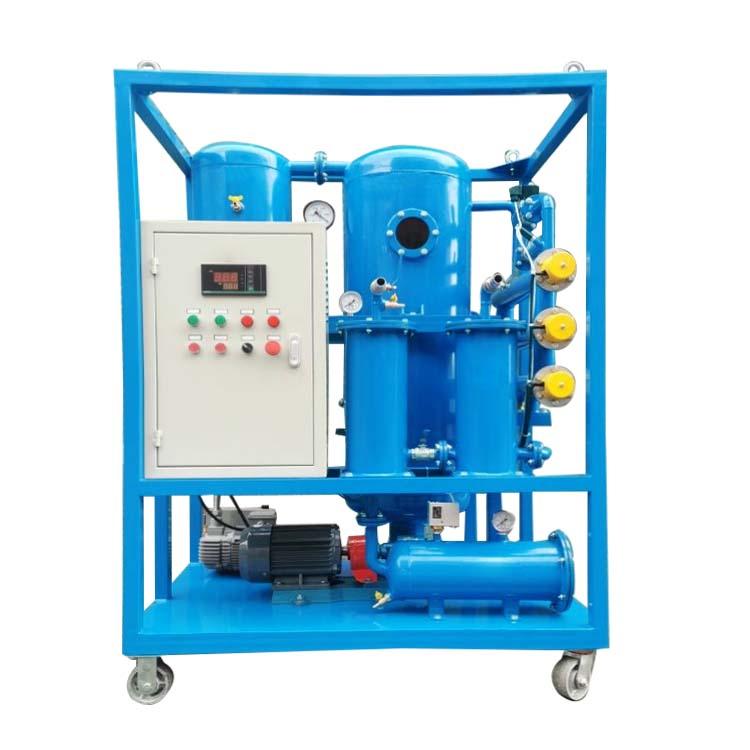

产品名称：ZJC-T系列透平油专用真空滤油机

 透平油也称TSA汽轮机油，按照ISO黏度等级分为32、46、68、100几个等级。透平油专用真空滤油机又称为汽轮机油在线净化装置、透平油脱水装置。

产品用途：

⊙ZJC-T系列真空滤油处理的目的是消除油中的颗粒、水分、气体等其它污染物，并有降低酸值的作用。使油品清澈透明，恢复使用性能，尽可能的延长油品使用寿命。

⊙该产品广泛用于电力、机械、冶金、石化、军工、造纸、家电制造、液压润滑等工业行业对汽轮机油、透平油、润滑油、液压油、冷冻机油、机械油等稀油地净化过滤处理，以达到高精度用油需求。

⊙ZJC-T系列真空滤油机是一个撬装结构的独立油净化过滤系统，可与用户油系统并联在线循环过滤，也可移动到油务处理站进行离线式滤油。

⊙设备除具有可靠的过滤净油功能外，还可方便的转换阀门用于单独抽油、注油、补油功能，以满足现场的各种使用要求。

⊙ZJC-T系列真空滤油机可在线破乳、脱水、除酸、除杂，使严重浑浊乳化的透平油变得清澈透明。

产品特点：

⊙采用大面积立体闪蒸技术，具有很强破乳、除水能力。

⊙采用国内外工艺，集重力法、汽化法、凝聚法、真空分离、机械过滤等优点于一体。

⊙精密的过滤系统，多级过滤逐级加密，纳污量大，能有效去除油中机械杂质，并配置滤芯污染度自动检测功能。

⊙加热系统采用优化的管路设计，确保加热均匀，油温稳定。

⊙先进的自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力保护系统，以及精良的配置，保证设备高性能运行。

⊙在线滤油，可无人值守，运行状态由指示灯显示。

⊙整机设有连锁安全保护,进油与加热系统连锁，避免误操作带来的不利影响。

⊙人性化设计，低噪音，操作简单，维护间隔长，低能耗节省运行成本。

⊙设有滤芯更换指标，滤芯饱和停机装置。

⊙设有漏电、过载负荷停机装置，保护电机。

⊙设有相序，缺相保护功能，突然停机安全控制。

可选配置模式：

A PLC（智能可编程逻辑控制系统）:触摸屏式人机对话界面，并设动态显示。（选配）

B 进口部件（选配进口品牌真空泵组、电机油泵组、过滤元件、电气部件、仪表等）。（选配）

C 流量计。（选配）

D 根据工况环境，选择合适防爆等级（Ex d II、 Ex d I 、BT4、 CT4 ）。（选配）

E 在线微水仪。（选配）

F 板框式精滤器（在实际应用中，QJC-T系列透平油专用真空滤油机如果配套LY系列板框压力式滤油机，可使油品清洁度、过滤效率显著提高）。（选配）

可选外形结构：

底 座 结 构： 1、移动滚轮式   2、固定安装式

机 架 结 构： A、敞开式      B、顶棚遮檐式    C、全封闭   D、帆布棚遮避式

材 质 选 择： 1、高碳钢      2、油路不锈钢    3、全不锈钢

颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄；用户自选

技术参数：

项目	参数名称		型号/单位	ZJC-10T	ZJC-20T	ZJC-30T	ZJC-50T	ZJC-100T	ZJC-150T	ZJC-200T
设 备 技 术 指 标	公称流量		L/Min	10	20	30	50	100	150	200
	极限真空度		Pa	≤-0.99
	工作真空度		MPa	≤-0.08~-0.09
	可设定油温		℃	常温~100℃
	正常工作油温		℃	55℃±5
	扬程		m	≥10
	连续工作时间		H	≥200
	无故障工作时间		H	≥5000
	工作电压		V/HZ	3相 380V/50Hz(外销机型根据用户当地电压定制)
	工作压力		MPa	≤0.5
	整机功率		KW	8	12	15	20	30	42	55
	加热功率		KW	6	9	12	15	24	36	48
	进出口油管径		DN	20	25	25	32	40	50	65
	设备重量		Kg	285	300	315	380	500	620	780
	外形尺寸	长	mm	1100	1100	1100	1300	1400	1460	1650
		宽		800	800	800	900	1000	1160	1300
		高		1230	1250	1280	1600	1650	1750	1850
油处理指标 (合格参数)	油中含水量		ppm	≤80ppm（GB7600）无（痕迹）(GB/T260)
	滤芯精度		um	≤1-5um    无(GB/T511)
	清洁度		NAS	≤6-8级（NAS1638）
	油中含气量		%	≤0.1% (GB/T423)
	破乳化度		min	新油≤15min , 运行油≤30min   (GB/T7305)
	酸值		mgkoH/g	≤0.3 (GB/T264)

※设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
