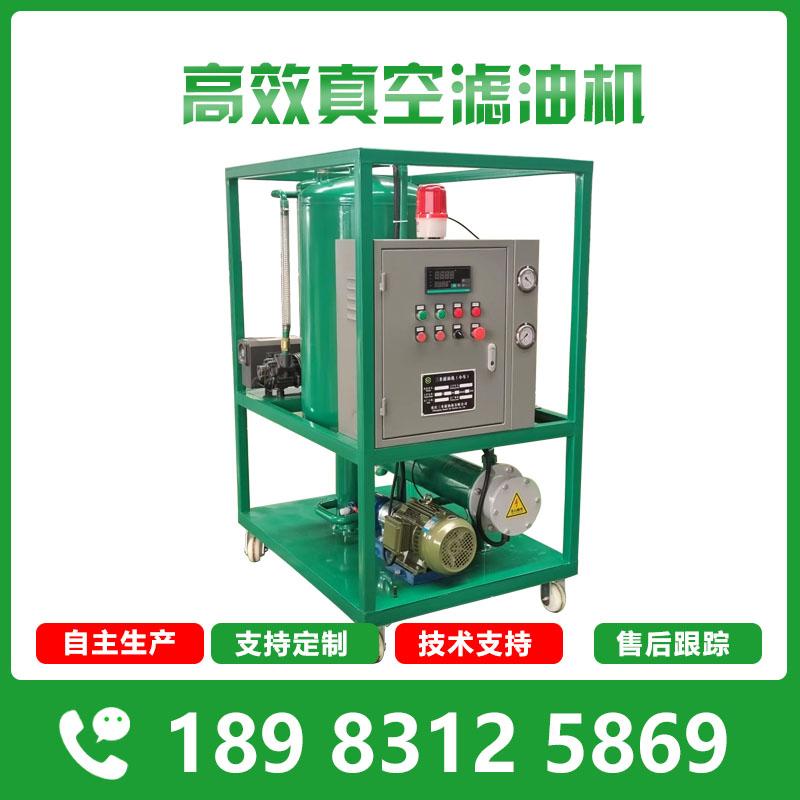

产品名称：ZJB系列变压器油高效真空滤油机（变压器油滤油机）

产品概述：ZJB系列变压器绝缘油高效真空滤油机用于电厂、电站、电力公司、变电工业、铁路、石化、冶金等领域。对不合格的变压器油、互感器油、断路器油、电容器油、电缆油、高压开关用油等绝缘油，可快速脱出油中水分、气体、机械杂质等有害物质，提高闪点和耐压值。能在不停电、不停产、不换油、不用滤纸、变压器带电运行的情况下，对不合格变压器油进行处理。也可用于变压器的真空注油和干燥各种受潮的电力设备。

适用油品：新油、进口油、互感器油、变压器油、电容器油、开关油、电抗器油等。

产品特点：

⊙独特、高效的脱水、脱气系统。采用大面积立体闪蒸技术，能迅速分离油中的水分、气体。

⊙精密的过滤系统、优质滤芯、多级过滤逐级加密，能有效去除油中机械杂质，并配置滤芯污染度自动检测功能。

⊙加热系统采用优化的管路设计，确保加热均匀、油温稳定。

⊙自动恒温控制系统、自动液位控制系统、自动消泡控制系统、自动压力保护系统以及精良的配置，保证设备高性能运行。

⊙在线滤油，可无人值守，运行状态由指示灯显示。

⊙本机人性化设计，低噪音，操作简单，维护间隔长，低能耗节省运行成本。

⊙整机设有连锁安全保护，进油与加热系统连锁，避免误操作带来的不利影响。

⊙设有滤芯更换指标，滤芯饱和停机装置。

⊙设有漏电、过载负荷停机装置，保护电机。

⊙设有相序，缺相保护功能，突然停机安全控制。

可选配装置：

A 可选配PLC（智能可编程逻辑控制系统）:触摸屏式人机对话操作界面，并设动态显示。（选配）

B 进口部件（如：电机油泵组、真空泵组、过滤元件、电气部件、仪表等）。（选配）

C 流量计。（选配）

D 配置变频系统可实现滤油或注油时的流量选择。（选配）

E 在线微水仪。（选配）

F 真空计。（选配）

可选外形结构：

底 座 结 构： 1、移动滚轮式   2、固定安装式    3、移动拖车式

机 架 结 构： A、敞开式      B、顶棚遮檐式    C、全封闭防雨屋    D、帆布棚遮避式

材 质 选 择： 1、高碳钢      2、油路不锈钢    3、全不锈钢

颜 色 选 择： 牛奶白；天空蓝；草地绿；工业灰；警示黄。

产品参数:

项目	参数名称		型号/单位	ZJB-10	ZJB-20	ZJB-30	ZJB-50	ZJB-100	ZJB-150	ZJB-200
设 备 技 术 指 标	公称流量		L/Min	10	20	30	50	100	150	200
	极限真空度		Pa	≤-0.99
	工作真空度		MPa	≤-0.09~-0.095
	可设定油温		℃	常温~100℃
	正常工作油温		℃	55℃ ±5
	扬程		m	≥10
	连续工作时间		H	≥200
	无故障工作时间		H	≥5000
	工作电压		V/HZ	3相 380V/50Hz(外销机型根据用户当地电压定制)
	工作压力		MPa	≤0.5
	整机功率		KW	12	15	18	28	52	65	102
	加热功率		KW	9	12	15	24	48	60	96
	进出口油管径		DN	25	25	25	32	40	50	65
	设备重量		Kg	265	280	295	350	470	600	750
	外形尺寸	长	mm	950	950	950	1150	1250	1350	1600
		宽		800	800	800	850	950	1050	1200
		高		1230	1250	1280	1600	1650	1750	1850
油处理指 标(三个过程，油温≥50℃取样)	油中含水量		ppm	≤5ppm（GB7600）无（痕迹）(GB/T260)
	滤芯精度		um	≤1-5um    无(GB/T511)
	击穿电压		KV	≥65KV（球级）
	油中含气量		%	≤0.1%（体积比）

※设备外形尺寸和设备重量仅供参考，随着产品的不断发展以实物为准。
