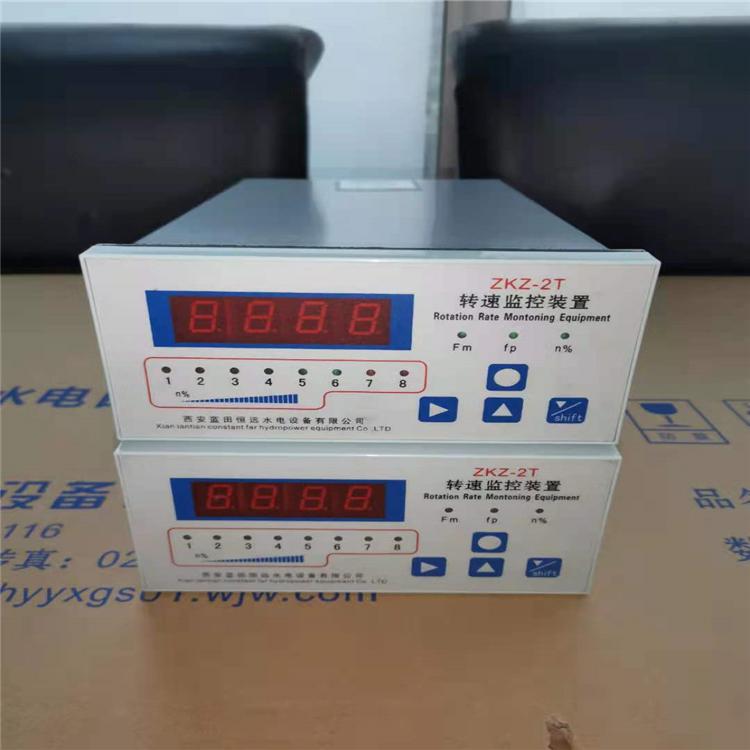

ZKZ-3T-2T水机转速测控装置用途：可以实时监测水轮发电机组的转速为自动开、停机及电厂监控系统服务。

一、概述

      ZKZ-3T-2T型转速监控装置外接转速脉冲传感器、电压互感器信号，实时监测水轮发电机组的转速，并在机组各转速点输

出开关量信号和与机组转速对应的模拟量信号，为自动开、停机及电厂监控系统服务。

二、特点

■  ZKZ-3T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表；

■  转速测量采用了变闸门侧周期的先进测量原理，具有测量精度高、实时性强的特点；

■  装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化；

■  转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作，根据电厂运行需要，可以在现场方便地对8个转速出口值进行一定范围的整定。

■  该装置还具有标准4～20mA 电流输出，可选RS485（MODBOS RTU）通讯输出，可以方便的与全厂计算机监控系统连 接。

三、主要技术性能

 ■   测量信号路数：  一路脉冲信号、一路PT信号（或永磁机信号）

 ■    测量频率范围：   0.05～100Hz

 ■   测量精度：       非线性度＜1%，转速死区＜0﹒02%

 ■   数显内容：       发电机频率，转速百分比，各路输出整定值。

 ■   开关量输出信号：  转速值信号：8路，每点可由用户在所定范围内整定。

 ■   机组蠕动报警输出信号1路（SPST）

 ■  装置电源故障报警信号1路

 ■  模拟量输出：     4～20mA(对应于机组转速0%Ne～200%Ne)

 ■  通讯输出：         RS485（MODBOS RTU）

 ■ 工作环境：          温度0～50℃ 湿度＜85%

 ■  外形尺寸：         盘装160×80×250mm

 ■ 工作方式：         连续

 ■ 电源：                 DC110～340V或 AC85～265V/50Hz

 ■ 功耗：                12W



四、工作原理

       ZKZ-3T型转速监控装置由齿盘、传感器及监测装置本体三部分构成。监测装置采用了高速单片机系统。系统内部分频后产生测量定时脉冲，周期为2us,其测量精度可达0.01HZ,稳定性高，长期不变。显示电路采用高亮度动态显示方案，亮度高。信号测量电路有隔离、放大、整形功能，两路信号完全独立，当齿盘信号断线时，自动切入PT信号，0.3V~250V范围内的信号电压能长期可靠工作，300V以内也能断短期可靠工作。测速齿盘将其方波信号取入计算机内，再换算对应的频率、转速、转速百分比等内容提供显示、记忆。ZKZ-3T测速装置具有机组蠕动报警功能，当机组停机发生蠕动时，便发出蠕动报警信号。
