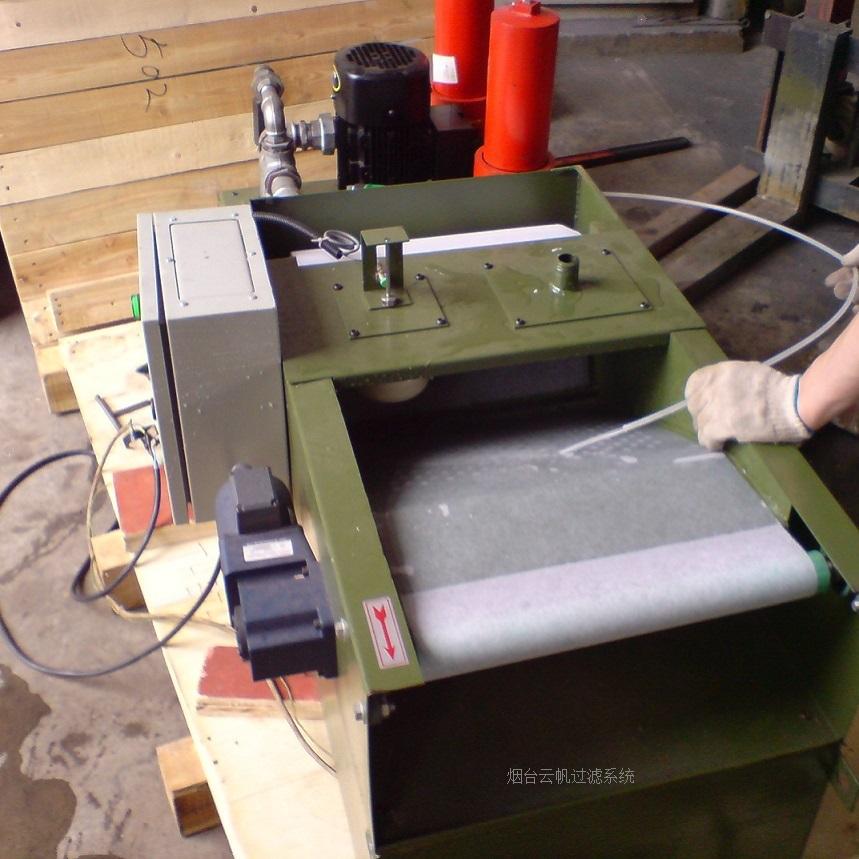

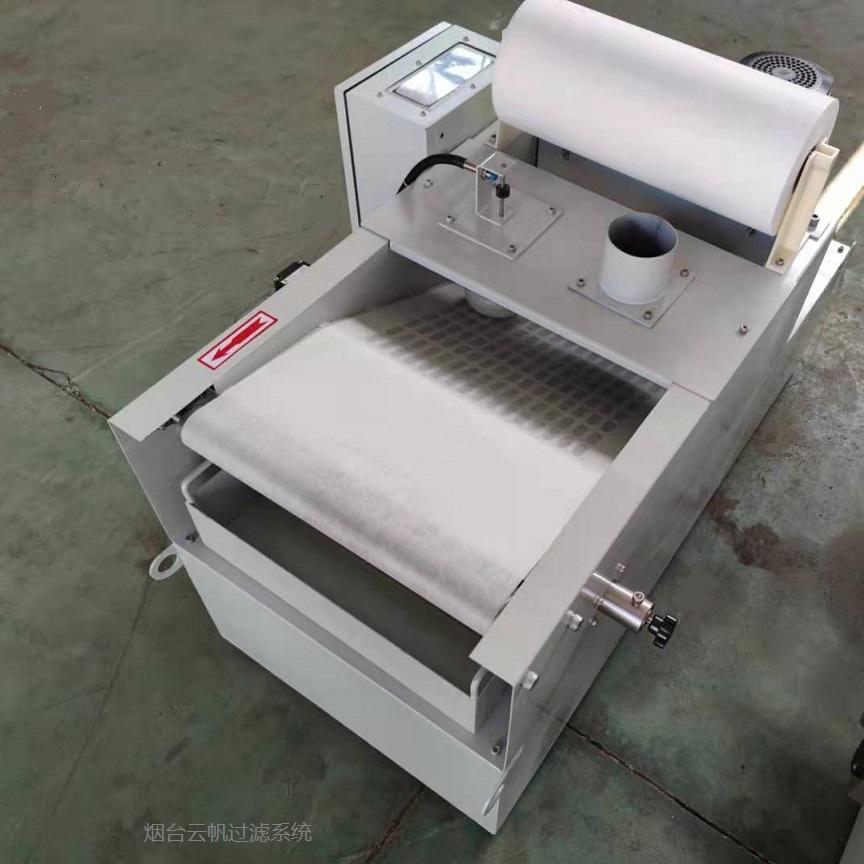

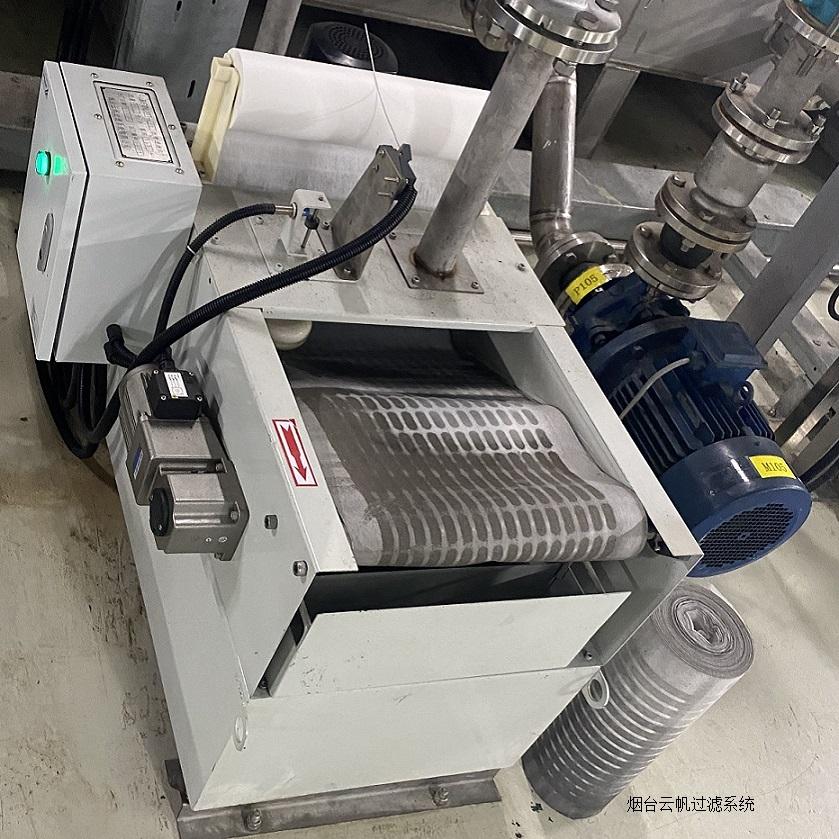

自动卷纸斜式底板纸带过滤机无传统平铺纸带过滤机的输纸网带结构，维修简易方便。过滤机机架侧面带有溢流口，液池液位满时不会流到水箱外边。底板向出纸方向倾斜，出纸位置逐渐抬高利于控水，使用过的滤纸带出的液体很少。使用后滤纸集中清理，减少劳动强度。相比普通的纸带过滤机，出纸无液体溢出造成浪费。

底板为冲孔板，孔隙均匀，渗水流畅。因为液池液位较高，水压较大，可以使用密度较大过滤材料以获得较高过滤精度，不采用特殊密封机构，结构简单，但不适合大流量液体的过滤，液体流量不超过200升每分为宜.

防液位溢出设计，即使液位开关失效液体也不会溢出过滤机，满足车间环境要求。

这种自动卷纸式纸带过滤机可与磁性分离器，撇油机，自动排屑机，制冷机，袋式过滤机，滤芯式精密过滤器等混搭组合使用，组成各种形式不同配置的冷却液过滤系统。过滤机类似积木的结构形式，使它可以灵活地安装在水箱的适合位置，不影响其它设备的正常使用。

我们提供其他厂家类似产品的整机维修更换业务。也提供相关的配件及过滤耗材等。

过滤纸卷将使用完时，可采用滤纸耗尽报警开关（选装），提醒尽快换纸，不影响生产使用。

滤纸利用率高，走纸频率减少，滤纸消耗降低。减速电机功率小，节省能源消耗。使用过的滤纸可自动收起，方便处理。

这种形式过滤机滤纸下面没有承载托链，走纸靠电机带动的方形管卷出，液体及杂质压在滤纸上，所以滤纸受力较大，如果滤纸上杂质很多，会增加滤纸与网板的摩擦力。所以这种过滤机滤纸必须有较好的抗拉强度。

相比滚筒过滤机，自动卷纸式纸带过滤机机架高度较低（约200-245毫米），所以进水口高度也低，结构紧凑，适合进水口较低情况下液体的过滤。

常用的处理量为25,50,100,200升每分，对应滤纸宽度为300,400,520,720毫米。

滤纸规格常规使用的是30克，也可按要求采用40-110克的滤纸，以便更好提高过滤精度



使用举例：

利用高压水射流技术，高压水去毛刺机可以提供自动化去毛刺技术。提高去毛刺的品质及清洗精度，不仅能够去除毛刺及表面污物且不会损伤被清洗对象的基体。 节能无环境污染的去除毛刺和加工切屑。工件无二次污染，不需二次清洗。 以水为介质，对环境无污染。循环过滤系统将废水过滤，水的利用率高，节能环保。

如可采用以下过滤方式组合：

沉淀过渡箱接水口不锈钢丝网初滤、油水分离机、浸入式制冷机、鼓式纸带过滤机、袋式过滤机；出水过滤精度可达到5um。流量：15～50 L/min

也可采用以下过滤形式：

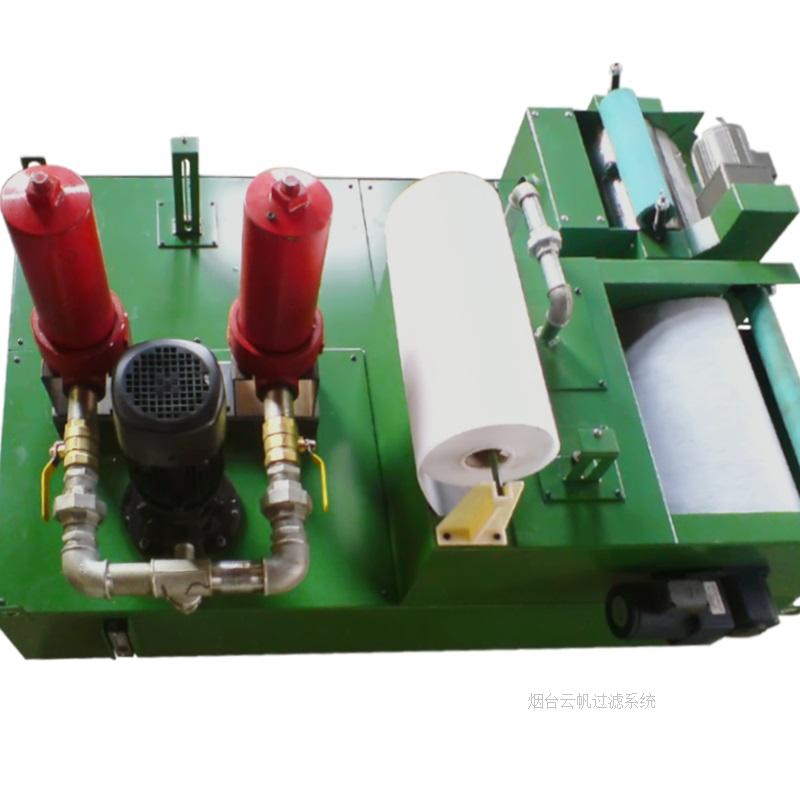

具体配置：

50型自动收纸式纸带过滤机1台。

滤芯式精密过滤器1套（2台，一用一备），处理量100升每分，过滤精度约10-20微米。

滤芯式过滤器配套泵1台，流量约30升每分，扬程20米。

40型带式撇油机1台。

水箱分为净液箱及半净液箱2部分，整体外形约1380*950*250mm，总容积约380L。净液箱加高至400mm高于半净液箱，有溢流口通向半净液箱。净液箱侧面有出水口与客户自备的柱塞泵管路联结。

净液箱及半净液箱设有液位报警器

工作原理：

脏液先流进纸带过滤机进行过滤，初过滤后液体使用水泵打入滤芯式过滤器进行二次过滤。过滤完成净液直接流入净液箱，再由柱塞泵抽到机床工作。
