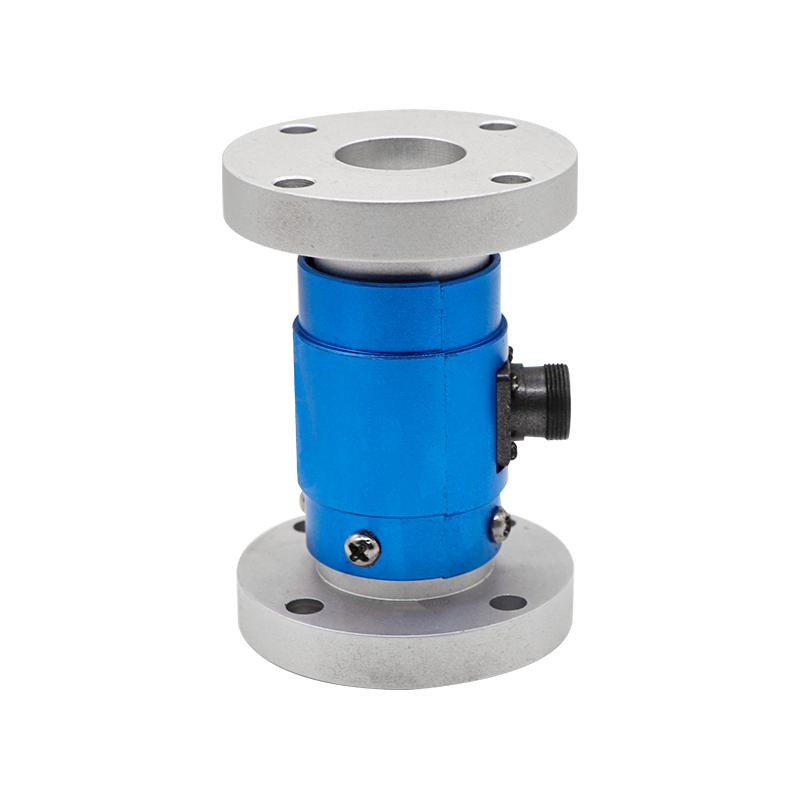

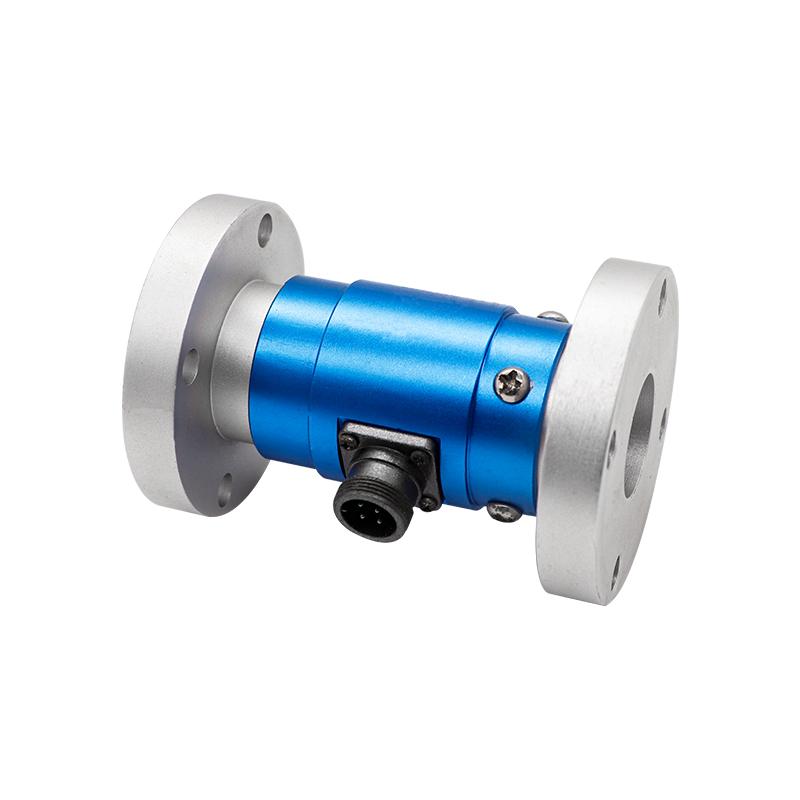

双法兰静态扭矩传感器扭力计

双法兰静态扭矩传感器扭力计
型号：NJL-204
品牌：隆旅
原产地：中国
类别：电子、电力 / 电子元器件 / 传感器
标签︰静态扭矩传感器 , 扭矩传感器 , 扭力计
单价： ¥200 / 件
最少订量：1 件
发送查询

产品描述

产品简介及用途：

特性与应用

· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。

· 安装使用方便。

· 静态扭矩测量，两端均为法兰盘连接



NJL-204系列尺寸图

型号 量程 A B ΦC ΦD ΦE F ΦG M
NJL-204A 0-100Nm 85 10 59 22 12 5 49 4-φ6.5
NJL-204B 0-1000Nm 95 20 98 40 20 6 80 8-φ10.5
NJL-204C 0-5000Nm 95 20 125 50 40 6 105 8-φ12.5
NJL-204D 0-10000Nm 160 30 190 80 30 6 160 8-φ19
NJL-204E 0-50000Nm 220 45 308 130 80 5 250 12-φ26

产品规格选型

主要技术参数

测量范围     0~0.2,0.3,0.5,1,2,3,5,10,20,30,50,100Nm (NJL-204A)
    0~200/300/500/1000Nm（NJL-204B）
    0~2000/3000/5000Nm（NJL-204C）
    0~10000Nm（NJL-204D）
    0~20000/30000/50000Nm（NJL-204E）
输出灵敏度     1.0~2.0mV/V
综合精度     ±0.1;±0.3;±0.5%F·S（线性+重复性+滞后）
工作温度     -20~+65℃
温度补偿范围     -10~+60℃
零点温度影响     ±0.1%F·S/10℃
激励电压     5~15VDC（推荐电压10VDC）
响应频率     100μS
绝缘电阻     2000MΩ/100VDC
输入电阻     700±10/350±10Ω
输出电阻     700±5/350±5Ω
零点输出     0~±1%F·S
安全过载     120%F·S
材质     合金钢
电气连接方式     红/E+，黑/E-，绿/S+，白/S-
双法兰静态扭矩传感器扭力计 1双法兰静态扭矩传感器扭力计 2双法兰静态扭矩传感器扭力计 3
