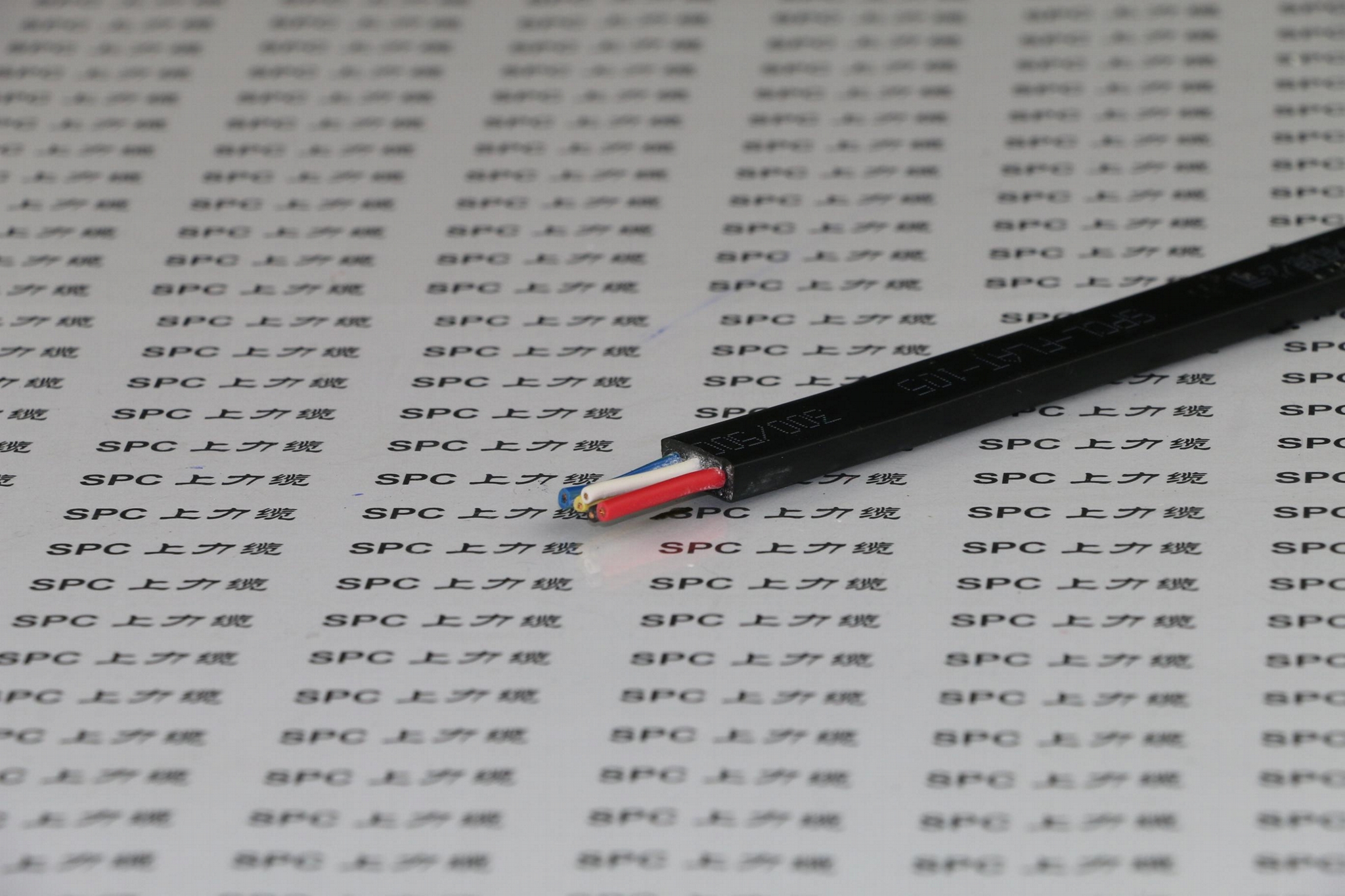

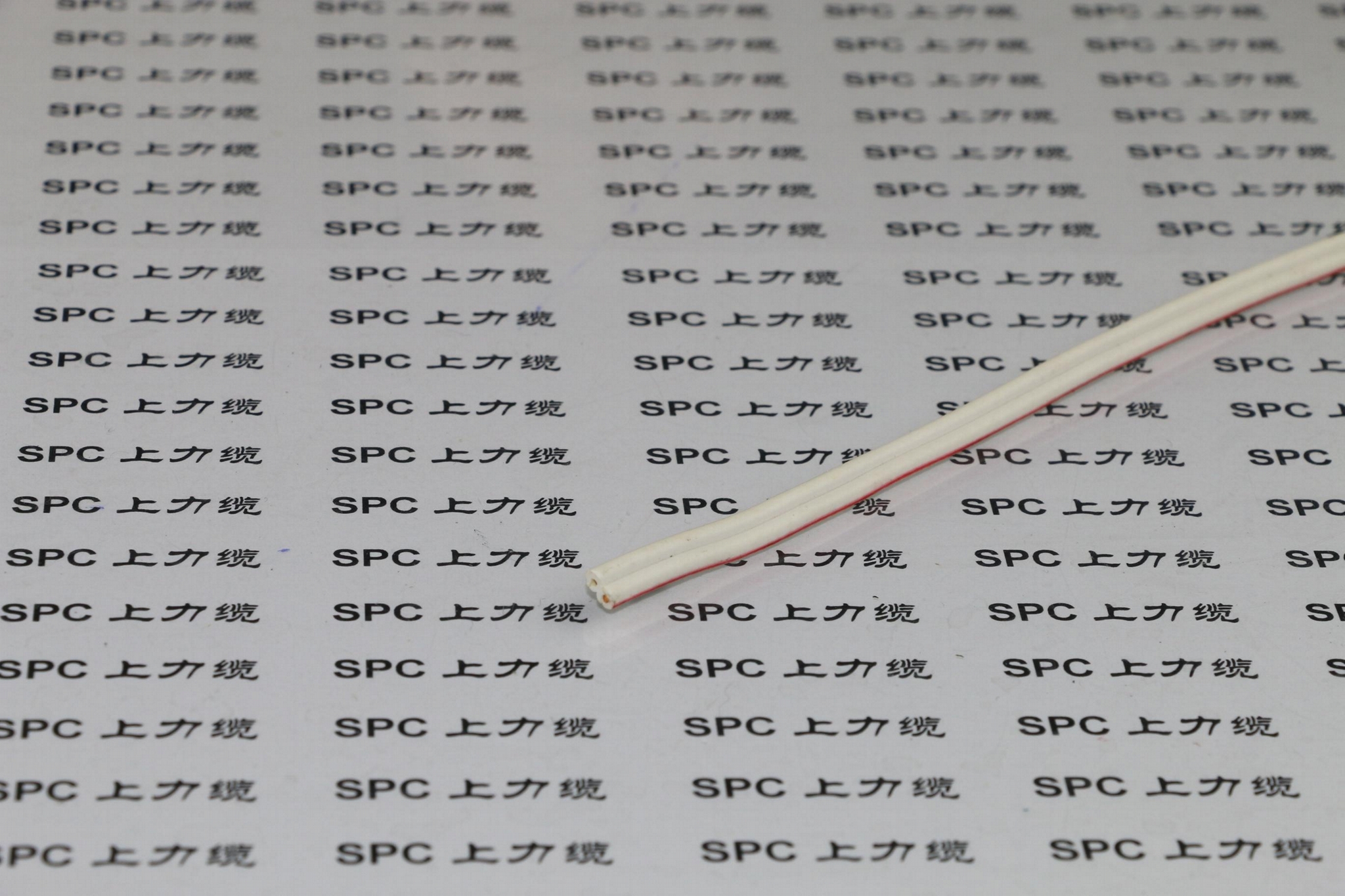

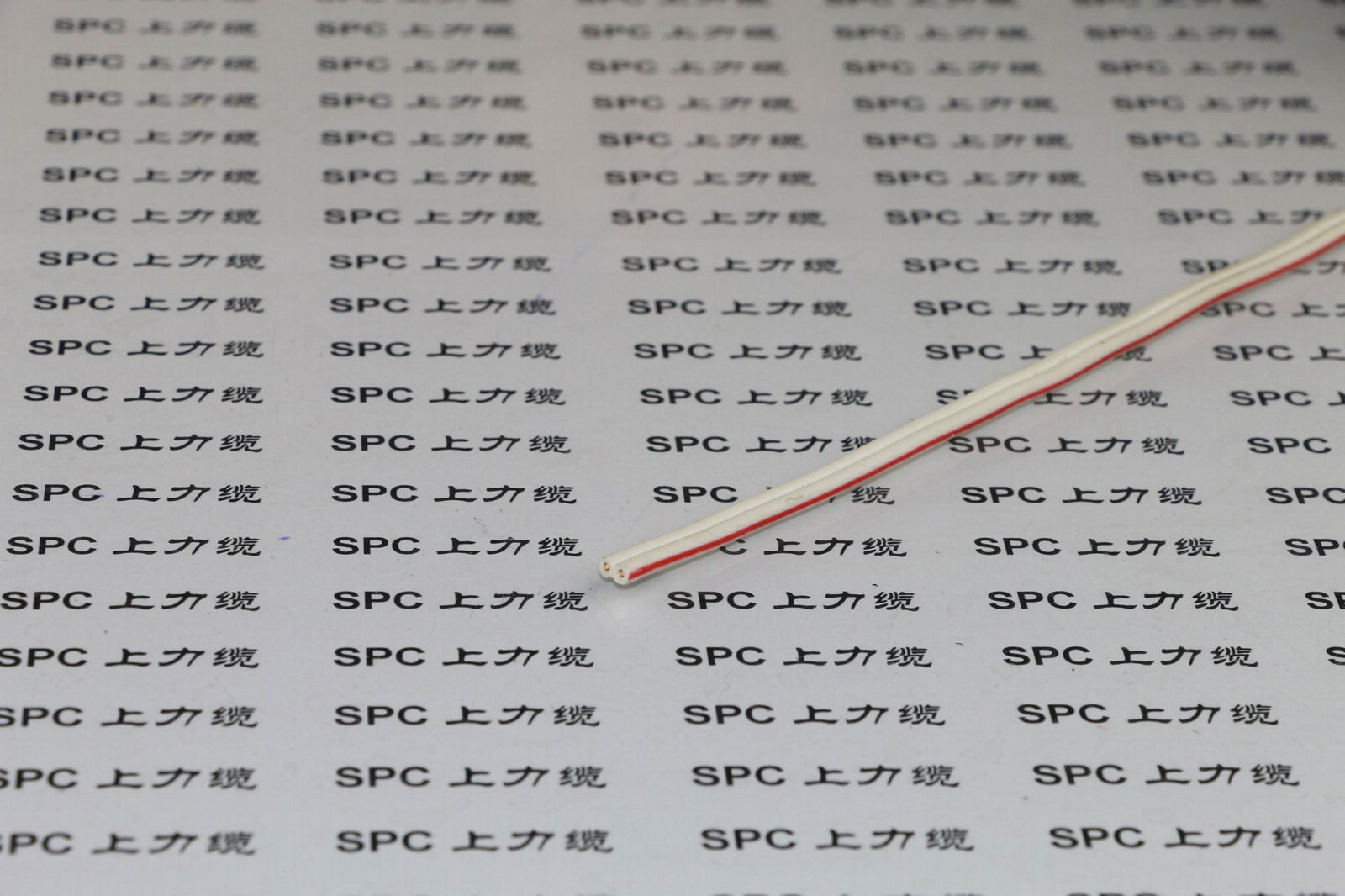

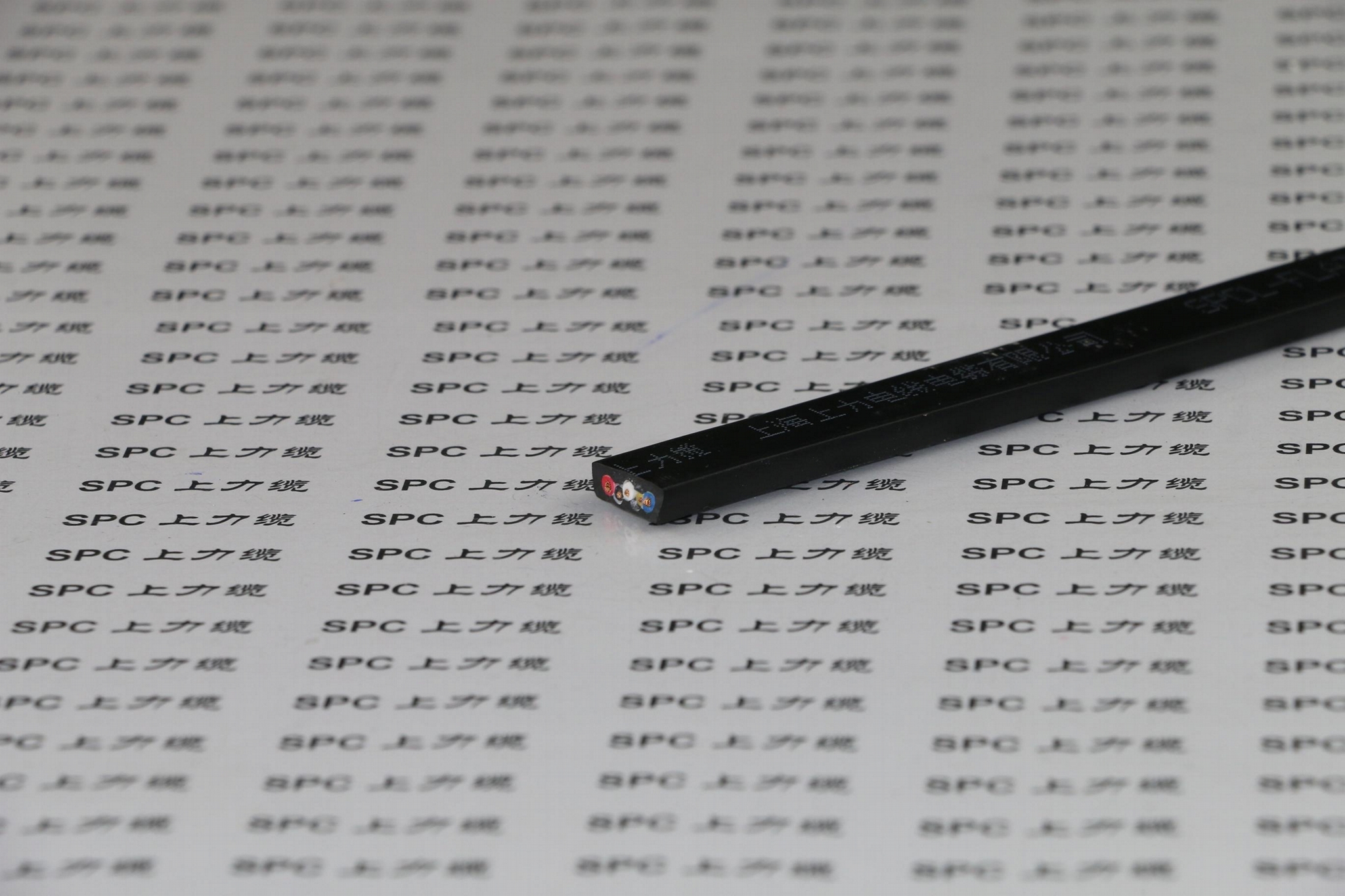

SPCLIGHTING-FLAT-YY舞台升降灯光用扁平带状电缆



电缆名称：

SPCLIGHTING-FLAT-YY舞台升降灯光用扁平带状电缆  舞台灯光控制扁电缆  舞台灯光用电源扁电缆  舞台灯光用组合扁电缆  舞台LED升降灯专用扁电缆  LED灯具用多芯扁平电缆  LED多芯带状电缆线  舞台升降机用扁平电缆  升降机灯光专用扁平软电缆  卷盘扁电缆  移动卷盘用扁平电缆  柔性卷盘带状扁电缆  高柔性移动卷盘扁电缆  弹性体护套扁电缆  弹性体多芯带状软电缆



电缆应用：

舞台灯杆、移动舞台机械设备及各类电气装置传输电能或信号

安装工程、工业自动化、机电成套设备、机床、物流传输系统、生产线等控制系统

适合干燥或潮湿的室内频繁移动

室外露天安装，必须做好防紫外线防护



电缆结构：

导体：多股束绞细丝导体，符合VDE 0295及IEC 60288第5类导体

绝缘：特殊PVC混合料

芯线：彩色或编码芯线，3芯及以上带黄绿双色线（可选）

（信号屏蔽线：根据客户要求选用）

芯线排列：一字、梅花或组合

护套：特殊PVC混合料

护套颜色：灰色、橙色、黑色，可根据客户需要定选用各种颜色



电缆特性：

电缆的长期工作温度应不超过70℃

柔软、耐寒、耐腐蚀性能佳

一字排列：自由使用长度不大于35米，移动速度不大于1.6米/秒

梅花排列：自由使用长度不大于80米，移动速度不大于4米/秒

（超过上述使用长度和移动速度时，建议增加加强件）

阻燃性：阻燃自熄符合IEC 60332-1



电缆技术参数：

工作电压：300/500V

测试电缆：2500V

导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞铜丝

绝缘电阻：≥ 20 MΩ/km （20℃）

弯曲半径： 移动安装 10 X D（电缆外径）

工作温度： 移动安装 - 15 ~ +70℃

电缆名称电缆型号额定电压芯数导体结构标称截面 mm2舞台升降灯光用扁平带状电缆SPCLIGHTING-FLAT-YY（一字排列）300/500V2 ~ 24多股绞合导体0.2 ~ 2.5舞台升降灯光用扁平带状电缆SPCLIGHTING-FLAT-YY（梅花或组合排列）300/500V4 ~ 100多股绞合导体0.2 ~ 185注：以上规格为常用型，可根据用户要求定制特殊规格
