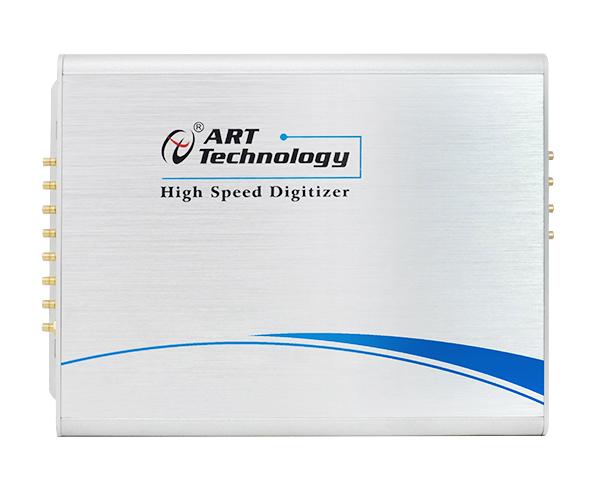

阿尔泰2路12位采样数字化仪 AD 转换器

型号：	USB8912
品牌：	阿尔泰科技
原产地：	-
类别：	工业设备 / 其他工业设备
标签︰	阿尔泰科技 , 数据采集 , AD 转换器
单价：	-
最少订量：	1 件

发送查询

产品描述

产品简介

USB89148912 是 2 通道 1412 位 250MS/s 采样数字化仪，专为输入信号高达100M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为±1V 或者±5V。配备了容量高达2GB的板载内存。 USB89148912 配备了 1412 位高线性度的 AD 转换器，是无线通讯、雷达/声纳、chao声、图形成像等高动态范围应用的选择。

指标参数

AD模拟量输入	ADC分辨率	12位（Bit）（USB8912）/14位（Bit）（USB8914）、 16位（Bit）（USB8916）
	输入通道	2路单端
	输入量程	±5V、±1V
	采样率	高达250MHz
	采样方式	同步采样
	存储器深度	板载2GB 内存
	校准方式	软件自动校准
	耦合方式	直流耦合、交流耦合
	触发源	软件触发、ATR触发、DTR触发、Trigger 信号触发（用于多卡同步）
	ATR输入源	从AI0~AI1的任一通道输入
	触发源输入范围	ATR输入范围	同AD量程
		DTR输入范围	TTL电平
	输入阻抗	1MΩ、50Ω
	带宽	100MHz
	时钟源	板载时钟、主卡同步10M时钟、外部参考10M时钟、外时钟
	外时钟输入范围	40MHz~250MHz，幅值为2Vpp~5Vpp
