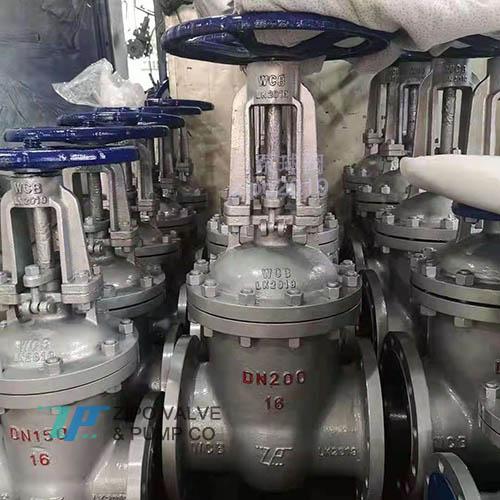

自贡Z41H或Z41Y碳钢或不锈钢硬密封美标楔形闸阀

在线服务：WEIXIN：180（8165）9672 或zipo2019; Q: 219(141)7589

咨询或购买前，请用户告知准确的口径、压力、介质、温度、连接方式、操作方式、主体材质等参数。

闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不适合做调节阀，密封面角度，通常为5°，介质温度不高时为2°52'。改进其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

    楔形闸阀优点:

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。是与截止阀相比而言，因为阀门大开或关闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。闸板的启闭行程较慢，降是通过螺杆进行的。

4、不易产生水锤现象。原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单，结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用周期长，采用PTFE填料.密封.操作轻便灵活.

常见材质：WCB，LCB，CF8，CF8M，

常见密封面材质：13CR，硬质合金，阀体本体不锈钢

常见型号：Z41H-16C，Z41H-40C，Z41H-64C，Z41H-100C

Z41Y-16C, Z41Y-40C，Z41Y-64C，Z41Y-100C, Z41W-16P, Z41W-40P，Z41H-64P，Z41H-100P

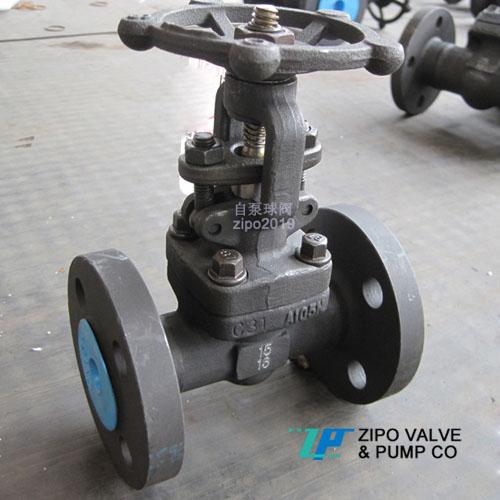

锻钢法兰闸阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用合焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封法兰端阀适应于闸阀、截止阀、升降式止回阀、旋启式止回阀等。

锻钢闸阀型号：Z41Y或Z41H  锻钢闸阀公称通径：15mm to 80mm  使用压力：1.6MPa to 32MPa

连接方式：法兰连接 操作方式：手动  主要功能：开关作用

材质： 锻钢、锻造不锈钢  介质: 水、油品、蒸汽

结构型式如下：1.全通径或缩径；2.明杆带支架；3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖； 5.本体倒密封；6.承插焊接ANSI/ASME B16.11;  7.螺纹端（NPT端）按ANSI/ASME B1.20.1. 8. 法兰连接ANSI/ASME B16.5 (焊接法兰)

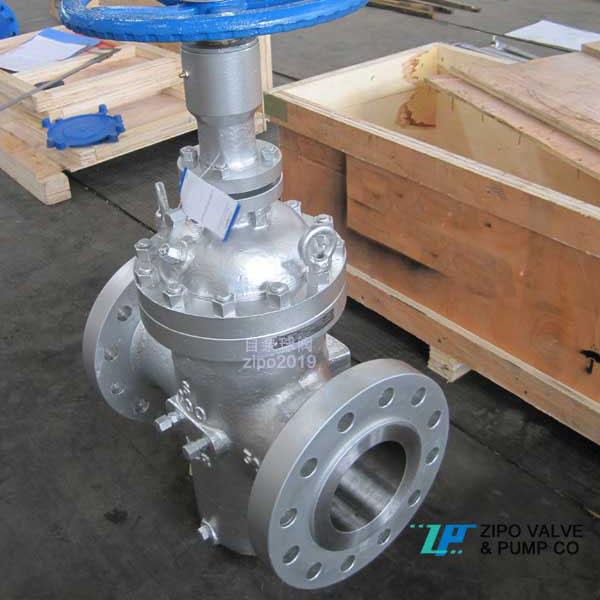

API6D 平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。

API6D 平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。

API6D平板闸阀适用于天然气、石油、化工、环保、城市管道、燃气管线等输送管线、放空系统和汽储存装置上，用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

API6D平板闸阀口径范围:DN25~1200 压力范围:0.6MPa~45MPa 150Lb~3000Lb

有导流孔平板闸阀用于需要通球清管的管线，无导流孔用于不需要通球清管的管线上。

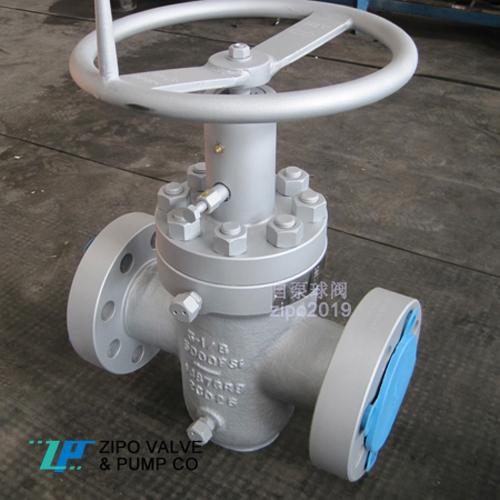

API 6A平板闸阀 设计符合API 6A标准。
阀体和阀盖采用金属与金属密封，提高了密封性能。阀杆和阀盖间设有倒密封机构便于带压更换阀杆密封填料。阀体采用合金钢锻件，无穿孔设计，无外漏现象。密封面喷焊硬质合金，具有耐腐蚀、耐冲刷、耐磨损的性能。阀体垫环槽可按用户要求堆焊奥氏体不锈钢，提高抗腐蚀的能力；提高使用周期。采用弹簧预加载荷在闸板及阀座上，可以实现双向密封。设开、关只是装置，显示阀门开、关状态，操作力矩低。

压力：2000Psi～10000 Psi

口径：1-13/16“”～9″工作温度：-20～120℃

介质：水、天然气、油品、泥浆

平板闸阀设计特色暗杆设计允许阀门安装在尺寸有限的空间 闸瓣与座圈间采用软密封设计. (2000~5000PSI) 双座圈设计使野外维护更容易(1000~15000PSI) 全通孔结构设计减少湍流和压力降 可按照客户要求提供明杆设计

API6A平板闸阀应用：油田， 原油/天然气开采，井口设备。

供货单位：自贡自泵球阀水泵有限公司ZIPO VALVE & PUMP CO., LTD
