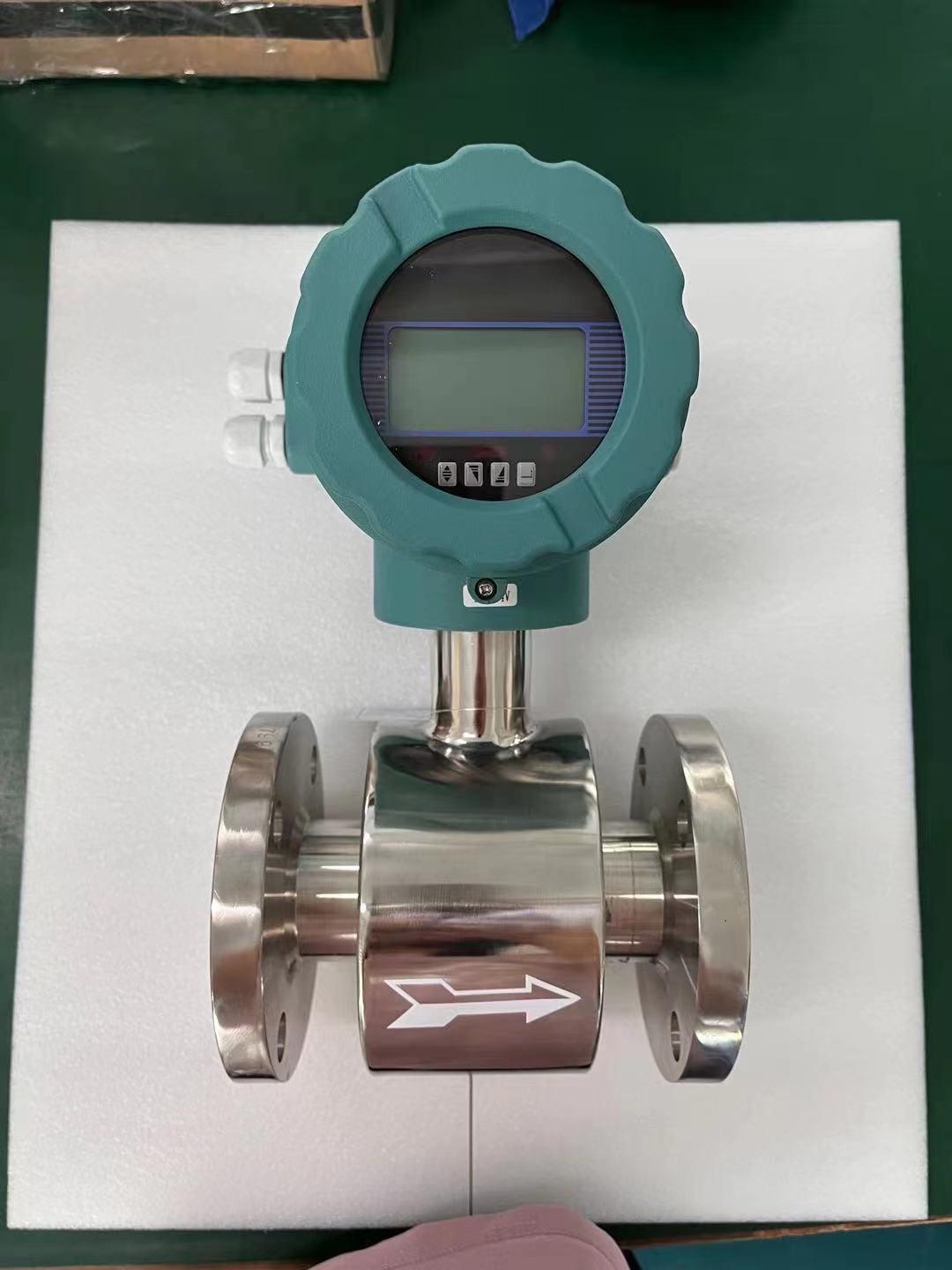

流量测量 电磁流量计

流量测量 电磁流量计
型号:SDB
品牌:中山三易
原产地:中国
类别:电子、电力 / 仪器、仪表 / 其他仪器、仪表
标签︰流量测量仪表 , 电磁流量计 , 流量仪表
单价: ¥4500 / 件
最少订量:1 件

产品描述

一、产品阐述

电磁流量计符合标准JB/T9248-1999《电磁流量计》,是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证,防爆标志为Exd11CT6,适用于各种爆炸性环境的液体测量。仪表的安装形式有一体型和分体型

二、特点

★  测量管内无可动部件,便于维护管理;无阻流部件,因此无压力损失。

★  被测液体最低电导率≥5μs/cm,配合各种衬里材料,可适用于测量各种酸、碱、盐溶液及

      泥浆、矿浆、纸浆等介质的流量。

★  流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号

      与平均流速呈线性关系,测量精度高。

★  合理选用衬里及电极材料,可实现良好的耐腐蚀性和耐磨性。

★  低频矩形波激磁,不受工频及现场各种杂散干扰的影响,工作稳定可靠。

★  不受流体方向影响,正反向均可准确计量。

★  量程比1120(0.1m/s12m/s),满量程流速范围宽。

★  汉字液晶背光显示,可在线修改参数,操作简单方便。

★  具有空管测量、报警功能,并能适应不同的流体介质。

★  掉电时间记录功能,自动记录仪表系统电源间断时间,补算漏计流量。

★  小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制。

三、测量原理

        电磁流量计是运用法拉弟酚水感应定律原理,即导电物体在磁场中作切割磁电线运动时,

导体中产生感应电动势。其感应电动势E为:

E=KBdV

流量Q为: Q=3600×V×S

式中:K—仪表系数

      B—磁感应强度(T)

      d—电极间距(m)

      V—流体平均流速(m/s)

      S—导管内截面积(m2)

测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计SBd为常量,所以流量与感应电动势E(或流速V)的大小成正比。

一、产品阐述

电磁流量计符合标准JB/T9248-1999《电磁流量计》,是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录、调节、控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证,防爆标志为Exd11CT6,适用于各种爆炸性环境的液体测量。仪表的安装形式有一体型和分体型

二、特点

★  测量管内无可动部件,便于维护管理;无阻流部件,因此无压力损失。

★  被测液体最低电导率≥5μs/cm,配合各种衬里材料,可适用于测量各种酸、碱、盐溶液及

      泥浆、矿浆、纸浆等介质的流量。

★  流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号

      与平均流速呈线性关系,测量精度高。

★  合理选用衬里及电极材料,可实现良好的耐腐蚀性和耐磨性。

★  低频矩形波激磁,不受工频及现场各种杂散干扰的影响,工作稳定可靠。

★  不受流体方向影响,正反向均可准确计量。

★  量程比1120(0.1m/s12m/s),满量程流速范围宽。

★  汉字液晶背光显示,可在线修改参数,操作简单方便。

★  具有空管测量、报警功能,并能适应不同的流体介质。

★  掉电时间记录功能,自动记录仪表系统电源间断时间,补算漏计流量。

★  小时总量记录功能,以小时为单位记录流量总量,适用于分时计量制。

三、测量原理

        电磁流量计是运用法拉弟酚水感应定律原理,即导电物体在磁场中作切割磁电线运动时,

导体中产生感应电动势。其感应电动势E为:

E=KBdV

流量Q为: Q=3600×V×S

式中:K—仪表系数

      B—磁感应强度(T)

      d—电极间距(m)

      V—流体平均流速(m/s)

      S—导管内截面积(m2)

测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计SBd为常量,所以流量与感应电动势E(或流速V)的大小成正比。

付款方式︰款到发货
