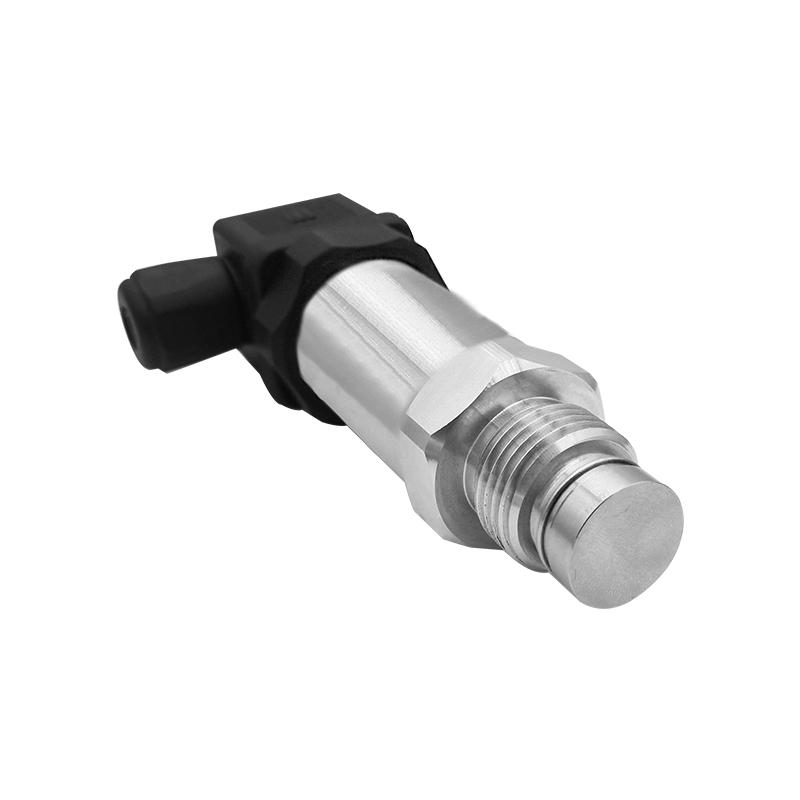

平面型压力变送器

产品描述

一、产品简介及用途：

平面型压力传感器弹性体采用进口材质、膜片隔离工艺、测试头无引压孔，测量过程中不存在粘稠介质堵塞。

此类传感器通常也称为：平膜压力传感器、膜片型压力变送器、化工压力传感器、油漆压力传感器、食品压力传感器、食品压力变送器、隔膜压力传感器、隔膜压力变送器、卫生型压力传感器、卫生型压力变送器。

二、产品结构与外形尺寸：

PTL703尺寸图

三、产品规格选型

主要技术参数

量程	0~0.5,1,5,10,20,30,40,50~100Mpa
综合精度	0.1%F·S、0.2%F·S、0.5%F·S
输出信号	4~20mA(二线制)、0~5V、1~5V、0~10V（三线制）
供电电压	24DCV(9~36DCV)
介质温度	-20~85℃
环境温度	-20~85℃
负载电阻	电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻	大于2000MΩ(100VDC)
密封等级	IP65
长期稳定性能	0.1F·S/年
振动影响	在机械振动频率20Hz~1000Hz内，输出变化小于0.1%F·S
电气接口	金属密封端子、四芯航空接插件机械连接：M20*1.5、G1/2-14等，其他螺纹可依据客户要求设计
