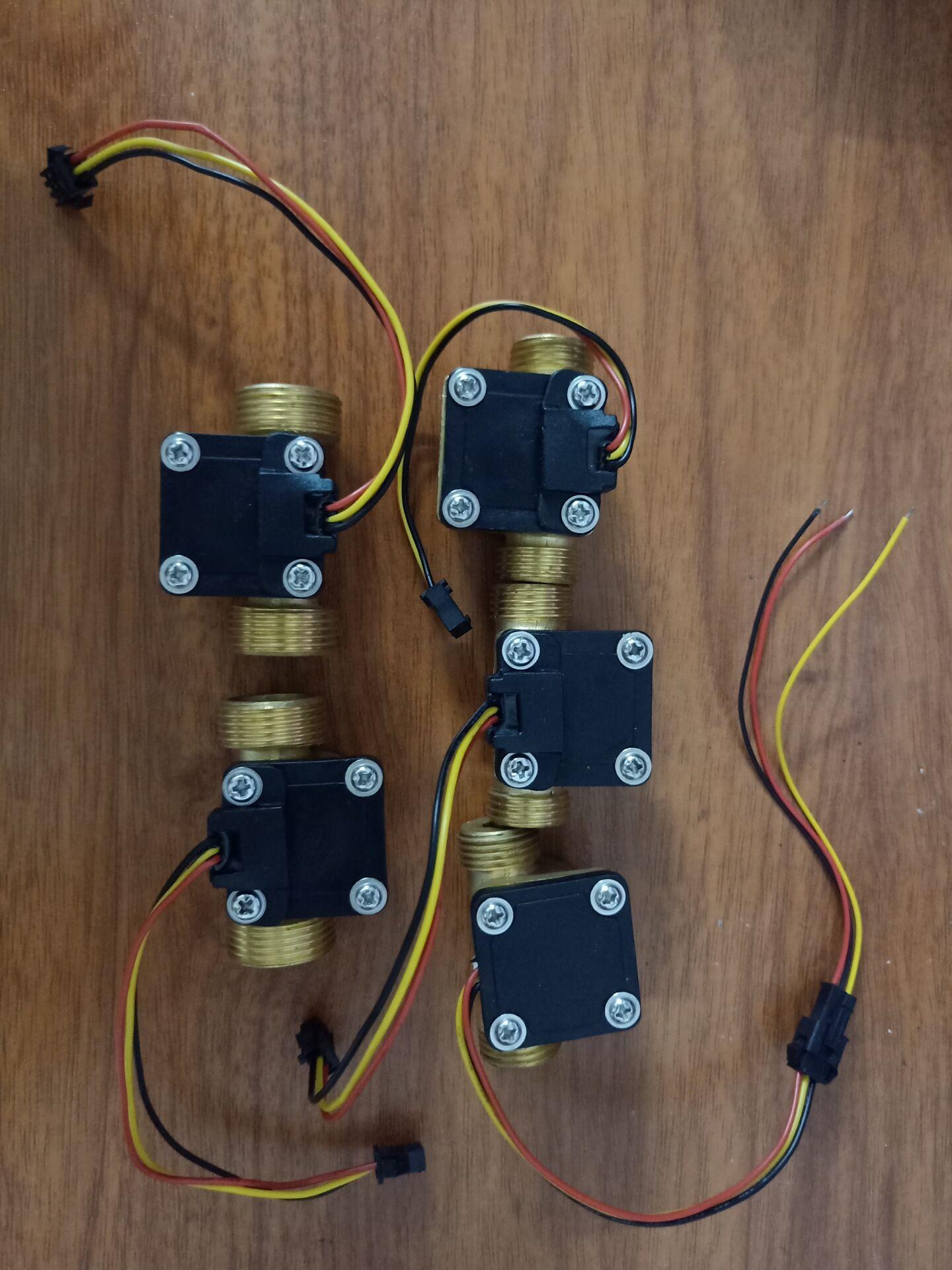

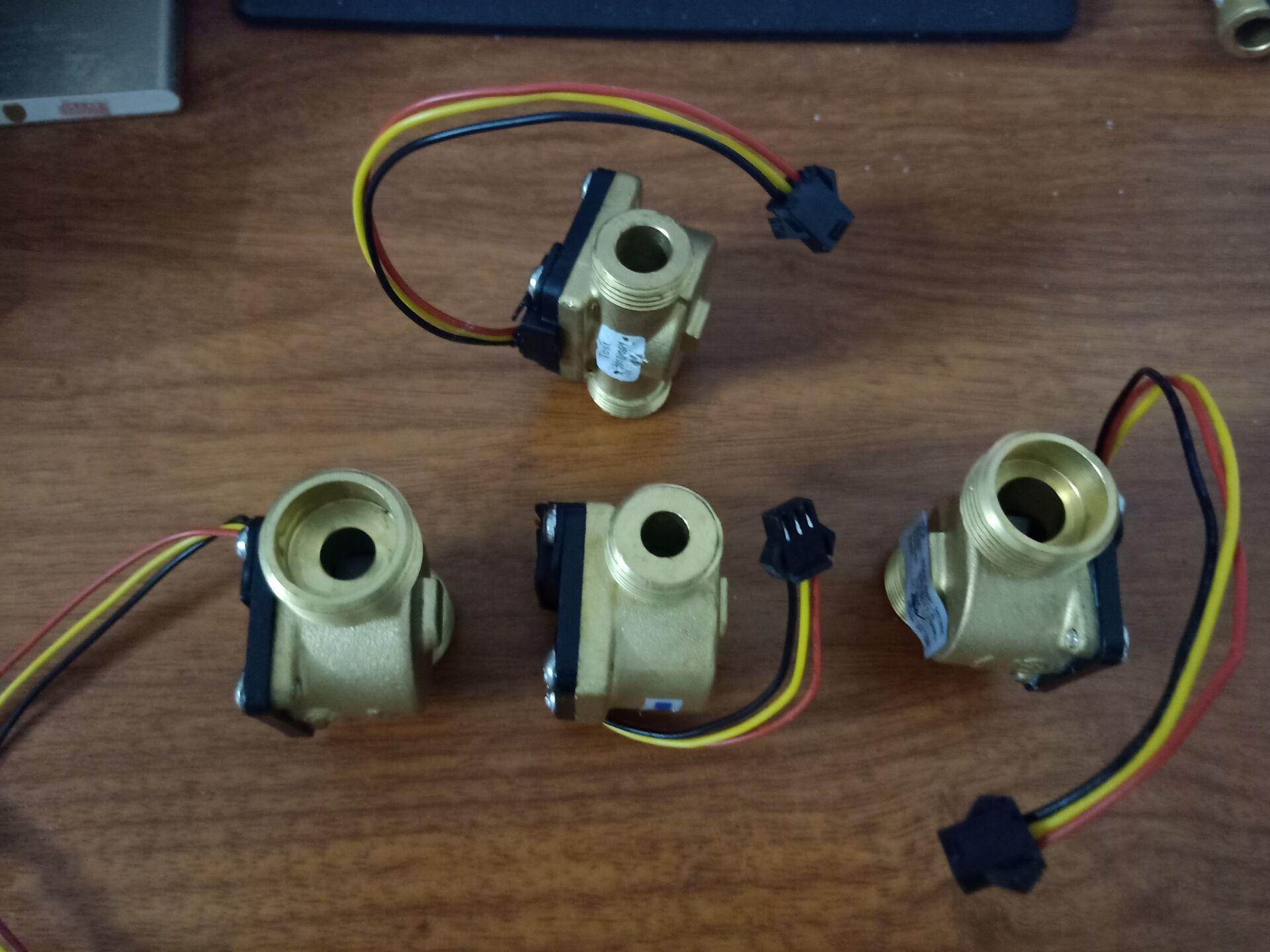

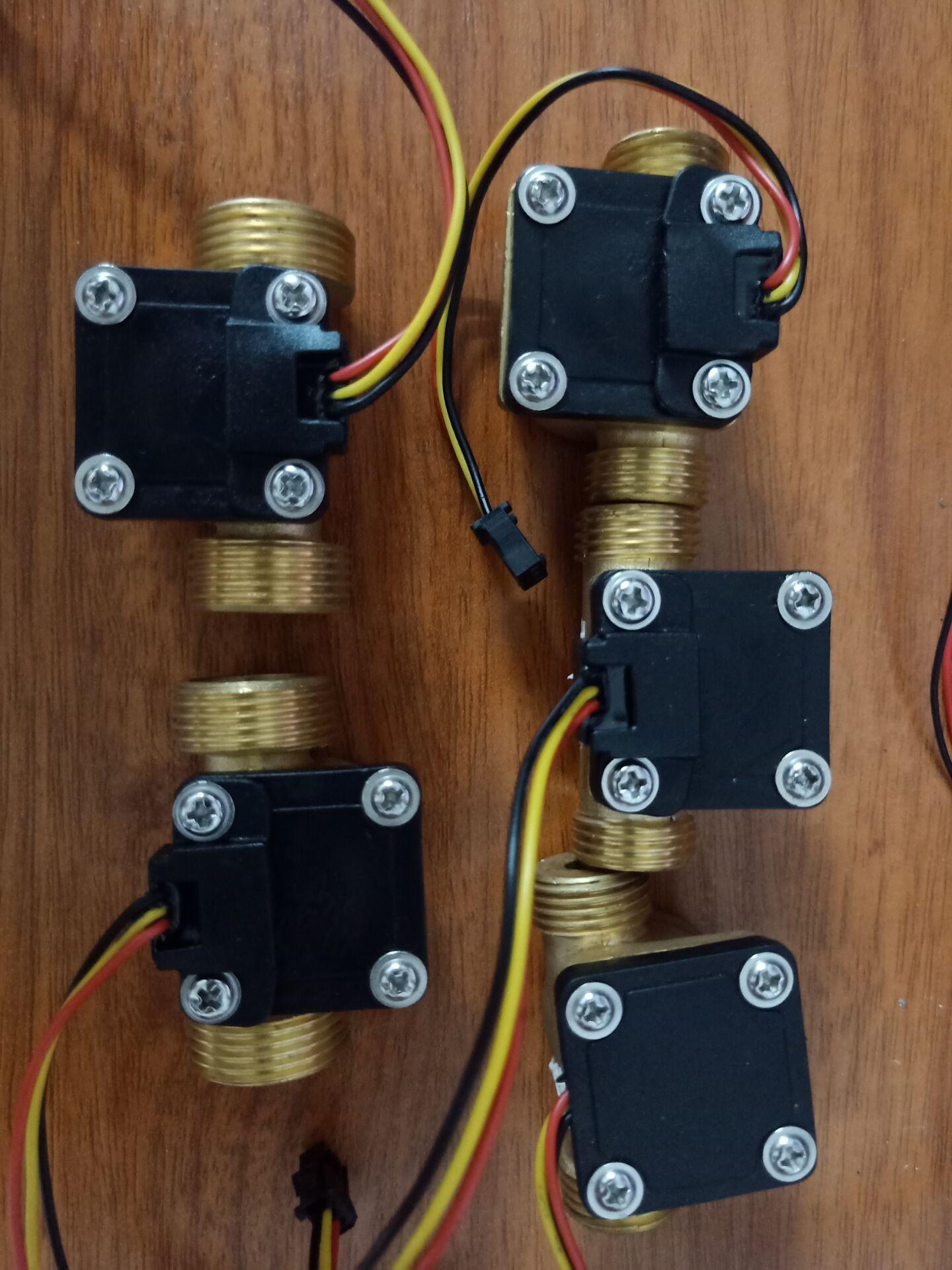

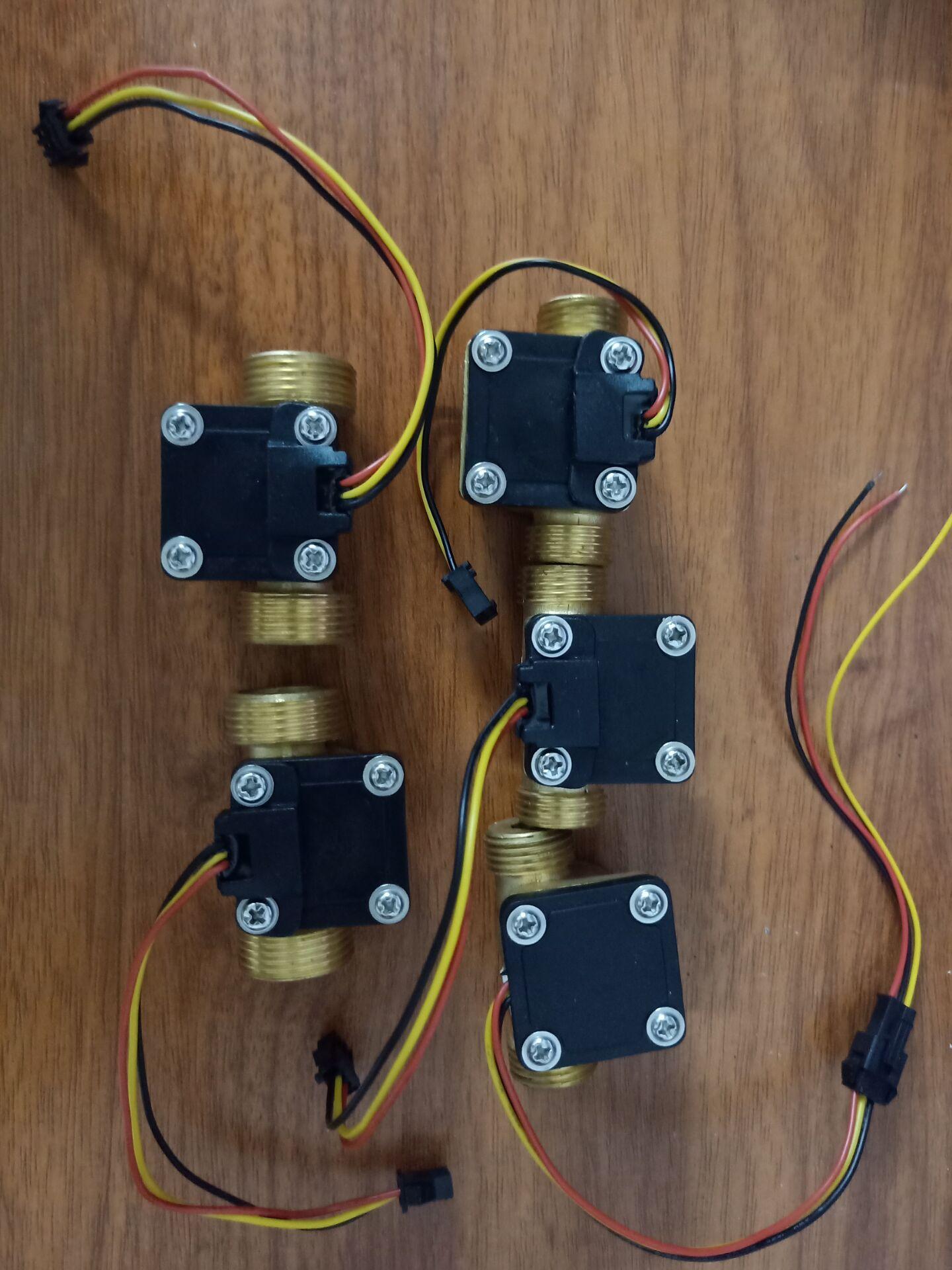

MH-B911-4分管微型黄铜涡轮流量计

MH-B911-4分管微型霍尔流量传感器 热水器黄铜涡轮流量计

MH-B911-4分小流量计批发.MH-B911-4款参数：4分管，G1/2，DN15，内牙进水，外牙出水，一字型结构，尼龙加玻纤，防水防爆，耐热耐冷，4分塑料水流量传感器，售水机水流量计，热水器水流传感器，可作水流开关使用，同时也可用来计量流量，分为两种系列，三线：红色为正极，黑色为负极，黄色为脉冲信号，铭鸿大压力1.75mpa,流量1-30L/分。

水流量传感器主要用于燃气热水器、电热水器、洗衣机、售水机、壁挂炉、电磁热水器、水控（一体式）机、控水机、热泵热水工程、一卡通管理系统、智能水表IC水表、校园卡售水系统、自助售水（贩卖）机、水处理设备、配水配药设备、冷却系统、循环系统、智机械设备、加热设备、仪器仪表、制药（制济）设备等。

产品特点:

1、本产品外观轻巧灵便,体积小,便于安装.

2、叶轮内部镶有不锈钢珠,永远耐磨.

3、密封圈采用上,下受力的结构永不漏水.

4、霍尔元件采用德国进口,并且用灌封胶封装,防止进水,永不老化.

5、所有原材料均有符合ROHS检测标准

一、产品简介：

水流量传感器主要由塑料阀体 、水流转子组件和霍尔传感器组成。

它装在热水器进水端，用于检测进水流量，当水通过水流转子组件时，

磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲

信号，反馈给控制器，由控制器判断水流量的大小，进行调控。

使用注意事项:

严禁剧烈冲击以及化学物质的侵蚀。

严禁抛掷或碰撞。

垂直安装，倾斜度不超过5度。

介质温度不宜超过120C。

二、输出波形图： 方波

三、 引出线方式：(流量计出线为主)

1 红  IN   接正极

2 黄  OUT  信号输出线

3 黑 GND   接负极

频率：F=5.5*Q(L/Min)  误差：±2%   电压：3.5-24VDC,电流不能超过10mA，流完一升水输出330个脉冲

即频率计算=常数5.5*单位流量（L/min）*时间（秒）流量范围：1-60L/min

四、技术参数

适用范围:适用于热水器，刷卡机，自动售水机，等流量计量设备！

基本参数

1、铭鸿低额定工作电压:DC4.5 5V-24V

2、铭鸿大工作电流:15 mA（DC 5V）

3、工作电压范围:DC 5～18 V

4、负载能力:≤10 mA（DC 5V）

5、使用温度范围:≤80℃

6、使用湿度范围:35%～90%RH（无结霜状态）

7、允许耐压:水压1.75Mpa以下

8、保存温度:-25～+ 80℃

9、保存湿度:25%～95%RH

技术要求

1、输出脉冲高电平:>DC 4.5 V (输入电压DC 5 V)

2、输出脉冲低电平:<DC 0.5 V (输入电压DC 5 V)

3、精         度: （流量--脉冲输出）1～60 L/min±1%以内

4、输出脉冲占空比:50±10%

5、输出上升时间:0.04μS

6、输出下降时间:0.18μS

7、流量-脉冲特性水平测试脉冲频率(Hz)=[5.5Q  ]±2%(水平测试) (Q为流量L/min )

8、耐冲击:产品包装好,从50cm高度X、Y、Z方向自由落下至混凝土表面无异常,精度变化10%以内。

9、绝缘电阻: 霍尔传感器与铜阀体之间的绝缘电阻100MΩ以上。(DC 500V)

10、耐热性:在80±3℃环境中放置48h ,返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象，精度变化10%以内。

11、耐寒性:在-20±3℃环境中放置48h ,返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象，精度变化10%以内。

12、耐湿性:在40±2℃,相对湿度90%～95%RH环境中放置72h取出后,绝缘电阻1MΩ以上。

13、拉拔强度:在引出线上施加1分钟10N的拉力，无松脱、拉断现象，且性能无变化。

14、耐久性:在常温下,从进水口通入0.1MPa水压,以接通1S,断开0.5S为一循环,试验30万次无异常。

MB-B911-4分管霍尔流量传感器技术参数:

1、全尼龙塑料外壳,经久耐用,实用经济;

2、G3/4外牙(6分管)结构,连接更牢固;

3、霍尔元件为日本进口,灵敏可靠;

4、流量范围:1-60L/min,工作电压:DC3-18V,额定电压DC5V;

5、输出电压(额定DC5V):高电平4.5V以上,低电平0.5V以下;脉冲输出占空比50±10%;

6、专为水控,电热水器和售水系统打造的水流量传感器,同时也可用于电器和机械设备。

水流量传感器(水流传感器)和水流开关(流量开关)出水口的安装尺寸、接线端子的连接方式以及连接线的长短可根据客户要求定制,水流传感器现有管径有G1/4 、G1/2、G3/4和直插管(相当于G1/4)等种类,按角度分可分为90度和180度两种,有塑料外壳和铜铸件两种材质,联系电话:,在线手机,主要用于热水器、壁挂炉、饮水机、咖啡机、蒸汽设备、校园卡售水系统、水处理设备、冷却系统、机械设备、仪器仪表、制药(制济)设备等;
