型号

型号

FV-VS3016M-12M-WBN

名称

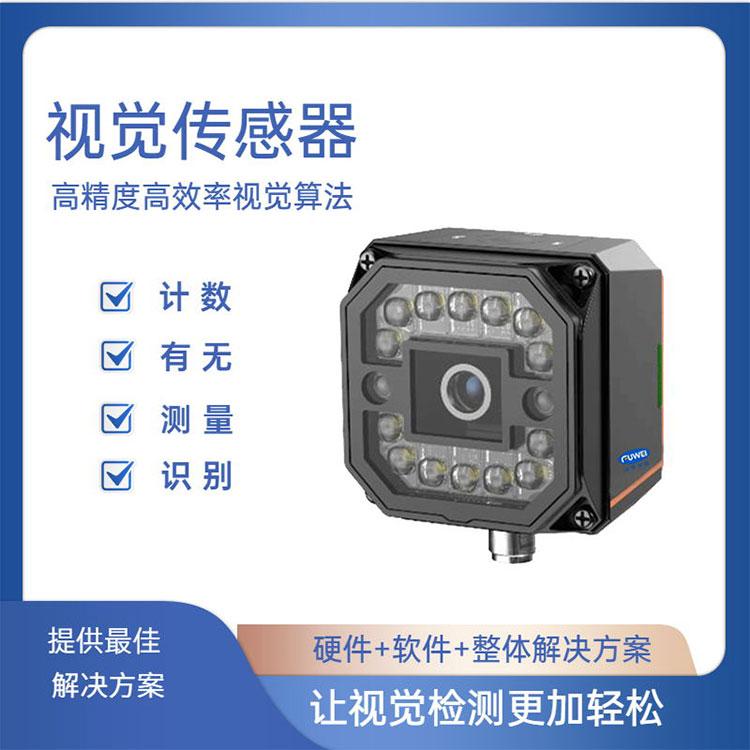

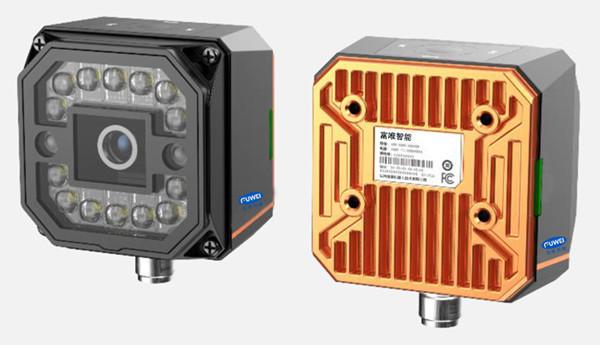

12mm镜头160万像素黑白VS3000视觉传感器

工具

视觉工具

计数：斑点计数、边缘计数、图案计数
缺陷：异常检测
有无：圆有无、直线有无、斑点有无、边缘有无、图案有无
定位：标定、定位、位置修正
逻辑：分支控制、条件判断、逻辑判断、组合判断、字符比较、变量计算
测量：线线角度、直径测量、亮度均值、对比度测量、宽度测量、点线测量、灰度面积、直线角度、节距检测
识别：字符识别、码识别

方案能力

支持方案导入/导出，最多可存储32个方案，40个模块

通讯协议

RS-232、TCP、UDP、FTP、PROFINET、Modbus、EtherNet/IP

相机

传感器类型

CMOS，全局快门

像元尺寸

3.45 µm × 3.45 µm

靶面尺寸

1/2.9"

分辨率

1408 × 1024

最大采集帧率

60 fps

动态范围

71.4 dB

信噪比

41 dB

增益

0~15 dB

曝光时间

16 μs~1 sec

像素格式

Mono 8

黑白/彩色

黑白

电气特性

数据接口

Fast Ethernet（100Mbit/s）

数字I/O

17-pin M12接口提供供电、以太网、数字IO、串口功能：2个输入信号（Line0/1），3个输出信号（Line5/6/7），3个可配置输入输出（Line2/3/4），1个外部按钮输入（BUTTON）
输出信号的NPN或PNP类型可配

供电

24 VDC

最大功耗

48 W@24 VDC

结构

镜头接口

M12-mount，机械对焦

焦距

12.4 mm

镜头罩

透明镜头罩，可选购半偏振镜头罩或全偏振镜头罩

光源

14颗LED：白色（默认出厂）/红色/蓝色/近红外

指示灯

电源指示灯PWR，网络指示灯LNK，状态指示灯STS，结果显示指示灯OK/NG

外形尺寸

65.2 mm × 65.2 mm × 47 mm

重量

约280 g

IP防护等级

IP67（正确安装镜头以及线缆的情况下）

温度

工作温度0~50℃，储藏温度-30~70℃

湿度

20%~95%RH无冷凝

一般规范

软件

SCMVS

认证

CE，FCC，KC
