大流量下吸式潜水泵-潜水下吸泵的使用方法

1、产品用途及主要特点

1、QJX系列下吸式潜水电泵广泛用于河流、湖泊取水；矿山给排水；城镇自来水系统新建

2、QJX系列下吸式潜水电泵采用一体化设计，整体结构好，安装维护简便，机械效率高，节能效果明显，运行稳定。

3、QJx系列下吸式潜水电泵流量范围 20-2500m³/h，水泵部分为分段多级，扬程范围 17-300m，基本参数选取范围广泛，能充分满足使用要求。

4、电机采用动态水套冷却结构，散热条件好，能有效延长电机使用寿命

5、该设备潜水运行，没有运行噪音和漏水漏油现象，不对环境造成任何污染，且便于隐蔽、便于和谐周边景观。。

2、产品结构说明<

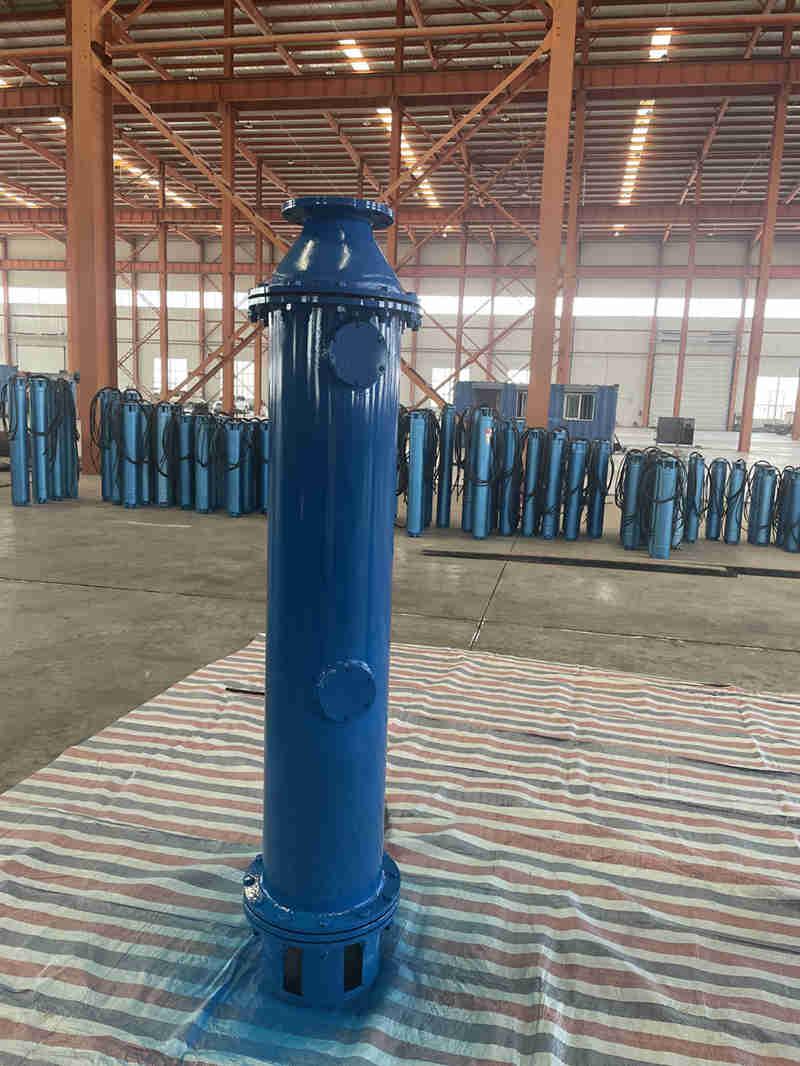

1、Jx 系列下吸式潜水电泵是由潜水泵、潜水电机、散热套筒、输水短管、泵座和附件组成，水泵、电机的全部支承均为水润滑滑动轴承。

2、潜水电机内部充水，外部为动态冷却水套，热传递效率高，散热效果好，可有效延长电机维护周期和使用寿命。。

3、电泵下端为吸水部分，且潜水运行，避免了因进水部分漏气造成电泵不能上水和正常工作的常见故障，简化了安装工艺，降低了安装成本，同时简化了电泵启动、运行的工艺操作规程。。

3、使用条件

1、使用电压 38oV（偏差不超过士5%），频率 50（偏差不超过士1%）的三相交流电源

2、电机内腔必须充满蒸馏水 (或洁净清水）

3、下吸泵完全潜入水中，水温不高于20℃。水中酸破度 PH值为 6.5-8.5。

4、结构说明~

1、泵工作部分由叶轮、导壳、泵轴、锥套、导抽承、进水过滤底座等组成。

3、散热套简具有输水、电机冷却两种功能。

2、潜水电机由定子、转子部、上下导轴承、止推抽承、密封装置等组成。
