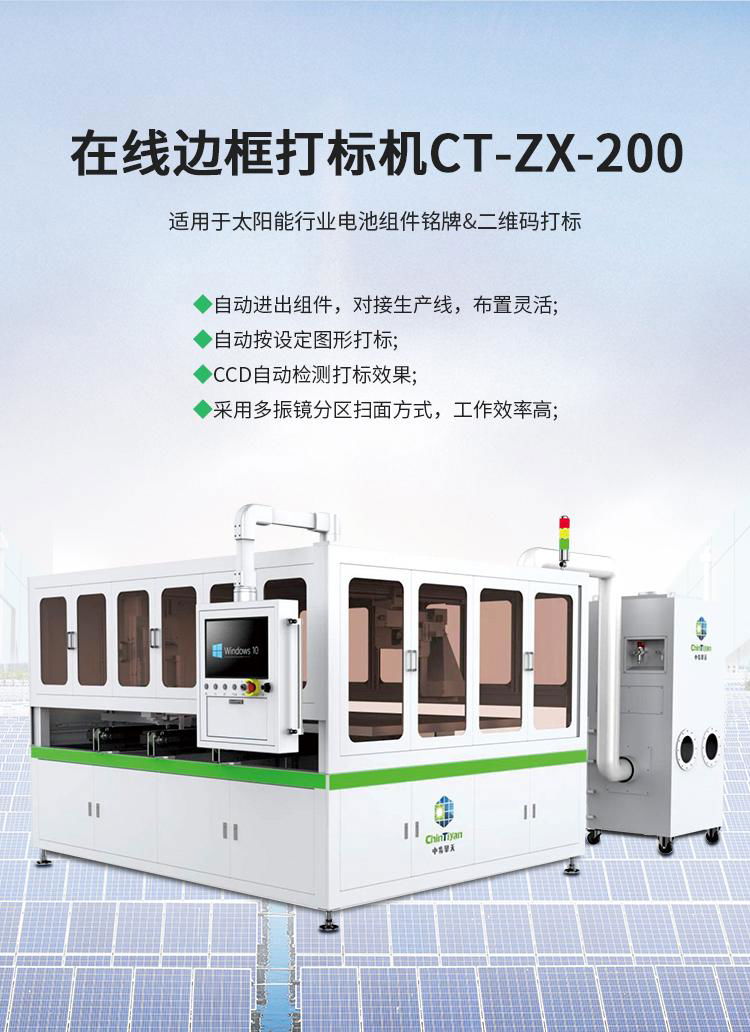

设备简介
CT-ZX-200系列在线边框打标机适用于太阳能行业电池组件铭牌和二维码的全自动打标，标刻幅面定制可调。该设备采用多振镜分区扫描方式，极大的提高了工作效率；并且可自动进出组件，直接对接产线，布置灵活；结构简单，并且自带吸尘效果，清洁和维护很便捷。设备节拍≤16秒高效打标，名列国内前茅。

设备特点
1、全自动进出组件，可直接对接生产线，布置灵活；
2、对接产线MES系统，自动按设定图形打标；
3、CCD视觉定位，实现打标效果自动检测；
4、图形幅面范围可定制，大小可调；
5、自带5个激光器打标，高效快捷；
6、设备节拍≤16秒，全球领先水平；
7、自带吸尘效果，清洁和维护便利。

设备参数：
激光波长：1064nm
最大输出功率：100Wx5
重复频率：1kHz~2000kHz
冷却方式：强迫风冷
二维码标刻幅面：70mmx70mm
铭牌标刻幅面：220mmx220mm
指定位置打标精度：X:±2mm；y:±0.5mm；角度: ±0.5°
定位方式：气缸/伺服 机械定位
设备节拍：≤16秒
传输线高度：950±20mm
组件流入流出方式：A:长进长出；B:短进短出
组件版型尺寸范围：长:1600-2550mm；宽:900-1400mm；高:20-50m
切换版型要求：≤120分钟；2人力
使用气源：压力≥0.7Mpa；流量≥100L/min
使用电源：单相三线(220V 50Hz)容量2.5kW
设备尺寸：长x宽x高=3000x2600x2500mm
设备重量：1.8吨
