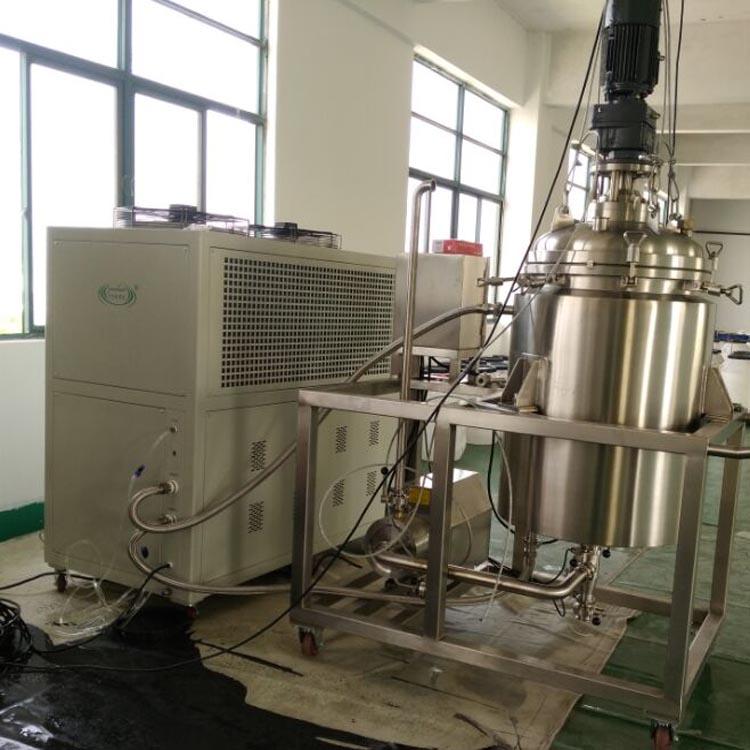

苏州欧莱特冷热一体机采用恒温智能控制设备和压缩机制冷的冷水机组合，恒温智能控制设备具有预热、换热恒温控制功能，并显示控制温度、流量、压力等参数。冷水机向恒温控制设备提供总体降温的低温水源，并通过热交换器来冷却恒温控制设备冷却循环水。

一.恒温控制设备

1、恒温控制设备主要技术参数

1.1.工作介质：软化清洁水

1.2工作环境温度：-5 ~ 45℃

1.3温控范围：10℃ ~ 90℃ (可调)

1.4温控精度：≤±1°C，测量精度±0.1°C

1.5工作电源：380 V/ 220V  50Hz

1.6冷却水流量：5~ 30L/min （可根据按使用要求设定自动调节）

1.7供水压力：0 ~ 0.35Mpa

1.8换热量： 20kW

1.9加热量：12kW （按将60L水在0.5h内加热温升80°C）

1.10电器功率：

水泵—1.5kW

加热器---12kW

1.11水箱容积： >60L

2、系统的配置要求

2.1系统构成

     系统主要由机架、恒温水箱、不锈钢水泵、热交换器、PID温度调节仪、PID流量调节仪、电动比例调节阀、加热器、温度传感器、压力传感器、流量传感器、显示仪表、电器元件及管阀类元件等组成，其主要作用是利用冷水机提供低温水源，通过热交换器对电机冷却水进行冷却，恒温控制系统使冷却水保持设定的温度，再由水泵将恒定的冷却水输入需要冷却的设备。以保证设备的正常工作。

2.2流量调节与控制功能

    设备设有循环水回路,在供水管路中装有流量计和数显仪表，流量的控制采用自动智能调节，配置PID智能流量调节仪和电动比例流量调节阀，可以根据试验要求并设定所需的流量值，系统会自动调节流量至设定值。

2.3、恒温控制系统需求

    恒温控制系统主要由PID智能温度调节仪、热交换器、电动比例调节阀、加热器组成。智能温度调节仪将温度传感器的温度信号，通过智能调节仪转换为线性电流输出控制信号来调控电动调节阀的开度，从而达到稳定控制外部低温循环水流量的目的。

    当水箱内的温度低于温度设定值的下限时，热交换器低温水进口的电动比例调节阀关闭，循环水不能被冷却，同时电加热器开始工作，当温度回升至设定的温度时，电加热器停止工作，若温度高于设定值时，热交换器低温水进口的电动比例调节阀缓慢开启，低温水进入热交换器，循环水被冷却。温度调节可以根据冷却水的温差自动调节电动比例调节阀阀门开度，使水温保持恒定。此外，在温度控制器上还设置有高温报警，当温度控制系统发生故障，水温超出所设置的高温报警范围，控制箱面板上相应的指示灯显示，同时，报警器发出音响信号。

    控制温度及高温报警温度均可通过智能温度控制器面板上的按键任意设定。工作时，其设定温度和实测温度均在显示窗上显示。

    加热器设有手动控制开关。

2.4、电器系统要求

   电器系统采用自动开关、交流接触器、热过载继电器、漏电保护开关、操作开关、按扭、指示灯等。

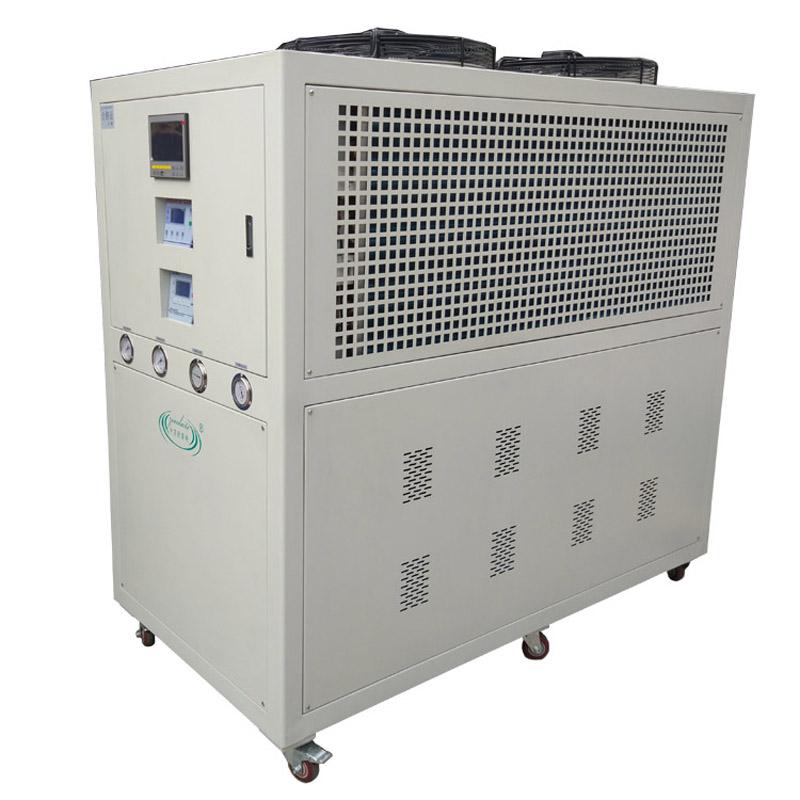

   在控制箱面板上设有总电源指示灯、水泵的运行指示灯、水泵的运行开关、电源总开关、加热器运行指示灯、加热器运行开关、补水开关、补水指示灯、过载报警指示灯、高温报警指示灯、温度调节仪上有设定值显示窗和测量值显示窗、PID智能调节仪上显示流量设定值和测量值、智能数显压力表显示进口压力值、2个智能数显温度表显示进、出水温度值。当系统运行时，内部设备的运转工况在面板上均有显示，整个运行情况一目了然，便于监控。当某一部位发生故障时，其报警指示灯由发光显示，同时伴有音响报警，这样可以很快的知道故障部位。

2.5、机柜

   采用钢结构扳金焊接，表面喷塑，正面上部为电器柜,上面布置有仪表、指示灯、操作开关等，侧面及顶面均为可脱卸活动门，便于装配及维修保养。

2.6、水箱

   水箱采用全不锈钢制作并包有保温材料，设有有排水阀、补水电磁阀、液位显示器等，液位显示器标有水箱容积刻度，可根据试验要求加注所需的循环水。

2.7、压力测量

   压力测量采用压力传感器和数显仪表显示。

二. 冷水机

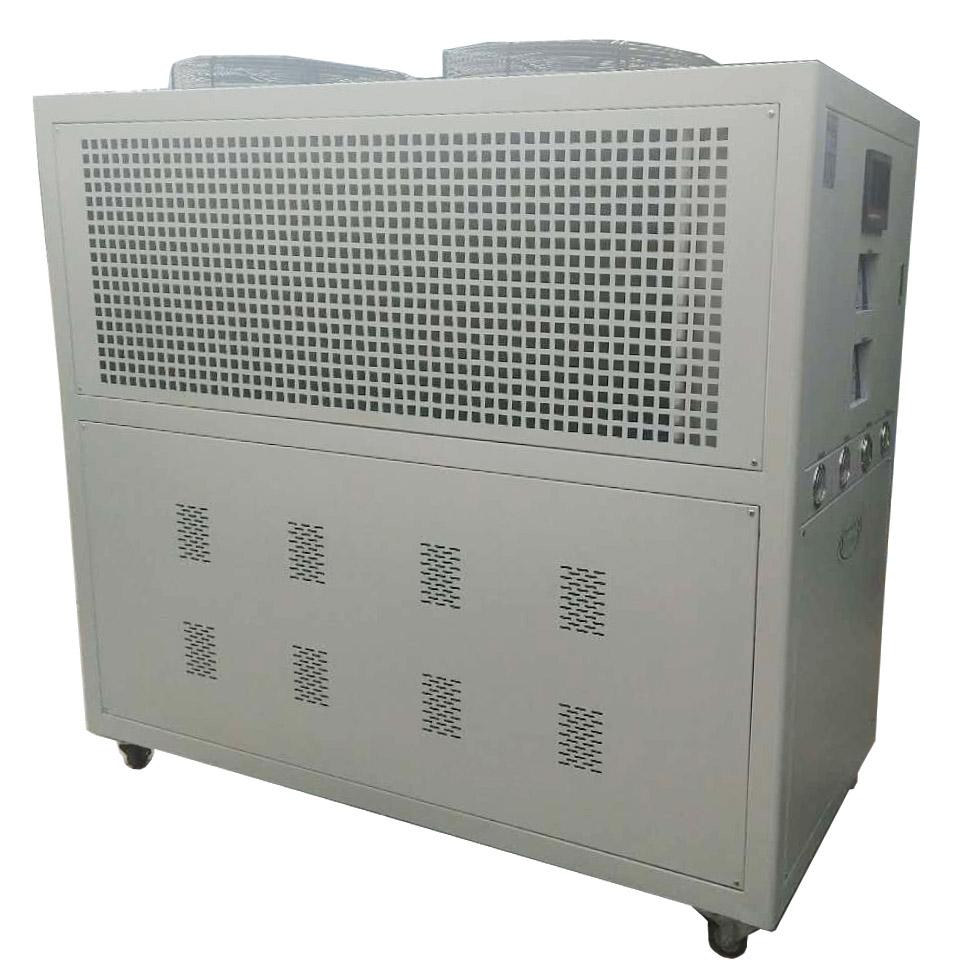

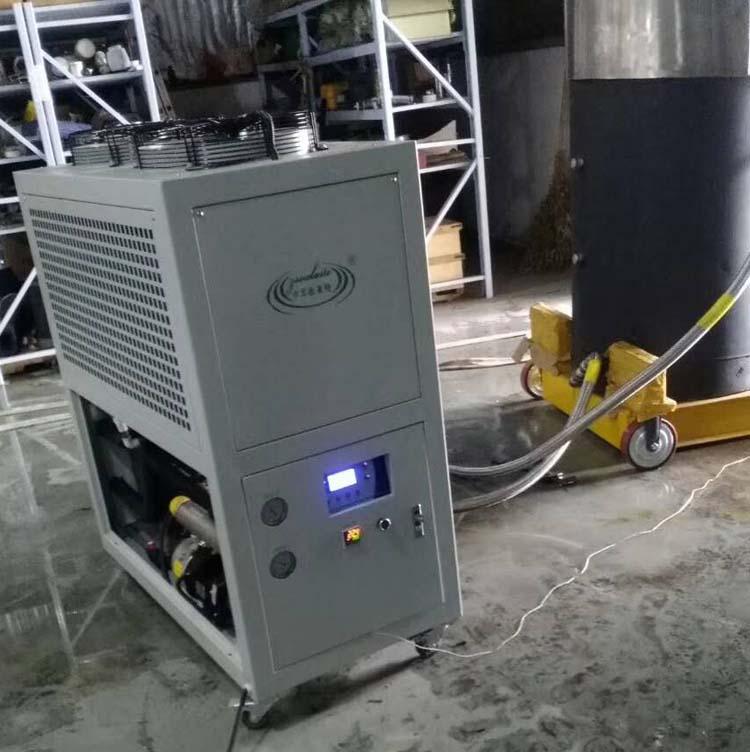

采用风冷压缩机制冷的冷水机组，机组向恒温控制设备提供低温的循环水并带走恒温控制设备中产生的热量流回水箱进行冷却，制冷机组根据设定温度及温差自动运行。

1、冷水机的主要技术参数

1.1制冷系统：制冷压缩机、干燥过滤器、膨胀阀等均采用进口优质产品。蒸发器、风冷凝器、压力控制器、储液器、微电脑温控仪等均采用国产优质产品。

1.2工作环境温度：-5 ~ 45℃

1.3温控范围：10 ~ 30℃ (温度可调)

1.4工作电源：3-380V  50Hz

1.5制冷量：20KW （蒸发温度0℃,冷凝温度40℃）

1.6制冷剂：R22

1.7冷凝方式：风冷上排风

1.8冷却水流量：3 m3/h

1.9水泵压力： 0.2Mpa

1.10保护功能：电机热过载保护 、相序及缺相保护、短路保护、制冷系统高、低压保护、断水及防冻保护。

1.11微电脑温度控制器面板显示：设定温度及实测温度显示、水泵、制冷机组运行指示灯、各种报警信号在故障发生时发出声光信号并显示故障代码。

1.12压缩机吸气及排气压力有充油不锈钢压力表在面板上显示，可供观察系统运行工况。

1.13水泵、热交换器及管件全部采用不锈钢材质，保证设备冷却管路清洁。

1.14管口尺寸：进水口—DN25、回水口—DN25（1”）、

1.15 电气控制：配置自动开关、交流接触器、热过载保护器等电气元件。
