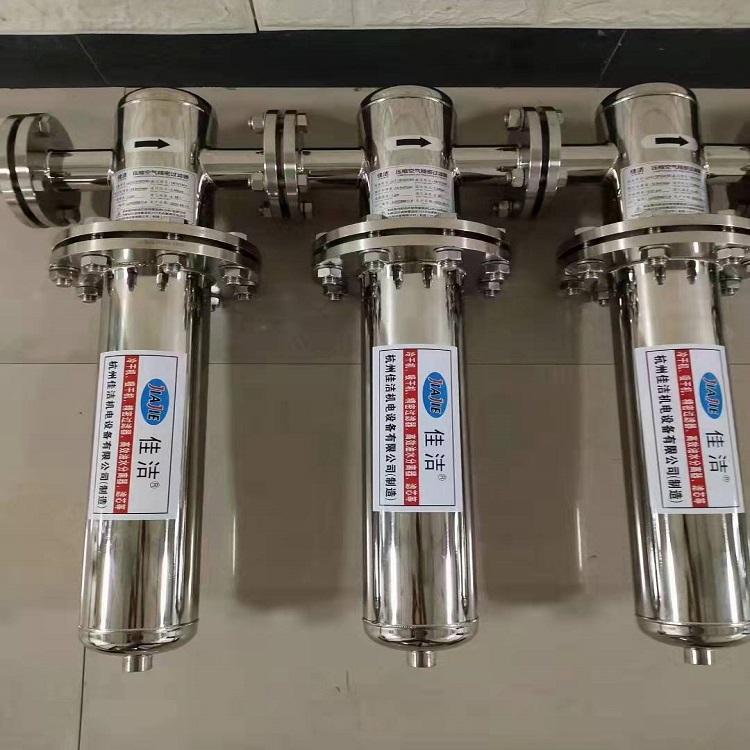

不锈钢负压除菌过滤器

4国产品牌滤芯均为我司生产的替代原厂品牌滤芯，其过滤滤材采用德国原装进口HV公司产品，注册商标为“佳洁”牌。本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。进口滤芯和过滤器为原装进口，有防伪标志。我司长期为国内各大企业贴牌生产各种款式的压缩空气精密过滤器滤芯。欢迎来电咨询！

一    产品简介

通过对近百家医院及代理商的调研，我们发现医院中心吸引系统普遍存在很多问题。为更好地保证医护人员、患者和广大人民群众的生命安全。佳洁不锈钢除菌过滤器是医院负压排放除菌的理想选择。

真空除菌过滤器性能要求

按照 BS3928:1969 测试办法，过滤效率超过 99.995% 真空度 630mbar 的情况下，压差损失不超过 30mbar   需要具有过滤器更换和处理的说明 AS2896 医疗气体系统这样阐述入口过滤器：医疗入口过滤器应该是细菌过滤器，选用合适的尺寸使压差不超过3.5KPa，滤芯应该满足ISO8573.1 一级要求 0.01μm 的过滤效率。   中国 GB50751-2012 医用气体工程技术规范对除菌过滤器的规定：5.2.16 过滤精度 0.01-0.2μm，过滤效率 99.995%。 应及时对除菌过滤器进行保养更换滤芯，以免压差过大影响系统流量。

   负压除菌过滤器主要是采用超大面积的除菌滤芯，快装式结构，过滤精度为0.22μ0.01μ，使用121℃洁净蒸汽定期灭菌，能99.995%除去细菌及各种噬菌体。是医用中心吸引系统行业里必须的环节，除菌过滤器是负压空气除菌的选择。除菌过滤器采用304或316L不锈钢材质制造壳体，并配合镜面抛光，达到无寄生细菌死角。除菌过滤器的滤芯采用蒸汽灭菌的PTFE折叠滤芯。滤芯具有抗高压、高温、疏水、高密度特性。

二 安装与配置

1. 负压除菌过滤器系统安装顺序：进气管路---1、集污罐—2、真空罐—3.不锈钢负压除菌过滤器（每台真空泵前加一台，方便更换滤芯等维护保养，如果只在总管上加一台，请一定要加装旁路，在出气口预留蒸汽或消毒液接入口）—4.真空泵--（水环式加气水分离器）5. 不锈钢排气口除菌过滤器---室外楼顶排放（远离其它吸气医疗设备，便于废气扩散。）

2.  医用除菌过滤器安装示意图 （多台真空泵）

3. 医用除菌过滤器一备一用安装示意图（单台真空泵）

一备一用使用方法A过滤器使用①.打开A1 A2阀门，②.关闭B1 B2 Z1 Z2阀门，使用3天后A过滤器需要蒸汽灭菌时切换至B过滤器使用①.打开B1 B2，②.关闭A1 A2，③.打开Z1（蒸汽阀门） ④20-30分钟后关闭Z1，同样方式切换AB过滤器 交替使用，如有大疫情真空泵超负荷运行可以同时使用A B二台过滤器①.打开A1 A2 B1 B2阀门，②.关闭Z1 Z2阀门

三  除菌过滤器的特点

　　（1）除菌过滤器一般采用十字悬挂式，水平进出。多芯过滤器可设计成落地式。

　　（2）有些使用场合根据实际需要分成预过滤器、精过滤器两种。

　　（3）空气流向：从外向内穿过滤芯，请根据壳体标签上箭头方向安装。

　　（4）进入除菌过滤器的空气必须先经过储气罐稳压预过滤器，否则将影响除菌滤芯的寿命，达不到预期的除菌效果。

　　（5）定期杀菌，根据实际使用情况每周1~2次，每次30分钟，采用经过洁净饱和蒸汽杀菌。蒸汽温度＜121℃，蒸汽压力＜0.3MPa。阀门须缓慢开关。灭菌过程须专人看管。

　　（6）经过100次蒸汽杀菌后或滤芯压差达到0.07-1.0MPa时，应更换新的除菌滤芯。

卫生级过滤器筒体全部采用优质304不锈钢材料制造，每台过滤器都是经过严格的选材及精心制造而成，无裂缝的流线型设计，具有良好的表面和较大的耐腐蚀能力，以达到防止细菌污染的质量标准，严格满足GMP标准要求。

四、处置措施建议:

1.排气口设置在地下室的应将排气口引至室外；排气口不应与医用空气进气口位于同一高度，与其他建筑物的门窗距离不应小于3米，不应设置在上风口，排气管的较低点上应配备一个泄水口；

3.排气口设置明显的有害气体警示标识并划出安全区域，禁止非工作人员进入

4.排气口加装除菌过滤器，应考虑处理量，选大不选小，保证排气的通畅，避免出现背压工作引起设备故障；蒸汽灭菌还应注意蒸汽冷凝水的收集和处理；不方便通蒸汽管路的，可选择独立式蒸汽发生器或用75%的酒精灌入消毒（具体安装过程中，预留接口）。

8.新建的负压吸引系统应在真空泵前加装不锈钢除菌过滤器，一用一备，定期更换滤芯；外壳必需采用304不锈钢，滤芯材料必需经气泡点检测合格的PTFE材质，过滤器内部材质可以承受蒸汽保压杀菌或消毒水浸灌处理。铝合金普通过滤器只能阻挡颗粒，不能过滤细菌和病毒也不能进行消毒处理，建议更换。重点医院考虑在真空泵后面增装除菌过滤器。并在过滤器前后加上阀门和旁通。

10.水环泵在水箱中需添加消毒剂，长期使用含氯成分的消毒剂有对水环式真空泵金属叶片造成腐蚀的风险，污水应排放至医院污水处理系统；

11.真空吸引站房可使用紫外线灯每日3次，每次60分钟定时消毒，紫外线灯开启时应有连锁功能的警示标示，避免人员误入:

12. 更换细菌过滤器滤芯时应采取个人防护，使用过的滤芯按感染性废物处理，泵房维保人员进入中心吸引站房，特别是使用水环式真空泵的站房，应保证个人防护；

13.应选用有防倒吸装置的负压吸引（调节）器；

14.有条件的医院可更换油润式真空泵或爪式（千式）真空泵，油润旋片真空泵内部可产生80-90℃的高温，爪式（干式）真空泵内部可产生150℃以上的高温，有助于病毒的灭活；进行整改时，应关闭传染科的真空吸引系统，先阻断传染源再整改；

15.有些加了紫外线 臭氧 等离子等尾端处理方法，无实际意思，一定要要加装除菌过滤器。

17.传染科须设置单独的医用中心吸引系统；

四  滤芯的更换注意事项（旧滤芯是感染性废物风险很高）

• 滤芯是易耗品，为保证过滤效果，请每使用3-6个月更换一次。　
• 请按排专业的人员更换滤芯，并做好个人防护工作，穿戴好护目镜，口罩和防护服等（参考GB11651《个体防护装备选用规范》），建议更换前用对过滤器用蒸汽杀菌，无蒸汽条件可往过滤器内注入75%乙醇并保持半小时杀菌　。
• 更换时严禁无关人员进入现场，更换完成后，可能会有传染源从管路跑出，需用紫外线等方法对泵房空间进行消毒杀菌，并且在一段时间内严禁人员入内。
• 旧滤芯请按传染性污染物的相关处置要求进行无害化处理，严禁随意丢抛弃。
