简介

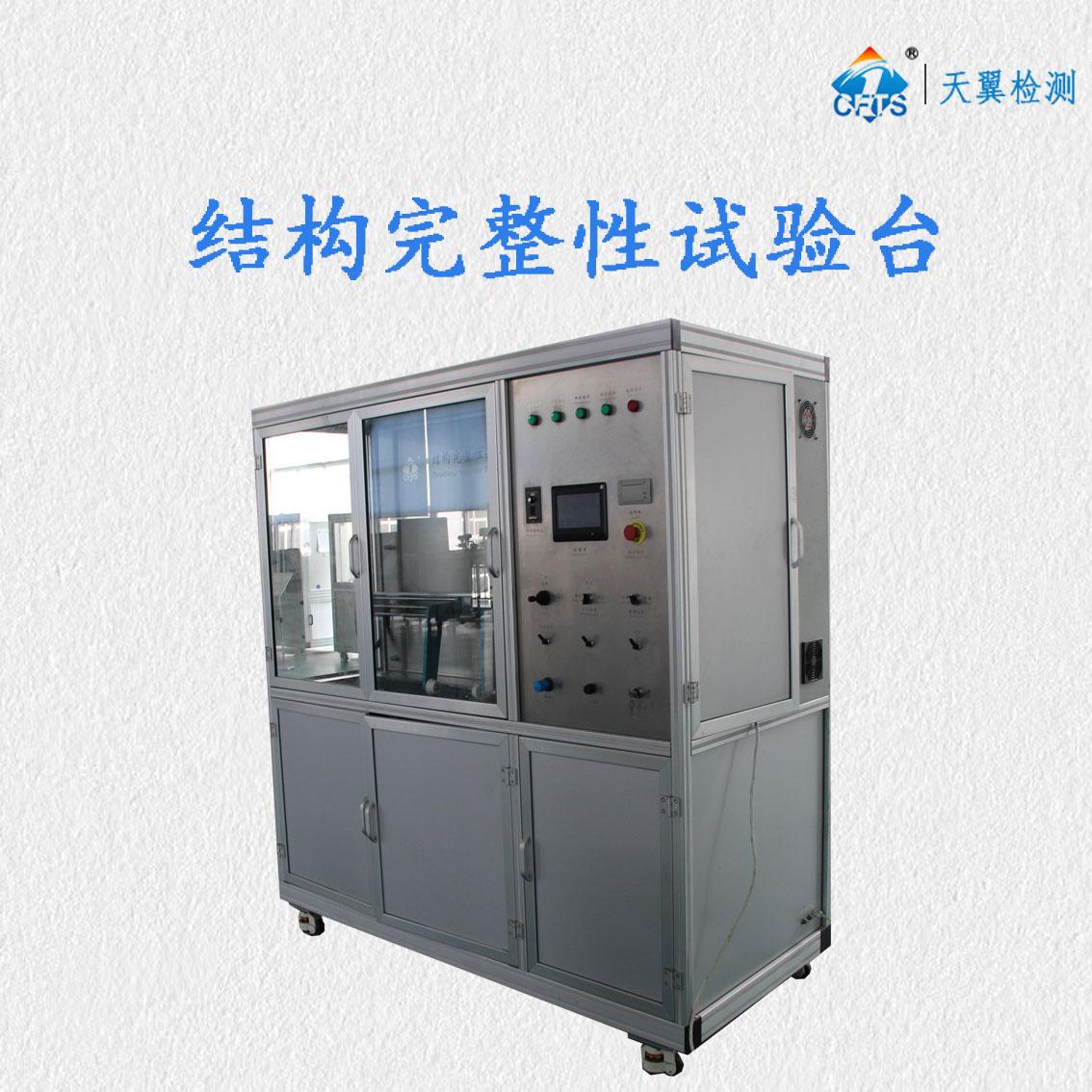

WZA-15K结构完整性是采用非破坏的方式测试试验材料孔径和精度的仪器，可根据采集的初始冒泡点及群泡点直接换算出滤材、滤芯的冒泡孔隙直径和过滤精度，并根据需要可对试验数据存储、查询与打印。滤芯产品的结构完整性验证和初始冒泡点的确定用于评定过滤器滤芯在制造、试验、使用过程中是否损坏，通过初始冒泡点的测量可用于研制产品的改进或制造过程的评价。

执行标准

1、 ISO 2942:2004 《液压滤芯  第1部分：结构完整性验证和初始冒泡点的确定》

2、 GB/T 14041.1—2007《液压滤芯  第1部分：结构完整性验证和初始冒泡点的确定》

测试对象

过滤器滤芯

滤材

测试项目

滤芯初始泡点的确定。

滤芯的结构完整特性。

功能及特点

1.1  试验台机架采用高强度工业铝型材，具有重量轻、强度高、外形美观等诸多优点。

1.2  气源装置与台架分离，减少震动对测试结果的影响。

1.3  采用型微电脑触摸屏控制，实时显示测试数据，并可瞬间锁定试验压力。

1.4  可对试验数据进行存储，便于后期根据需要查询与打印。

1.5  设备采用高精度压差传感器和进口调节阀，测试与控制更加精确。

1.6  自带储液罐和加、排液装置，调整液位方便、快捷。

1.7  设备安装有净化过滤器，可对试验液进行净化处理。

1.8  装有升降夹紧装置，试验时可完成滤芯浸泡和夹紧密封，避免直接接触有害试液。

1.9  安装有自动旋转装置，滤芯转速可根据需要进行调整。

1.10  设置有滤芯吹干功能，完成试验后可快速吹干测试滤芯。

主要结构说明

试验台由试验台机架、试验系统、辅助系统、电气控制系统等四部分组成。
