产品编号P/N: GPSGN001-SMA

介质天线

尺寸

25×25×4mm

频率

1575-1610MHz

中心频率

1590MHz+/-3MHz

(GPS:1575.42Hz, GLONASS:1602MHz)

驻波比

1.5:1

衰减

fo±100MHz＞30dB

阻抗

50 ohm

峰值增益

＞3dBic, 7×7cm 接地面

增益范围

＞-4dBic at –90°＜0＜+90°(over 75% Volume)

极化方式

右旋RHCP

放大器

放大器增益

(不带线)

28dB Typical

噪声系数

1.5dB

驻波比

＜1.65

DC电压

2.7V-5.0V±0.5V

DC电流

13mA Max (5V DC)

机械参数

重量

＜200g

天线尺寸

48.5x38.5x15.5mm

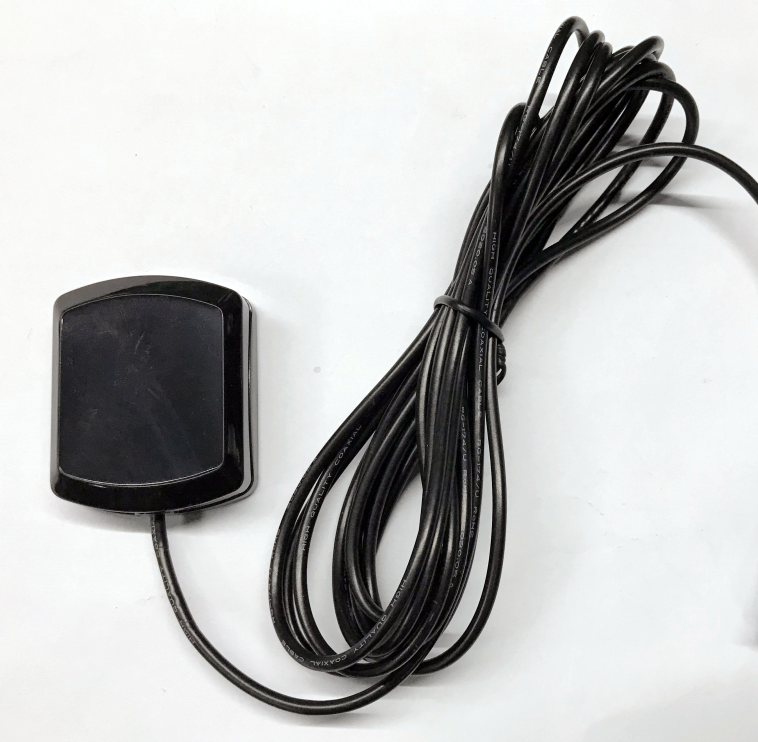

线材

3m RG174线

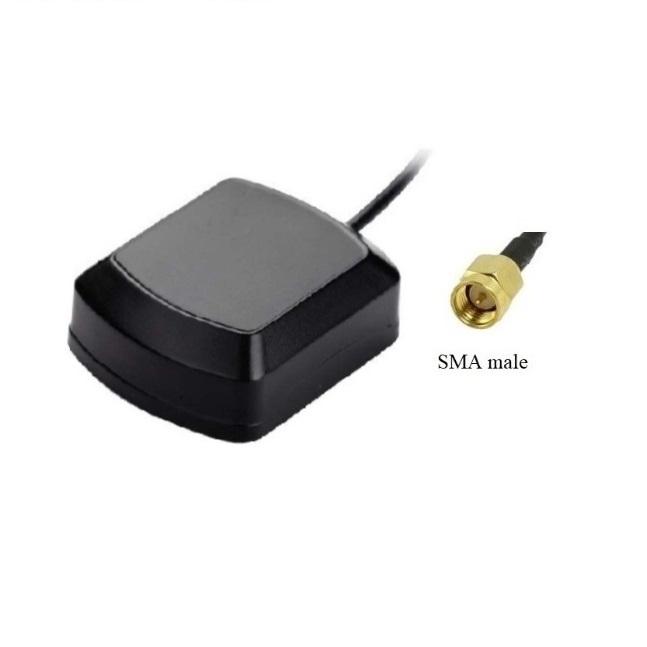

接头

SMA公直

其它线材

RG316, LMR100或其它

其它线长

50cm, 100cm, 200cm, 4m, 5m或其它

其它接头

SMB, FAKRA, FME, MCX, MMCX, BNC, TNC或其它

安装方式

磁铁或3M胶

外壳

黑色ABS

环境参数

工作温度

-40℃~+85℃

振动

Sine sweep 1g(0-p), 10~50~10Hz each axis

湿度

95%~100%RH

防水等级

IP67
