螺丝安装防水IP67室外用高增益小尺寸GPS Glonass

螺丝安装防水IP67室外用高增益小尺寸GPS Glonass GSM 3g车载2合1组合天线
型号:GPSGN/GSM006
品牌:慧联
原产地:中国
类别:电子、电力 / 天线
标签︰gps gsm 3g天线 , 螺丝安装组合天线 , 2合1车载天线
单价: ¥56 / 件
最少订量:10 件

产品描述

GPS GN/GSM 3G/WIFI组合天线规格:

产品编号P/N: GPSGN/GSM006

介质天线

尺寸

25×25×4mm

频率

1575-1610MHz

中心频率

1590MHz+/-3MHz

(GPS:1575.42Hz, GLONASS:1602MHz)

驻波比

≤1.5

衰减

fo±100MHz>30dB

阻抗

50 ohm

峰值增益

>3dBic, 7×7cm 接地面

增益范围

>-4dBic at –90°<0<+90°(over 75% Volume)

极化方式

右旋RHCP

放大器

放大器增益

(不带线)



28dB Typical

噪声系数

1.5dB

驻波比

≤1.65

DC电压

2.7V-5.0V±0.5V

DC电流

13mA Max (5V DC)

GSM 3G规格

频率

824-960/1710-2170MHz

驻波比

≤2.0

增益

2.5dBi

极化

Vertical

辐射性

Omni directional

输入最大功率(W)

20

阻抗

50 ohm

机械参数

重量

<300g

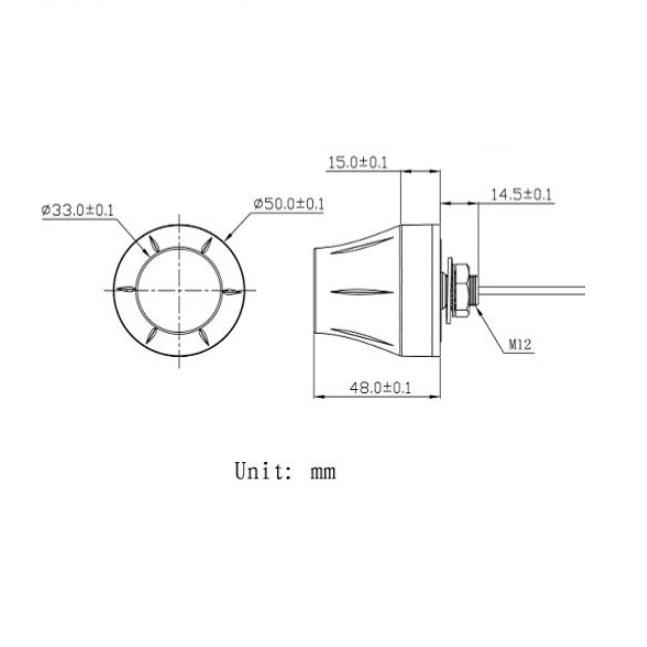

尺寸

Ø50×48mm

线材

GPS GN: 4m RG174线

GSM 3G: 4m RG174线

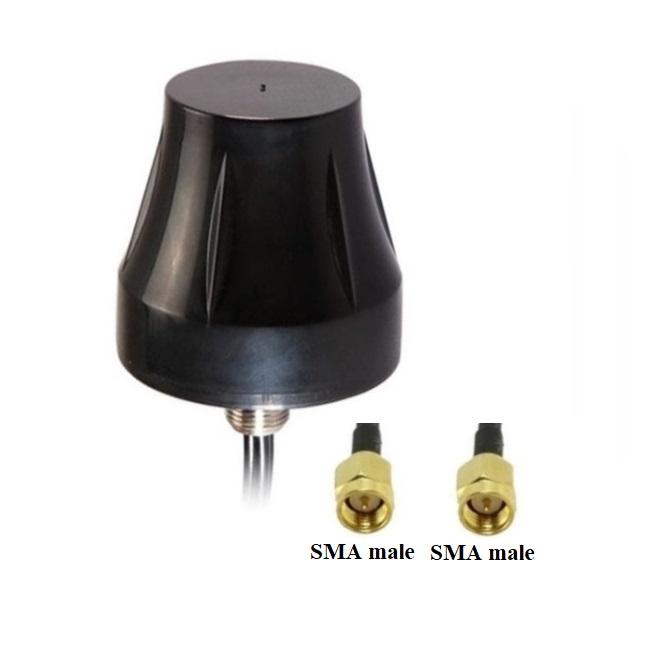

接头

GPS GN: SMA公直

GSM 3G: SMA公直

其它线材

RG316, LMR100或其它

其它线长

50cm, 100cm, 200cm, 300cm或其它

其它接头

SMB, FME, FAKRA, MMCX, MCX, BNC, TNC或其它

安装方式

螺丝安装(M12)

外壳

Black ABS

环境参数

工作温度

-40℃~+85℃

振动

Sine sweep 1g(0-p), 10~50~10Hz each axis

湿度

95%~100%RH

防水等级

IP67

付款方式︰TT, PayPal
螺丝安装防水IP67室外用高增益小尺寸GPS Glonass GSM 3g车载2合1组合天线 1螺丝安装防水IP67室外用高增益小尺寸GPS Glonass GSM 3g车载2合1组合天线 2
