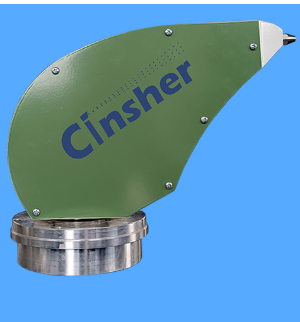

全智能高压360°旋转雾桩主机喷淋道路山坡

型号：	TF15
品牌：	CISNHER
原产地：	中国
类别：	工业设备 / 环保设备 / 空气净化装置
标签︰	道路抑尘 , 环境除臭 , 山坡抑尘
单价：	¥10 / 台
最少订量：	1 台

发送查询

产品描述

e07c7c411c9622f8cfee0f4638db71

干雾加湿器、喷雾降温设备

详细描述


1．房舍内有效降温 CR/GW气雾降温系统，利用特殊的二次雾化原理，在低压的状态下使气雾达到最理想效果。在气雾产生同时有效促使空间内气流对流运动，舍内的热量被细小的气雾颗粒蒸发吸收带走，从而达到极佳的冷却降温效果。 2．房舍内空气加湿秋冬季保持房舍内稳定的空气湿度是保证禽畜健康生产之必须，雾佳宝高效的气雾性能，可以为房舍内提供恒定、适宜的湿度环境。在内陆省区，常年干燥、湿度偏低，雾佳宝可以为您提供最佳环境。 3．带鸡（畜）消毒和药物防治功能气雾产生过程中，只要在液路中加入消毒剂或治疗的药物，即可实现喷雾消毒或治疗功效。均匀、全面的气雾覆盖，使得带鸡（畜）消毒更彻底，气雾治疗更有效。
4．高效除尘舍内的粉尘粒子是病原微生物的重要载体。均匀密集的气雾可有效吸附并显著降低舍内粉尘含量，使禽（畜）呼吸道病毒病和大肠杆菌病的发病率大大下降，健康水平明显提高。

1．可控的压力设定，可控的覆盖范围
单个CINSHER/GW 在3bar压力时，喷嘴单边气雾距离达5--6米，可以实现100平方米的理想加湿、冷却管理。

2．气体动力，两级雾化喷雾系统
以气体作为动力，会促进喷雾时空气的流动，达到环境改善，避免了水帘降温效果前后不均的现象。

3. 双联控设计，有效防止喷嘴堵塞
气、水路混配设计，解决了传统喷雾工艺方式喷嘴易堵塞的问题。

4．高质量的喷雾颗粒，避免湿地发生
两级雾化系统，喷雾颗粒的均匀性无与伦比，极细微的水雾能够快速蒸发，避免湿地现象的发生。

材料	主壳体路	聚丙烯（PP）	防腐耐用
	喷嘴	316不锈钢	防腐经久耐用
	护圈	氟橡胶	—
重量	单个喷嘴	210g	—
重量	4个喷嘴	250g	—
连接方式	气路	Rc1/4	管子直径Φ10mm
连接方式	水	Rc1/8	管子直径Φ8mm

●可控的压力设定，可控的覆盖范围；
●气体动力，两级雾化系统；
●高质量的喷雾颗粒，避免湿地发生；
●气路延时设计，有效防止喷嘴堵塞；
●配有温、湿度自动控制传感器，可根据实际空气温湿度实现自动加湿、降温；
●安装快捷方便，用户只要连接空气压缩机，就可以轻松喷雾工作；
●免维护设计，使用寿命长，可一直保持良好的喷雾状态。下表是在3bar水压与气压的条件下，不同喷雾嘴的参数

喷嘴型号 (bar)	喷雾量（L/h）	耗气量（m³/min）	喷雾距离（m）	喷雾颗粒（ µm ）	雾滴到达面积（m²）
1	11	≥0.150	12-15	5-10	150-200
2	13	≥0.150	12-15	20-30	150-200
3	18	≥0.150	12-15	40-60	150-200

3bar压力
设备数量（套）	水流量（L/h）	总耗气量（ m³/min)	空压机容积流量 ( m³/min)	空压机工作压力（Bar)	空压机功率 (Kw)
1	11	0.150	0.20	8	1.8
2	22	0.300	0.32	8	3.0
3	33	0.450	0.48	8	3.0
4	44	0.600	0.60	8	4.0
5	55	0.750	0.75	8	4.0
6	66	0.900	1.00	8	7.5
8	88	1.200	1.30	8	11
10	110	1.500	1.60	8	11
12	132	1.800	2.00	8	15
18	198	2.700	3.00	8	22

1.结构特征：
四个喷嘴紧凑合理布局，有效减少传输损耗，实现了360度全方位覆盖；内部结构根据浮力和杠杆原理所做的巧妙设
计，有效使供水量均匀供给，保证雾线的一致性和均匀性。

2.工作原理：
它采用虹吸雾化系统原理，分离的压缩气体和液体在特制的不锈钢喷头处汇合，实现两级雾化。获得最佳的喷雾效
果，喷雾颗粒直径为5～10um。


标配雾化本机　　气路PU风管　　水路尼龙管辅助配套件

前置水过滤器	电脑控制系统	温湿度感应器

安装要求：
1．空压机、前置水过滤器、温湿度控制器等辅助件根据实际场景合理布置。引接出气管和水管管路，气、水路中安
装总的球阀开关。
2．舍室内拉直径4mm的钢丝，钢丝两端用膨胀钩螺栓固定在墙上，钢丝通过不锈钢拉紧丝张紧。钢丝离地面标准高
度为2.3米。气、水管固定在钢丝上。
3．如果安装位置不是标准高度2.3米而是较高位置时，需要采取措施避免掉下来。
4．水平安装雾佳宝，不要在喷嘴的正下方近距离放其它东西。
5．雾化套件通过快速挂钩直接悬挂在钢丝上。
6．布局示意图：

使用操作步骤：
(1).确保使用清洁的压缩空气和水：
空气必须是洁净的，除油、除水和除灰尘，故空压机输出气源端必须有空气过滤器。水应该尽可能纯净，故水路输
入源端必须需有前置过滤器。如使用井水等硬度大的水时，建议使用水软化处理装置或水纯净处装置来优化水质。
(2).检查气路和水路管子连接密封性，确保无漏气漏水现象。
(3).刚开始调试时，温湿度控制器中电磁阀处关闭状态，故需要将温湿度控制器的温湿度预设置值设定为小于实际
温湿度值，以便控制器打开电磁阀。
(4).确保空气和液体供应充足：
先开启空压机，待其供气源稳定时，开启气路、水路总开关。
(5).开启所有雾佳宝套件的气、水路球阀。检查其压力表压力是否为3bar.
维护与保养
1. 定期检查、清洗空气过滤器、水过滤器等过滤器材，避免其堵塞，影响气、水源供应，周期为一个月一次或更短
时间。
2. 定期检查水、气路管道是否被污垢堵塞，周期为一个月一次或更短时间。
3. 定期用CR/GW自带小工具，清理喷嘴孔和其水路内部过滤网，避免被污垢堵塞。

(1).水路不需要液体压力控制单元。因为水是通过虹吸原理输送的，所以仅仅需要0.5～4bar的很低水压。
(2).如果喷嘴或管路系统发生泄漏，或类似危险因素可能存在，请停止使用雾佳宝。
(3).确保水管和气管连接牢固。
(4).气压值在1～4bar,水压0.5～4bar，连接软管耐压力为5bar.
(5).不要把设备直接暴露在太阳射线下，环境温度过高或过低请不要使用，合适的环境温度范围为1～60℃。
(6).因温湿度实现自动控制，故空压机需要一直处于开机工作状态

1．喷嘴处无雾线：
(1) 检查空压机是否供气正常，空气过滤器、水前置过滤器是否堵塞。
(2) 检查气、水路阀门是否开启，管道是否被堵塞，是否有泄漏处。
(3) 检查雾佳宝气、水路球阀是否开启。内部进水处过滤网是否被堵塞。喷嘴是否被堵塞。
2.雾线距离短：

(1) 检查空压机供气压力是否正常，空气过滤器是否堵塞。
(2) 检查气、水路管道是否被堵塞，是否有泄漏处。
(3) 调整CINSHER/GW上方的的压力表使其压力为3bar。

3.雾滴大小问题：
(1) 若雾滴颗粒太小，可调低雾佳宝压力表压力值。
(2) 若雾滴颗粒太大，可调高雾佳宝压力表压力值。
