无线以太网通信模块可以通过网络进行远程控制

无线以太网通信模块可以通过网络进行远程控制
型号:DTD418MB-8
品牌:达泰
原产地:中国
类别:电子、电力 / 仪器、仪表 / 自动化成套控制系统
标签︰无线以太网通信 , PLC无线通信模块 , 交换机无线通讯
单价: ¥1800 / 块
最少订量:1 块

产品描述

工业交换机之间Profinet无线以太网通信方案

工业交换机之间Profinet无线以太网通信方案



★ 特别声明:文章及方案图片皆为达泰电子原创,转载请标明出处。

在实际应用中,车间里控制柜内会有PLC、伺服电机、变频器等设备同时与触摸屏做数据交互,这些设备一般通过工业交换机进行数据组网。总控室内的PC组态软件往往需要采集到,车间内各部分触摸屏、PLC、变频器等设备信号,此时往往是工业交换机之间需要实现无线通讯。
本方案以组态王、西门子触摸屏、两台交换机和2台西门子S7-200SMART为例,介绍工业交换机在Profinet协议下的自组网无线通信实现过程。在本方案中采用了达泰西门子PLC无线通讯终端——DTD418MB,作为实现无线通讯的硬件设备。

一、方案概述

本方案中,用户,无需更改网络参数和原有程序,也不必了解协议细节,通过西安达泰电子欧美系PLC专用无线通讯终端-- DTD418MB,即可直接实现工业交换机之间无线以太网通讯。

无线网络图 ▼


西门子PLC无线通信,无线以太网,以太网模块,组态无线连接plc,PLC网口无线模块,交换机无线通讯,无线网关

二、测试设备与参数

● 西门子PLC型号:S7-200Smart × 2台
● 上位机:组态王6.55 × 1台
● 西门子触摸屏: SMART 700 IE V3 × 1台
● 工业交换机:DT4050 × 2台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 4块
● 主从关系:2主2从
● 通讯接口:RJ45接口
● 供电:12-24VDC
● 通讯协议:Profinet协议
● 传输距离:100米,1KM

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418MB采用 2x2 两发两收无线架构,空中传输速率高达 300Mbps,兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议,并采用 OFDM 调制及 MINO 技术,使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统,同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网,将分散不便于挖沟布线的设备连接在一起,不需要编写程序,不需要布线,并且稳定可靠。

西门子PLC无线通信,无线以太网,以太网模块,组态无线连接plc,PLC网口无线模块,交换机无线通讯,无线网关

■ 主 要 特 征:

◆ 可以直接代替有线以太网线,实现无线组网;

◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等;

◆ 全数字无线加密传输方式,不插卡无运行费用;

◆ 无需更改程序,即插即用,自适应接口协议;

◆ 二十年工业现场运行经验:可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

1、上位机与DTD418MB接线:
用一根通讯线,一端接入DTD418M的RJ45接口,另一端接入上位机的RJ45接口。


2、触摸屏与DTD418MB接线:
用一根通讯线,一端接入DTD418M的RJ45接口,另一端接入西门子触摸屏的RJ45接口。


3、PLC与DTD418MB接线:
用一根通讯线,一端接入DTD418M的RJ45接口,另一端接入S7-200SMART的RJ45接口。


五、配置组态王TCP驱动文件



1.打开相关文件夹

2.搜索kvS7200.ini文件,以记事本的方式打开

图片2 (1).png

3.修改如下

图片3 (1).png

其中的“192.168.2.10”是cpu的ip地址。如果有多台,应列出它们的ip地址。“0”表示CPU的槽号。注:S7-200TCP默认CPU槽号为0。

西门子PLC无线通信,无线以太网,以太网模块,组态无线连接plc,PLC网口无线模块,交换机无线通讯,无线网关

六、组态王配置

1. 创建一个工程,输入名称,点击“是”

图片4 (1).png

2.点击设备选择S7—200TCP驱动

图片6 (1).png

3.输入逻辑名称

4.选择任意串口或者默认

5.设置200SMART PLC IP地址

图片7 (1).png

6.默认参数

七、设置组态王画面

1. 数据词典—定义变量

图片8 (1).png

2.画面—创建一个新画面


3.关联变量

图片10 (1).png图片11 (1).png

八、触摸屏配置

1. 配置屏的选型

点击菜单栏“项目”——选择“新建”——选择触摸屏型号“Smart 700 IE V3”——设备版本“3.0.2.0”这里选择版本和触摸屏版本要一致,否则下载程序失败。然后点击确定。

图片12 (1).png

2.配置触摸屏和2台PLC连接

图片13 (1).png

3.变量设置

将2台PLC的M0.0-M0.3在这里设置为触摸屏“按钮”的变量,将2台PLC的Q0.0-Q0.3在这里设置为触摸屏的“指示灯”变量。

4.建立文本列表

5.新建画面设置


6.下载程序

以上配置完成点击菜单栏“项目”里面“编译器”再点击生成。编译成功后保存项目,再点击“传送”——“传输”在弹出对话框选择如下,再点击“传送”可下载成功。

图片16 (1).png

九、PLC程序的下载

1、①号PLC设置

图片17 (1).png

2、②号PLC设置

图片18 (1).png

十、测试方法

1、用组态王/触摸屏的M点按钮控制PLC对应的Q点,同时在组态王/触摸屏上监测Q点输出。
2、给PLC的I点输入信号,看组态王/触摸屏是否有监测到相应点的信号。

西门子PLC无线通信,无线以太网,以太网模块,组态无线连接plc,PLC网口无线模块,交换机无线通讯,无线网关



十一、服务介绍

1. 关于产品

我们是厂家;我们没有代理及经销商,请联系西安达泰电子有限责任公司。

2.关于快递

我们合作的快递是:顺丰、京东快递,仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递,请提前主动联系我们沟通解决。

3.关于发货

生产部根据货期安排生产,会在付款后及时安排发货。产品货期以销售合同为准。

4. 售后服务

我公司提供的产品,如因产品质量问题(人为因素损坏除外),自客户收到产品之日起六个月内包换,两年内免费维修,两年后只收取维修成本费用;无论什么问题,均可致电我公司售后技术支持,我们将全力为您解决问题,“以客户为重”是我们达泰一贯秉承的服务理念。

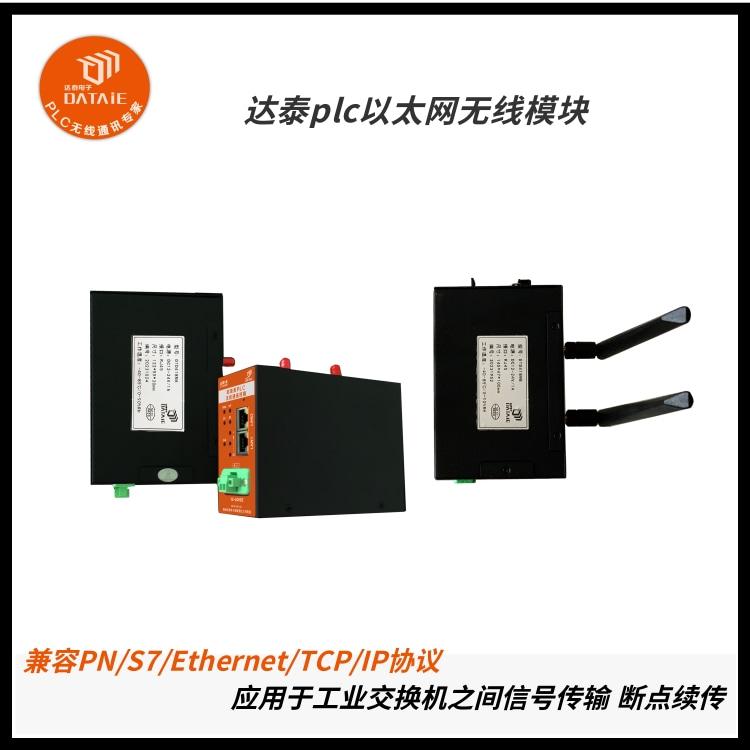

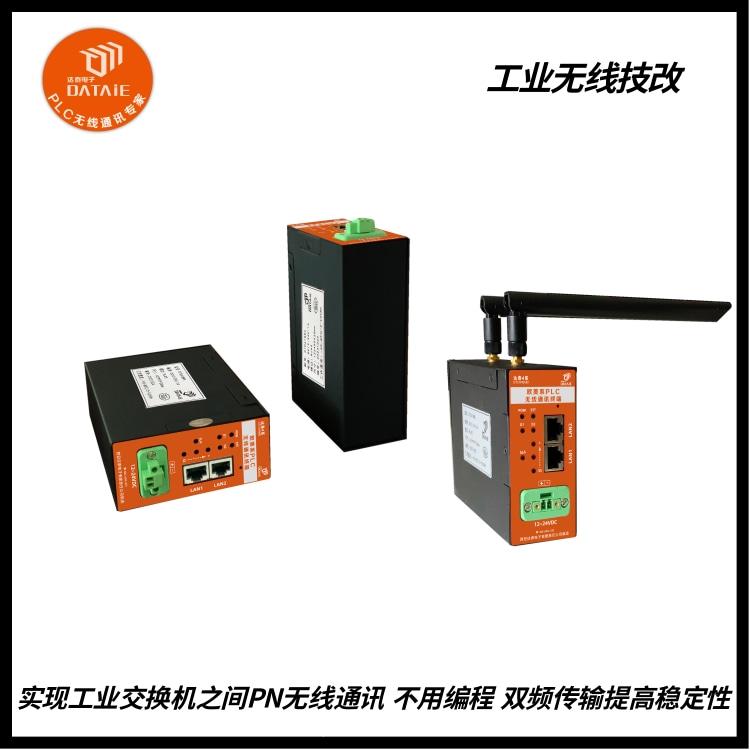

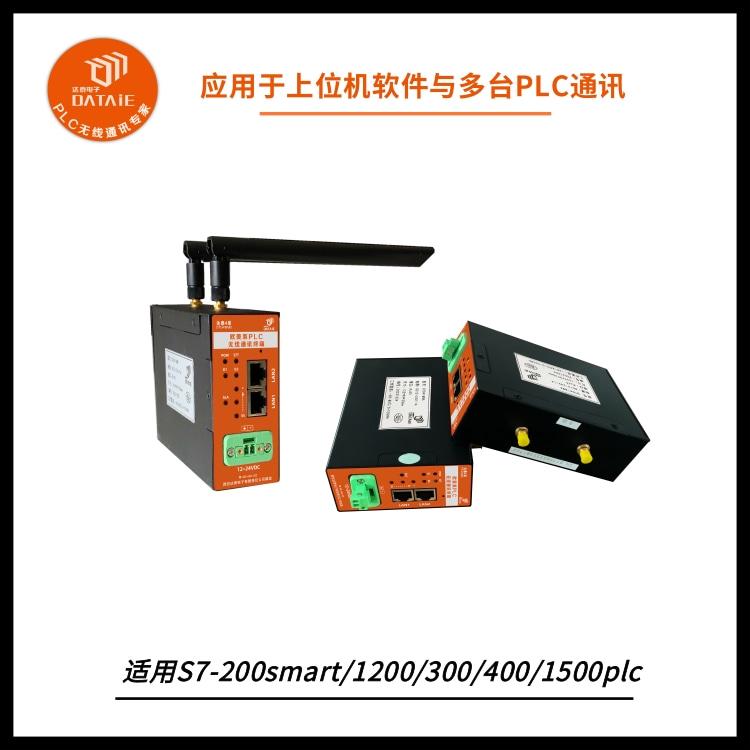

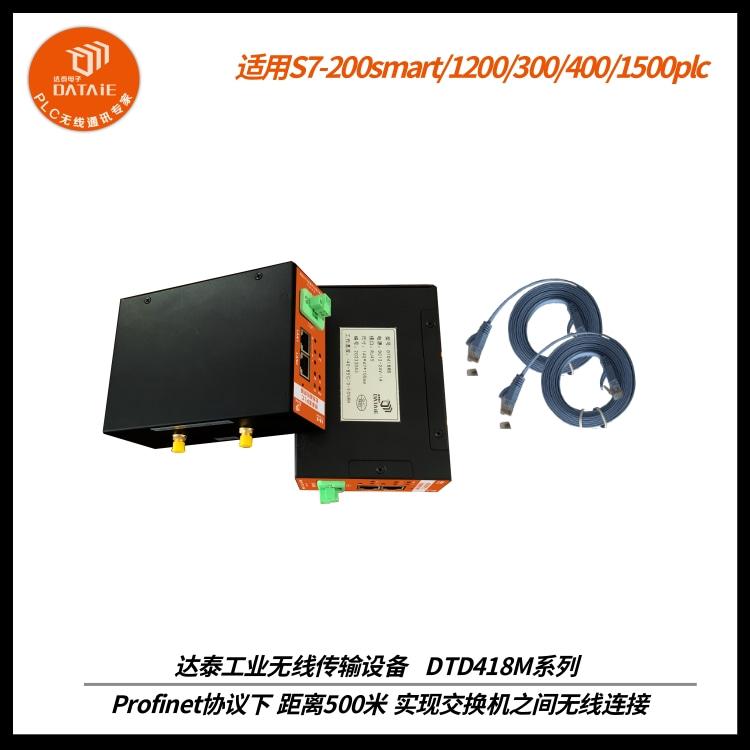

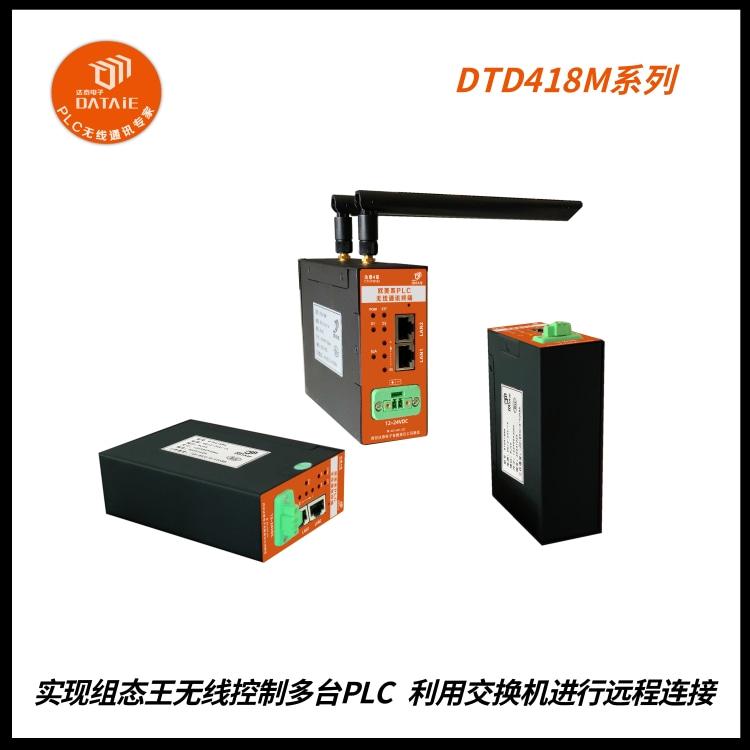

无线以太网通信模块可以通过网络进行远程控制 1无线以太网通信模块可以通过网络进行远程控制 2无线以太网通信模块可以通过网络进行远程控制 3无线以太网通信模块可以通过网络进行远程控制 4无线以太网通信模块可以通过网络进行远程控制 5
