高新兴 ME3630-W Mini PCIe LTE Cat

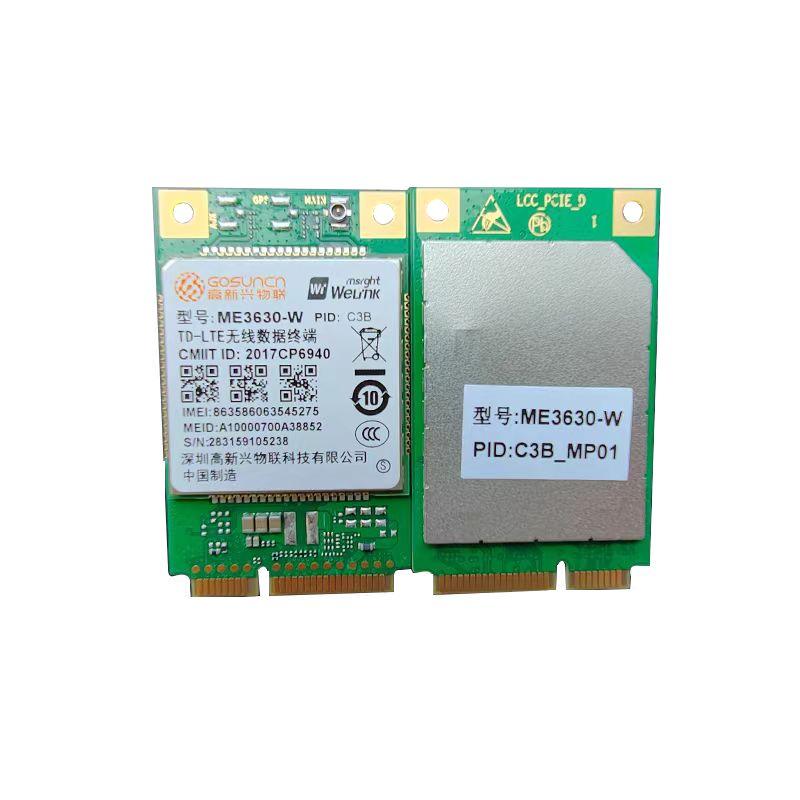

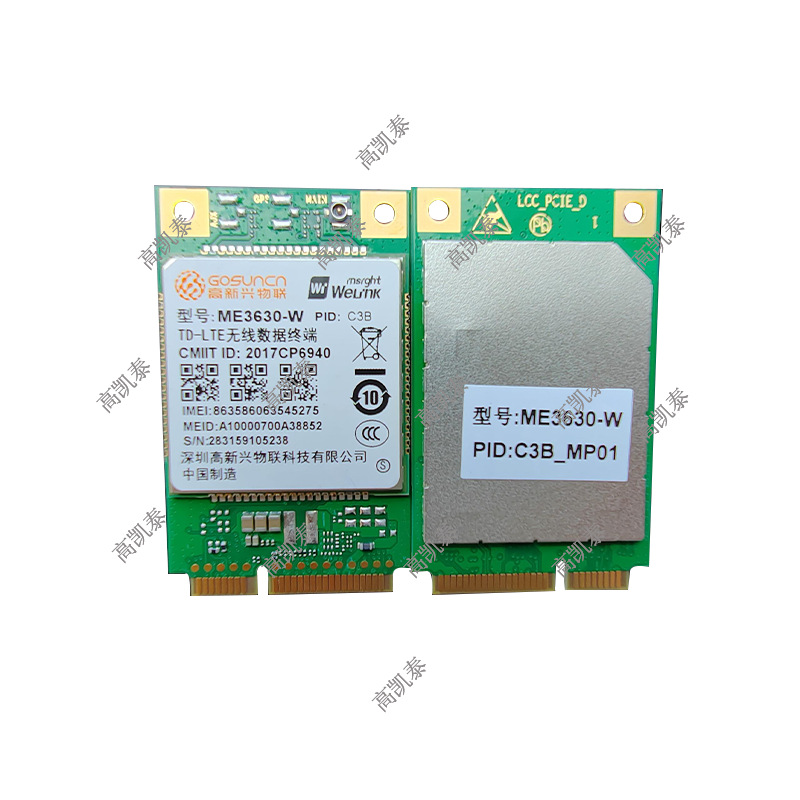

高新兴 ME3630-W Mini PCIe LTE Cat.4无线通讯模组  4G全网通
型号:ME3630-W Mini P
品牌:高新兴
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰ME3630-W Mini PC , Cat.4无线通讯模组 , 4G全网通模组
单价: ¥10 / 件
最少订量:1 件

产品描述

详情页(6)-恢复的_01


产品描述:

  •  ME3630-W Mini PCIe系列无线通讯模组支持LTECat.4七模全网通。在LTE制式下,该模组可以提供最大50Mbps上行速率和150Mbps下行速率,并支持回退到3G或2G网络。该模组支持分集接收,分集接收是终端产品支持双天线以提高通讯质量和通讯可靠性无线连接技术。
  • 该模组支持多种网络协议(PAP、CHAP、PPP)和多种功能GNSS, Remote wakeup, SMS、GNSS、支持FoTA空中升级。这些协议和功能可以让它用在很多物联网应用场景里。该模组支持宽温工作,产品可广泛应用于智能抄表、安防信息采集、工业路由器、各种车载产品上比如:车载跟踪,车载通讯,车载监控等M2M领域。


产品亮点:

  • PCIe外形
  • 全球导航卫星系统(global navigation satellite system)
  • Rx分集
  • LTE FDD: DL 150Mbps / UL 50Mbps
  • TD-SCDMA & WCDMA & EVDO
  • USB 2.0
  • CDMA 1x和GSM
  • 自动挂起和远程唤醒
  • LTE FDD和LTE TDD
  • TCP&UDP&FTP&HTTP
  • -40℃~ 85℃
  • PCIE外形



基本属性:

* Pin-to-Pin with PCIE

* Dimensions: 51mm ×31mm×4.75mm

* Weight: About 10.0g

* Frequency Band:

LTE FDD/LTE TDD/WCDMA/TD-SCDMA/GSM/CDMA EVDO/CDMA 1x

* GNSS(Optional)



频段信息:

* C3C/C3B

1.LTE FDD: B1,B3,B5,B8

2.LTE TDD: B38,B39,B40,B41

3.WCDMA: B1,B5,B8

4.TD SCDMA: B34,B39

5.GSM: B3,B8

6.CDMA EVDO/ 1x: BC0



电气以及灵敏度

* Transmit Power:

LTE: 23 ±2.7dBm (Power Class 3)
WCDMA : 24 +1/-3dBm (Power Class 3)
TD-SCDMA : 24 +1/-3dBm
GSM900 : 33±2dBm (Power Class 4)
GSM1800: 30±2dBm (Power Class 1)
CDMA:24 ±1dBm @ All up bits

* Receiving sensitivity::

Rx Diversity

* Power Supply:

3.0V --4.0V(3.3V /3.8V is recommended)



环境适应性

* Operation temperature: -30°C to +75°C

  Extreme Operating temperature: -40°C to +85°C

* Storage temperature: -40°C to +85°C

* -40℃ to +85℃



数据特性

* LTE FDD:

 上行50Mbps /下行150 Mbps

* TD-LTE:

 上行30Mbps /下行112Mbps

* WCDMA:

 上行链路5.76Mbps /下行链路42Mbps

* TD-SCDMA:

 上行链路2.2Mbps /下行链路2.8Mbps

*边缘(12级多插槽):

 上行链路236.8 kbps下行链路:236.8 kbps

* GPRS(10级多时隙):

 上行链路85.6 kbps/下行链路85.6 kbps

* CDMA2000 EVDO:

 上行链路1.8Mbps /下行链路3.1Mbps

* CDMA2000 1X:

 上行链路153.6 kbps /下行链路153.6 kbps



短信特性

*支持文本和PDU模式

*点到点MO和MT

*短信状态报告

*短信中心地址设置

*短信管理



消费

*待机电流约为3mA

模块接口

* USB 2.0
* UART
* SIM卡接口(1.8/3.0V)
*天线(主天线、分集天线和GPS天线的射频垫)
* LED指示
* LCC 80Pi
*复位和通电
*唤醒和唤醒



USB接口

* USB 2.0



应用功能

*支持嵌入式TCP & UDP &FTP &HTTP协议
*支持用于PPP连接协议PAP和CHAP
* USB选择性暂停和远程唤醒
* RAS /ECM/NDIS
*根据3GPP TS27.005、27.007和ZTEWelinkextended AT命令,通过AT命令进行控制



驱动和工具

*驱动程序:
Windows XP、Vista、7、8、Win CE、Windows Mobile Linux Android
*诊断日志工具
*固件更新工具



详情页(6)-恢复的_03
