钛网篮

一．钛篮介绍

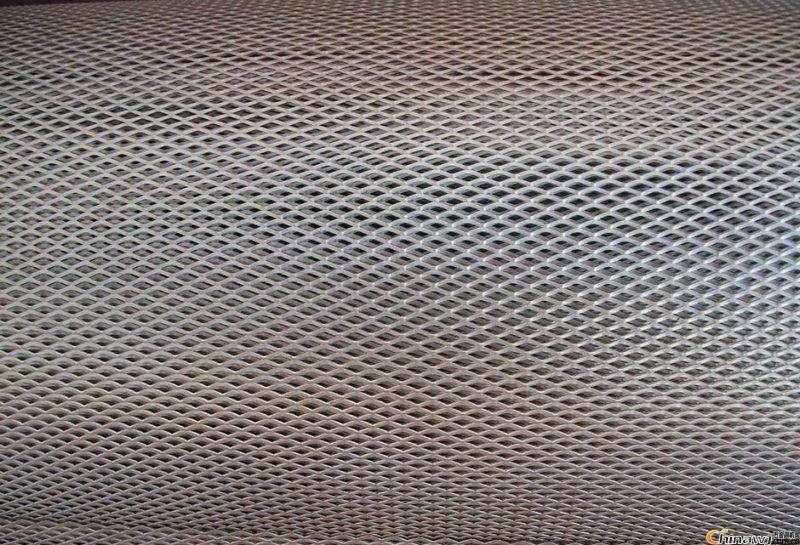

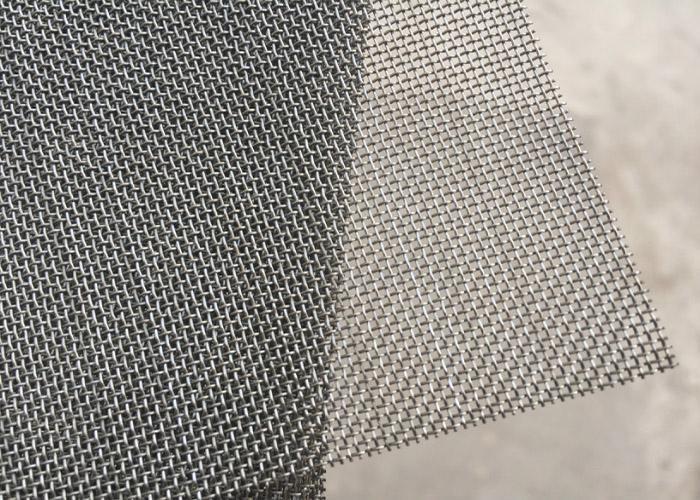

钛篮由钛板和钛网构成，钛的厚度在0.5-2.0mm之间，钛篮常用网目有6mm×3mm, 10mm×3mm,

10mm×5mm,也有用更宽的16×8mm，25×15mm等

钛篮强度高，质轻，耐蚀而且表面有层氧化膜，此膜在正常电镀条件下，可以阻止电流通过钛而是电流直接通向钛篮内的阳极材料

钛篮有各种形式，包括圆形，矩形，碟状等，亦可根据产品的要求进行特殊设计

钛篮通常与阳极袋配合使用，阳极袋一般采用耐酸碱腐蚀或耐氧化的涤纶（聚酯纤维）或丙纶（聚丙烯纤维）制作，套在钛篮外面，以防止阳极泥渣等杂物混入槽中。有时为了更有效的阻止阳极泥，防止镀层产生毛刺，可采用双层阳极袋，使用双层袋时，内袋要套紧，外袋要松些。阳极袋一般需具有耐蚀好，耐磨性好，弹性好等特点

（聚丙烯纤维），套在钛篮外面，以防止阳极泥渣等混入槽中。有时为了更有效防止阳极泥，防止镀层产生毛刺，可采用双层阳极袋，使用双层阳极袋时，内袋要套紧，外袋要松些，阳极袋一般需具有耐腐蚀好，耐磨性好，弹性好等特点



二．使用钛篮的优点

1.     能有效控制阳极与阳极面积的比例

2.     阳极溶解性好，产生阳极泥少

3.     阳极材料的装载或补充方便，阳极保养也比较简单

4.     阳极材料使用充分使用边角余料，节省能源消耗，降低成本

5.     可防止使用阳极板或阳极条时由于下部的溶解所导致的电流分布不均

6.     提高阳极的负载能力，增加溶解性阳极面积，减少阳极钝化

7.     持续的沉积作用，均衡的流通分配，高效的阳极效率，较小的电压损失和低消耗性



三．钛篮设计要点

1.     钛的导电性较差，一般在水外的挂钩不大于0.24A/mm2,水中的挂钩通电电流不大于1.5A/mm2，否则钩体发热，导致电镀液温度升高，制冷量增加，浪费电能，甚至会因为发热坏塑料槽

2.     钛篮钩与电极一般不采用平面或圆面接触，此方式易造成接触不良，使电极产生斑点腐蚀



四．使用钛篮注意事项

1.       阳极钛蓝和阳极袋放入10%碱液浸泡6-8小时，水洗冲干，再用5%稀硫酸浸泡

2.       发现钛篮钩明显变热时，可增加钛篮数量或增大钛篮钩截面尺寸改善钛篮导电

3.       钛蓝口应高于液面30-40mm,以防止阳极渣外流

4.       钛篮下端应高于零件100-150mm(在接近液面侧可考虑加装遮板)，以避免下端零件过于集中，引起烧焦

5.       钛篮与阳极应紧密接触，否则钛篮上的阳极电位将急剧升高，使钛篮表面发生析氧和析氯反应，引起钛篮损坏和添加剂的氧化

6.       阳极袋要把钛篮口包紧，袋底应留出几厘米间隙，已存储可能产生的阳极泥渣

7.       每半个月至一个月清洗阳极袋及钛蓝，并更换破损的阳极袋，确保镀液，渡槽无污染

8.       及时补充或充实阳极材料，以免镍量不够时“架空”，否则钛就会受到侵蚀
