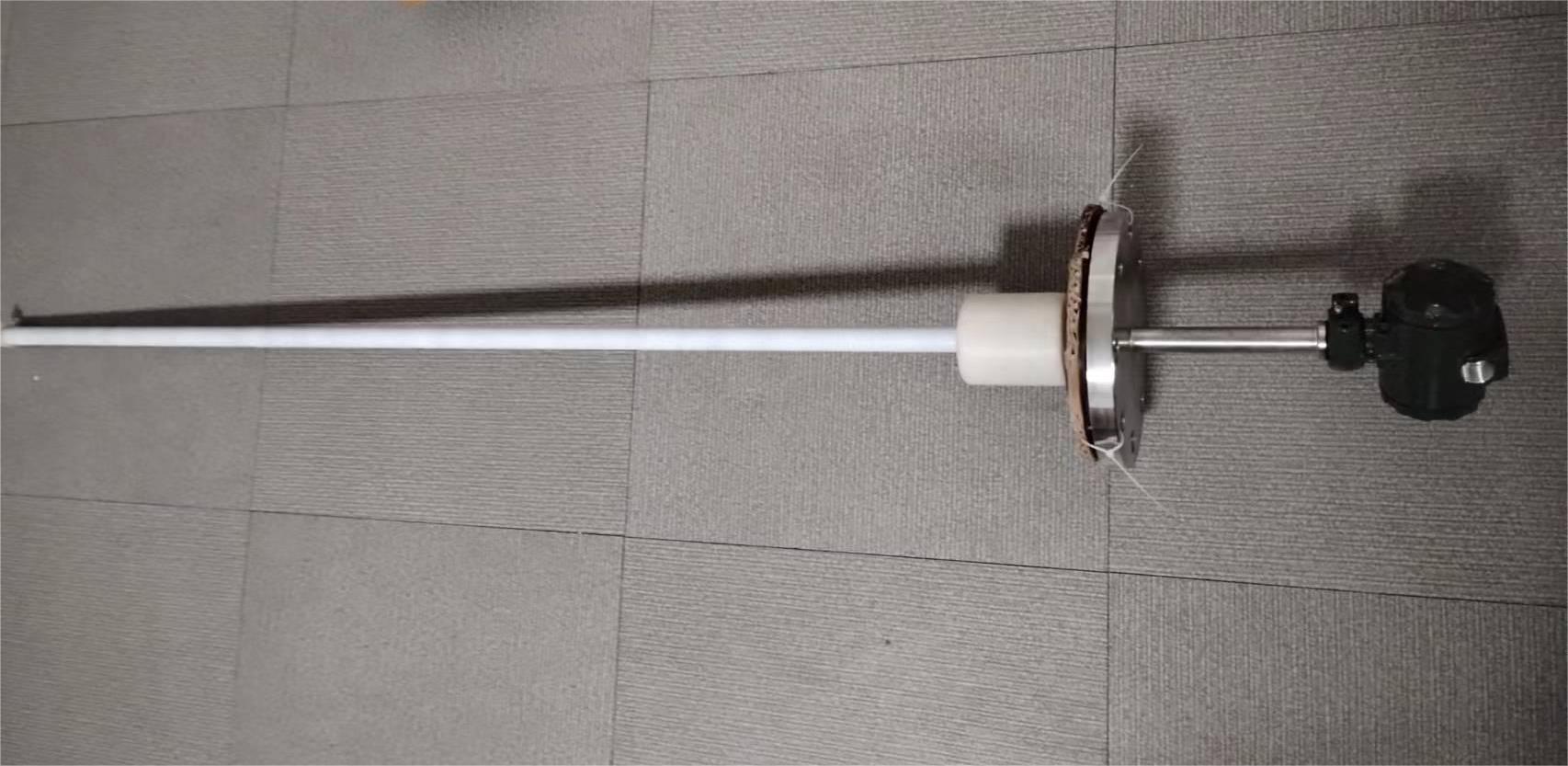

UQB浮球式液位变送器
一 概述
UQB浮球式液位变送器由磁性浮球、传感器、变送器组成。当磁性浮球随液位升降而沿导管上下移动时,浮球内的磁体驱动导管内的对应位置上的传感元件动作,从而使传感器的输出发生线性变化,经信号调理器处理成4~20mADC电流信号输出或其他标准信号输出,模块有过流保护和反接保护等功能。
UQB浮球式液位变送器适合各种场合中腐蚀性或非腐蚀性介质的液位测量。
二 型号规格 |
||||||
UQB |
浮球式液位变送器 |
|||||
|
代号 |
基本特征 |
||||
1 |
通用型:用于水及一般腐蚀性介质,导杆及Φ76浮球为不锈钢 |
|||||
2 |
常温型:-5~65℃,ABS工程塑料耐腐蚀 |
|||||
3 |
耐腐蚀型:导杆及Φ120浮球为不锈钢衬四氟,用于强酸介质 |
|||||
4 |
小浮球型:Φ48不锈钢浮球及导杆 |
|||||
|
代号 |
输出形式 |
||||
A |
4~20mA二线制 DC24V供电 |
|||||
B |
1~5V 三线制 DC24V供电 |
|||||
C |
0~10mA 四线制 AC220V供电 |
|||||
|
代号 |
安装方式 |
||||
0 |
不带安装件 |
|||||
1 |
150×60安装板 |
|||||
2 |
可动塑料法兰DN125、DN80、DN50 |
|||||
3 |
固定钢法兰DN125、DN80、DN50 |
|||||
4 |
可动钢法兰及四氟衬板DN125 |
|||||
|
代号 |
电特性 |
||||
1 |
通用型不带指示表头 |
|||||
2 |
通用型带指示表头 |
|||||
|
代号 |
结构形式 |
||||
L |
安装高度(mm) |
|||||
H |
测量高度(mm) |
举例:UQB-1 A 3 M L=1800 H=1650
三 技术指标
测量范围:500~5000mm
测量误差:L≤1米时≤±1.0%F.S
L≥1米时≥±0.5%F.S
介质比重:≥0.68g/cm³
介质粘度:≤1.25×10m²/S
工作压力:≤2.5MPa ≥0.6MPa时订货需指出
工作电源:DC24V
介质温度:-10~55℃
相对湿度:≤85%RH 无强烈振动
