水下声学试验系统

水下声学试验系统集中于各种水下声学的应用，包含声纳范围标定，舰船特征生成。水下噪声源可以生成潜艇或者水面目标的各种声学特征。水下声学试验系统，包含声源、换能器、驱动器、拖缆和吊装 系统，试验支持及服务。

声波可以在水中远距离传输，使得声波成为海洋探测的重要手段，水介质要生成声波就必须进行能量转换，需要将电能与声能互相转换的装置，这种装置称为水声换能器。水声换能器典型应用：各类船舶、潜艇、海洋巡逻飞机声特征信号模拟；声纳操作员的操作培训；水听器标定系统;排雷应用及其它海洋研究应用。

Data Physics（迪飞）Signal Sound水声换能器典型应用：

1. 各类船舶、潜艇、海洋巡逻飞机声特征信号模拟
2. 声呐操作员的操作培训，如真实环境中的侦测和声特征归类
3. 声纳的性能验证和新系统的设计验证
4. 高功率校准系统
5. 排雷应用
6. 其他海洋研究应用

产品特点

Data Physics水下声学系统技术成熟，是一个完整的交钥匙工程，并提供安装、试验支持和终身维修服务。UW350和UW600水声换能器是一个具有极其优异的低频性能的宽带水下声源，在平时的使用中只需做到保持设备的清洁、保护好接头及电缆、注意检查补偿气囊中的气压即可。无需进行复杂的维修维护，该声源投入市场30多年，其产品质量一直受到广大用户的赞誉。

UW350型水声换能器

UW350具有紧凑、压力补偿式、宽频带操作、20Hz低起始频率等特点，系统主要由铝青铜制成，使用稀土磁铁，可连续工作于188米水深。UW350放在非磁体壳体内，通过内部空气压缩系统实现闭合压力补偿，UW350具有高输出功率，波速角指标。

UW350被用于测试声呐性能、对声呐操作员进行培训或进行水声研究，低频机器噪声模拟和水听器校准，可装在拖鱼、潜艇上或作为静态声源。

配套产品包括功率放大器，电缆，信号生成和分析设备。



技术指标

工作频率：20Hz-20kHz

声压级：165dB ref.1 uPa@1m

波束角（水平）：全向±2dB

波束角（垂直）：全向±2dB

活塞位移：12.7mm（峰-峰值）

驱动：稀土永磁

输入功率：1000W（连续）

输入电压：270Vrms

长度：953mm

直径：285mm

重量：100kg（空气中）

工作温度：-2℃~+40℃

存储温度：-40℃~+70℃

UW600型水声换能器

UW600高功率、低频声源，采用稀土永磁技术。它根据用户对于工作不同要求，可有各种不同的配置。它采用放在非磁性壳体内的闭环，内部空气压缩系统进行压力补偿。设备科装在拖鱼、静态靶标、海床安装靶标或装在军舰、潜艇上。

技术指标

工作频率：4Hz-1kHz

声压级：188dB ref.1uPa@1m

波束角（水平）：全向±1.5dB

波束角（垂直）：全向±1.5dB

活塞位移：50mm（峰-峰值）

驱动：稀土永磁

功率：1.5m

输入功率：20kW（连续）

输入电压：70Vrms

长度：1070mm

直径：880mm（标准）

重量：1070kg

工作温度：-2℃~+40℃

存储温度：-40℃~+70℃

系统配套

SS1000T线性功率放大器

SS1000T线性功率放大器，支持连续波输出，在输出连续波时的输出功率可达1000VA，其标准输出为266V、38A，工作带宽从2Hz到50kHz。在驱动UW350水下声源时，其内置的变压器将输出电压提供到266V、3.8A或400V、2.5A。该设备具有线性度好、失真度低，与所驱动的发射换能器想匹配，对功率放大器和负载提供多种过载保护等优点。系统供电220V/50Hz。



水密电缆

用于连接SS1000T功率放大器和UW水下声源，为UW提供驱动功率。该水密电缆的外层为聚亚安酯材料，内含两对14AWG双绞线。连接UW350一端的接头为Jupiter水密接头，连接SS1000T一端的为SeaCon（或类似的）航空插头。



DP240水下声发生电源与水听器测量

基于DP的Abacus和Quattro硬件平台，大于120dB输入输出动态范围，提供信号发生和测量功能。DP的SignalSound系统可为水下声学应用产生复杂信号，生成窄带和宽带噪声模拟各种船舶及潜艇相关联声学特征。SignalSound产品可以生成声呐脉冲作为和主动声呐交互的回音中继。外界信号可以导入后重新通过多路播放。测量和记录信号的能力使得其可以用于记录各种实验信号供后处理或者将来的比较。



1. 频率调制：线性单向、线性双向、对数单向、对数双向、正弦和抖动
2. 频偏/扫频
3. 瞬态脉冲
4. 主动声呐回声重复
5. 为水下声呐目标产生提供了所有功能
6. 信号处理和分析能力

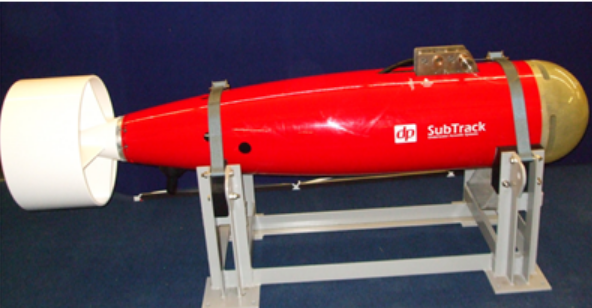

SubTrack拖鱼

拖鱼由测量船牵引，内置UW350d的拖曳装置。
