型号: | TXN.X031.308.FL |
---|---|
品牌: | 云亿 |
原产地: | 中国 |
类别: | 电子、电力 / 插头、插座 |
标签︰ | 推拉自锁连接器 , 航空插头 , 航空插座 |
单价: |
¥318
/ 套
|
最少订量: | 1 套 |

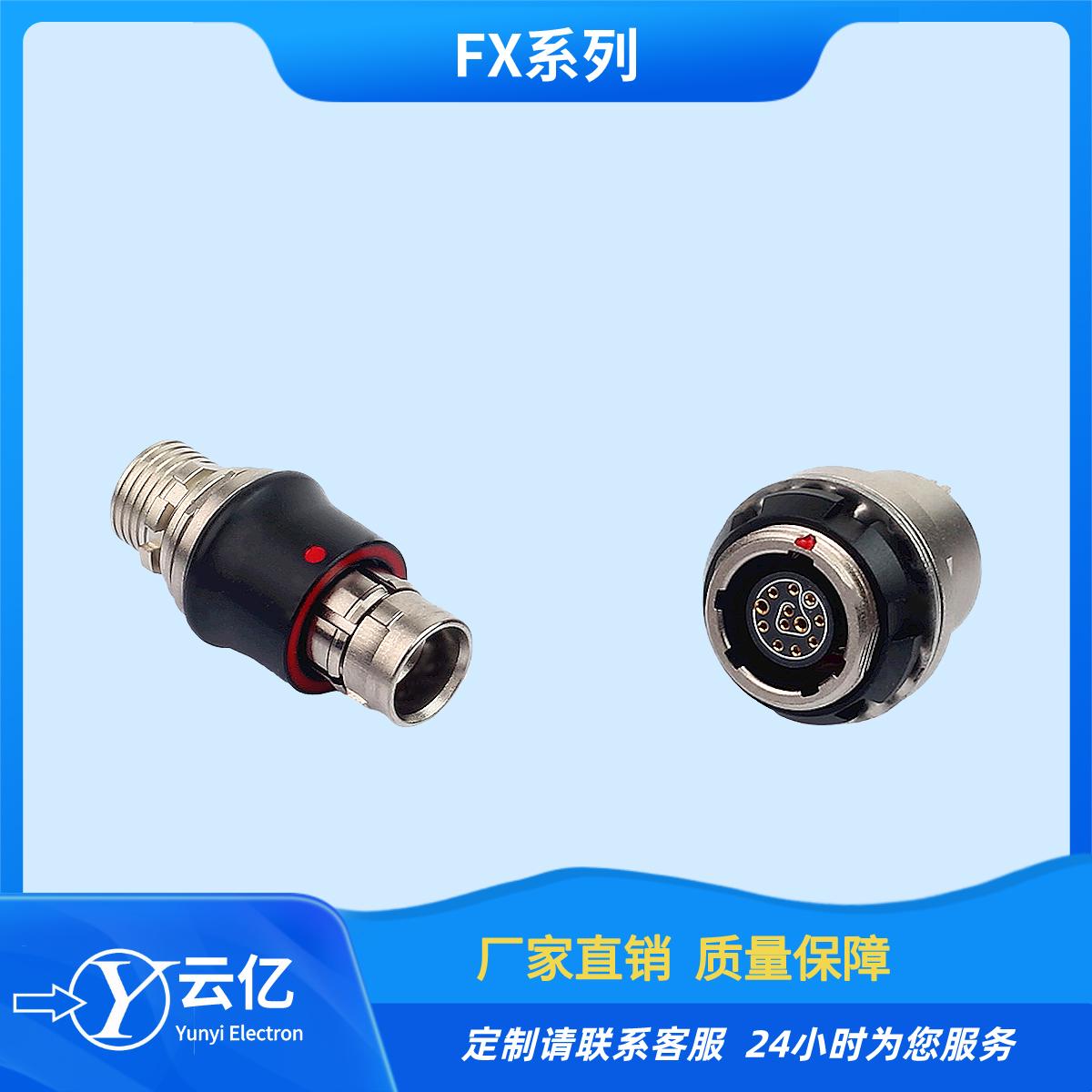

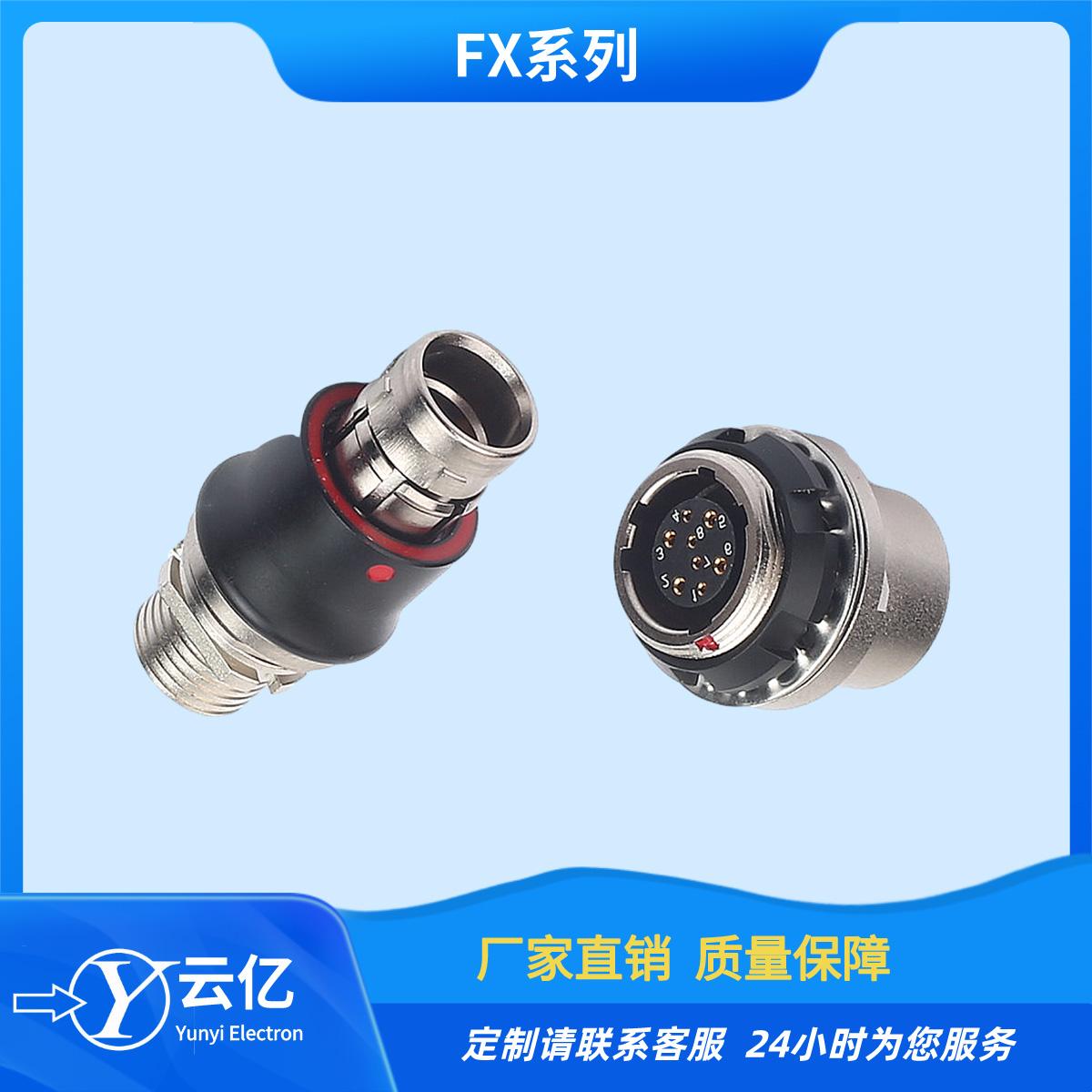

FX系列连接器简介
FX系列直式插拔连接器被使用于高密度安装、空间相对狭小及旋转方式插合分离困难的场合。广泛应用于军、民领域的电台设备、步兵设备、加固计算机、医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的交直流、高速、射频、光纤等的信号连接传输
FX系列连接器特点
1.高速化:可满足多种标准协议高速信号 (USB2.0、USB3.0、HDMI、 SATA、DP、千兆网、万光网等)的直接传输。
2.最小壳体号FX101最大外径仅12.4mm。
3. 单一连接器,即可实现低频、电源、高速、射频、光纤等多种信号的集成化传输。
4. 直式插拔,可盲插,能够实现快速连接与分离。
5. 具有屏蔽、密封、耐环境、长寿命等特点。
6. 多种键识别,具有防误插功能。
7.插头、插座直式推拉锁紧结构。
8.插座为螺母紧固安装形式,配有导电O型国,具有屏蔽密封功能。
9.插座泄漏率:气压差1×105Pa,泄漏率应<1.0 Pa-cm3/s(光纤、射频类产品除外)
10.插头插座插合后,可实现耐水压:2m水深、24h。(光纤、射频类产品除外)
11. 插头和插座均可以既可装插针,又能装插孔。(光纤、射频类产品除外)
12.高速和低频电接触件端接形式:插头为导线焊接式,插座为导线焊接式和直式印制板焊接式两种。
13.多键定位,采用键位结构防错和颜色目视等双重防误插方式。
《机械性能》
机械寿命:5000次
振动:101、102壳体
正弦振动:频率10 ~2000Hz,加速度147m/s2,≤1u5瞬断103、1031、104、105、106壳体
随机振动:功率谱密度1.0g2/Hz,均方根值36.6g,≤1uS瞬断
冲击:加速度2940m/s2,≤1us瞬断
《环境性能》
1:工作温度:-55°C~ +125°C
2:相对湿度:40°C时,达95%
3:插座泄漏率:气压差值为1×105Pa,泄漏率应不大于1.0Pa-cm3/s(光纤、射频不具备气密性)
4:盐雾:铝合金/铜合金≥96h
5:插头插座插合,耐水压:2m水深、24h(光纤、射频类产品除外)
针对于客户现场应用复杂的客户,我们可根据客户的要求设计和开发新款连接器,针对客户的使用环境和安装空间定制适合的连接器。
