MK 线缆/线束,线缆线束故障检测定位系统

MK 线缆/线束,线缆线束故障检测定位系统
型号:MK
品牌:MK
原产地:英国
类别:电子、电力 / 其它电力、电子
标签︰线缆/线束 , 背板测试 , 线缆测试系统
单价: -
最少订量:1 件

产品描述

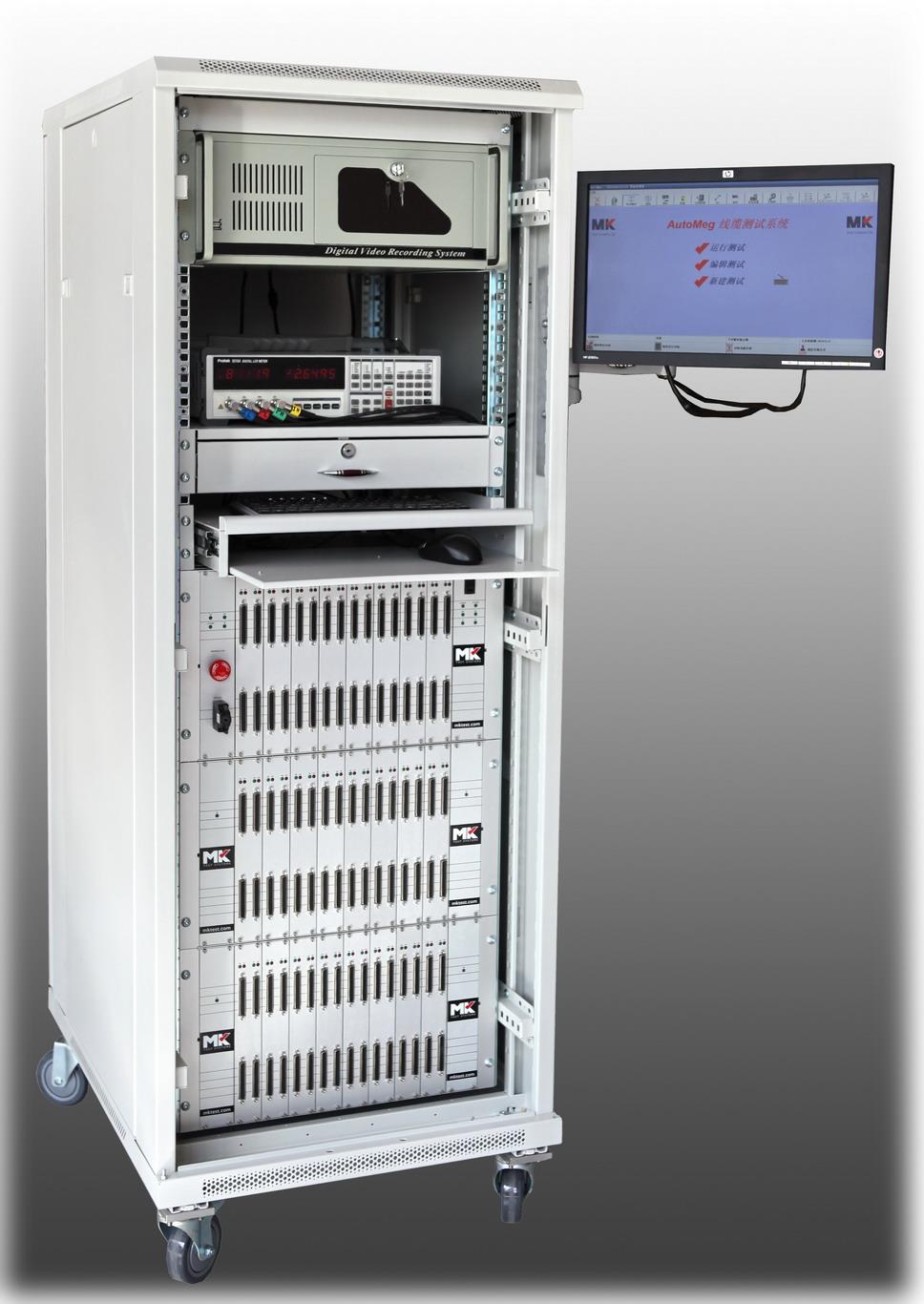

MK线缆导通/绝缘/耐压测试系统,采用精密、快速、可靠的测试原理和自动测试方式,提供

10V到最高10000V的电压测试范围,能同时进行32点到32万点以上的测试,足以满足用户严格的高

可靠测试要求。并能克服人工测试所无法解决的缺陷;

MK线缆测试仪采用了快速扫描测试法,自动、快速检测导线通断,1200点/分钟扫描速度可以

使几千点的复杂线缆能在数秒中完成通断检测并能够自动分组排列组合短路测试,检测出所有可能

存在的短路错误(即错接、多接),同时在进行高压测试时可以随意调整高压(绝缘/耐压)测试

参数,快速组合检测任意两根芯线间的绝缘/耐压,查

出所有可能存在的绝缘不良、耐压过流等缺陷,确保

产品质量与可靠性,满足不同线缆不同芯线测试要

求,提高测试效率,保证测试精度;

MK线缆测试仪采用二线或四线测试法,将电流表

和电压表分别接到测试产品的两端,测出的电压值及

电流值更接近产品本身的相对应的值,故测试精度更

高,测试结果更可靠;同时还提供了一个大电流的恒

流源,在测试过程中,自动调节电流大小,从而在保

证了测试精度的前提下查找出各种

线缆装配缺陷:

自动测试原理及优越性

接线错误:导线连接错误,错接、漏接或重复连接等

绝缘层损伤:剥线或受外力挤压等对导线绝缘层的机械性损伤

焊接缺陷:焊接连接时的桥接、虚焊或焊点过大

冷压缺陷:冷压模具不匹配或压接不到位

导线断股:带刃口剥线方式或极端弯曲导致芯线断股

线规错误:线缆装配过程中未按规定使用错误线规导线

分布参数超标:导线超长或间接过紧导致分布电阻、电容或电感超出设计要求

接插件接触不良:接插件插针插孔电接触不良

插针/插孔不匹配:采用了错误的插头插座

接地/屏蔽不良:接地电阻过大或没有屏蔽接地

绝缘/耐压不良:导线绝缘体损伤、接插件受

潮、受污染、接插件绝缘体性能下降等

快速接地法绝缘耐压测试原理

PRINCIPLE线缆测试应用

PROVEN AUTOMATIC ELECTRICAL TEST SOLUTIONS

在现代高科技军用电子产品中,功能强大、控制精确、运行可靠的电子产品,均由越来越多的电子部件通过

密集的线缆、线束、网络连接而成。线缆、网络连接的正确性和可靠性,在保障整个电子系统可靠运行中起了重

要的作用。对复杂线缆、线束、网络的导通、绝缘、耐压等指标的自动测试和检验,是线缆装配、生产过程中不

可缺少的一个环节。传统的低压、低电流的手工、半自动测试,已经远远不能满足现代高可靠电子设备生产的需

要,MK全自动线缆测试系统能全面满足以下产品测试要求:

电子综合测试控制 密集的线缆、线束、网络连接测试

高可靠性测试要求 大批量生产测试要求

综合多功能测试要求 快速高效准确的测试要求

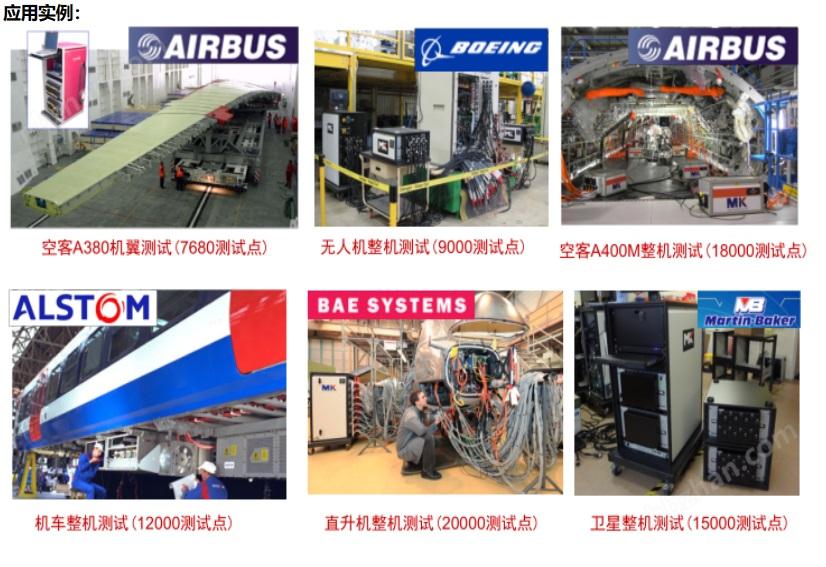

应用领域与范围

MK线缆测试系统为世界范围内的线缆线束、面板、航空器、导弹、飞船、军用车辆、机车等领域不断提出的

各种新的测试要求提供全套测试解决方案:

机车领域:机车、地铁车厢、动车组车厢和汽车电缆等

航空领域:飞行器(飞机)制造,总装,维修,军工导弹的制造总装和维修等

航天领域:运载火箭、人造卫星,和空间站

船舶领域:军舰和各类民用船舶

汽车电子领域:汽车线束、线缆网,传感器,安全保护装置等

电子和电力产品领域:自动化控制设备,电力柜等产品





英国MK测试系统公司是一家专业研究与生产高可靠线缆测试系统的公

司;MK AUTOMEG系列近二十种型号线缆、线束、背板测试系统,提供了线缆测

试领域最高测试要求的技术参数选择和最多可达36万测试点数的扩展空间,能

满足各个领域用户不同的测试要求。公司致力于研发各种应用于各个领域的线

缆测试系统,包括特殊应用的便携式线缆测试系统、大电流接地测试系统、滑

环测试系统、安全鉴定测试系统等专用测试设备,以满足各种研究及生产领域

的测试要求。

MK公司拥有25年的线缆测试系统开发、设计、制造经验,并对所有客户提

供交钥匙服务,通过一套严格的质量检验程序,对产品质量进行全面的控制,

其产品通过了ISO 9001 质量认证体系。全球超过5000台的线缆测试系统,应用

于航空、航天等军工电子领域,为世界范围内的线缆线束、面板、航空器、导

弹、飞船、军用车辆、机车等领域不断提出的各种新的测试要求提供全套测试

解决方案。

AutoMeg2高压和AutoMeg4两大系列的测试系统

十几种型号的高压、低压测试系统

全球已有1000多家用户和10000多台(套)MK线缆测试系统

拥有25年的线缆测试系统开发、设计、制造经验,并对所有客

户提供交钥匙服务

能在34个国家提供技术支持和售后服务,并已在上海成立MK

(中国)技术服务中心,为国内客户提供更直接、周到的技术

支持、售后服务和备品备件供应

全套交钥匙工程,提供所有详尽设计原理、线路图、功能表等

信息

专业致力于轨道交通、电力机车制造、航空、航天等高可靠电

子设备领域的应用
