★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、应用背景
适用触摸屏/工控机/PLC/变频器的modbus无线传输模块

钢铁行业是以从事黑色金属矿物采选和黑色金属冶炼加工等工业生产活动为主的工业行业，包括金属铁、铬、锰等的矿物采选业、炼铁业、炼钢业、钢加工业、铁合金冶炼业、钢丝及其制品业等细分行业，是国家重要的原材料工业之一。
钢铁冶炼一般以工业煤气作为燃料，因涉及一氧化碳含量很高的高炉煤气、转炉煤气、焦炉煤气。主要产生气体：一氧化碳，然气，氢气，甲烷，氧气等。这些可燃有毒有害的气体，一旦泄漏并与周围空气混合，会形成具有爆炸危险的混合物，存在严重的安全隐患。基于以上原因，钢铁企业规范设置安装在线式气体检测报警仪，对空气中的气体浓度数据进行监测并预警，在这些气体达到危害值之前做好相关措施来避免事故的发生，推动企业安全生产。气体检测报警仪按照检测气体种类分为可燃性气体检测报警仪和有毒气体检测报警仪。



二、产品介绍
适用触摸屏/工控机/PLC/变频器的modbus无线传输模块

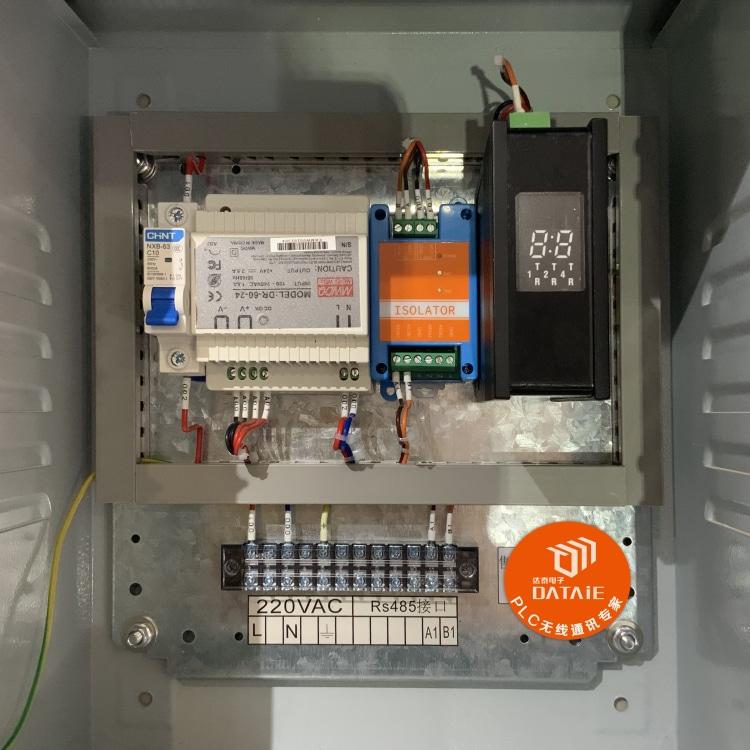

达泰4系工业X无线通信装置-DTD433MEY提供了 RS232 和 RS485 接口，无线可靠传输距离在20KM范围内均可使用。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，并且稳定可靠，作为远距离无线PLC通讯品牌产品使用，经过了八年以上工业现场运行考验，可确保工作于各种恶劣环境工业场合长期运行。
不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、人机界面、触摸屏、测控终端等工控产品实现自由协议、PPI 协议、MODBUS协议的组态，为工业测控X域提供了远距离无线通信的低成本解决方案，大大节省了系统集成商现场调试和售后维修服务的费用。

三、产品选型

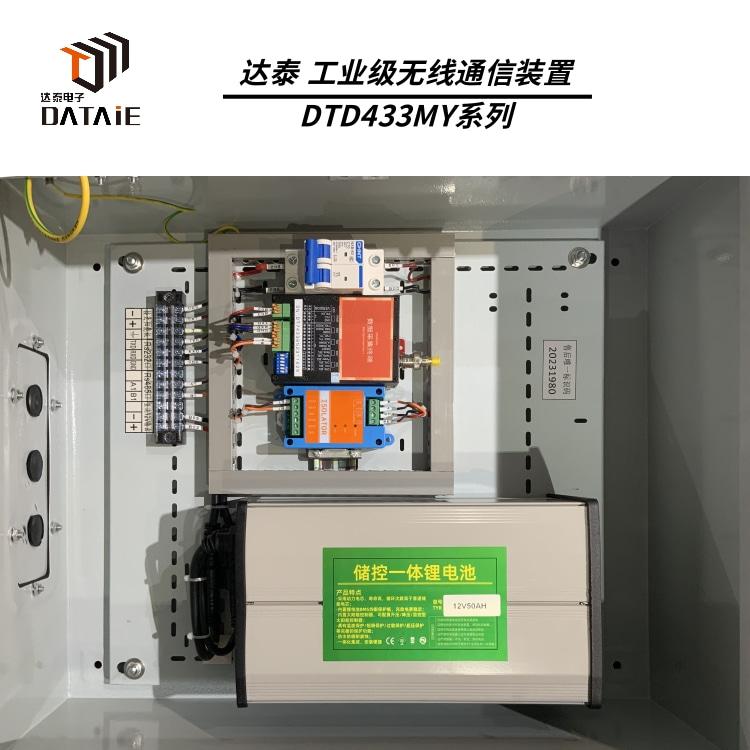

达泰工业X无线通信数据终端-DTD433M







五、现场需求
适用触摸屏/工控机/PLC/变频器的modbus无线传输模块

攀枝花钢厂是依托攀西地区丰富的钒钛磁铁矿资源，拥有完整产业链的钛加工企业，我国重要的铁路用钢、汽车用钢、家电用钢、特殊钢生产基地。工厂生产场所内通常存在可燃气体的潜在泄漏风险，如甲烷、氢气、一氧化碳等气体，具有较高的危险性，因此为保障工业生产的安全进行，需要多方位监测可燃气体的浓度。做到实时监测，及时报警，以避免不安全事故的发生。
本次客户需要对生产厂区内铸造、锻压、物磨三大车间的32处可燃性气体浓度数据在总控室触摸屏端进行实时监测，并在检测到既定浓度时，监测点，车间调度室及总控室都发出声光报警信号。

车间内可燃气体抱警器的分布情况如下：

1.铸造车间：共有17台分散的可燃气体抱警器，距离车间调度室大于500米。

2.锻压车间：共有10台分散的可燃气体抱警器，距离车间调度室大于600米。

3.物磨车间：共有5台分散的可燃气体抱警器，距离车间调度室大于800米。

4.3个车间调度室距离总控室距离在1Km范围内。

六、无线解决方案

由于现场工作环境复杂，钢架结构隔挡较多，可燃气体抱警器安装地点分散，距离不等，现场通讯设备的选择需要格外注意稳定性与抗干扰性。考虑上述因素，达泰PLC无线通讯专家决定采用达泰工业X无线通信装置-DTD433MY来实现客户提出的技改需求。
本次技改分两个阶段完成，一阶段是实现各车间的触摸屏与可燃气体抱警器之间的Rs485无线Modbus通讯功能；二阶段是实现3个车间触摸屏与车间调度室触摸屏之间的Modbus无线通讯功能。

【一阶段无线技改】

【二阶段无线技改】

分别在总控室触摸屏与车间调度室触摸屏端安装一台达泰DTD434MEY工业X无线通信装置，实现总控室触摸屏与各车间调度室触摸屏之间1主3从的无线MODBUS数据传输交互功能。
无线通讯方案示意图 ▼

七、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理，可以确保数据的安全和可靠性。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务：具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。



八、成功案例

◆ 攀钢集团物资贸易有限公司，仪表4-20mA信号和DCS无线传输，3千米
◆ 宁波钢铁有限公司，压力阀门一发两收，1公里
◆ 宁夏某生物科技股份有限公司，罐体浓度和球罐压力信号以及溶氧传感器信号在DCS系统无线监测预警，800米
◆ 马鞍山钢厂，焦化厂除尘管道压力信号采用无线方式传输到DCS集中监测，2KM
◆ 吉林X钢通化钢厂分公司，现场6路模拟量无线传DCS上，300米
◆ 重庆西南水泥有限公司，传感器到DCS之间，300M
◆ 湖南邵阳洞口为百水泥，传感器与DCS之间，400M
◆ 宝钢集团余能电厂，分布机组转炉煤气流量监测，1公里
◆ 河南豫光金铅集团股份有限公司，模拟量信号到DCS，200米
◆ 山东滨化滨阳燃化有限公司，2个地方PH计和PLC/DCS模拟量信号控制，300米
◆ 芜湖新兴铸管有限责任公司，4台数采仪上模拟信号无线传DCS，1公里
◆ 华润电力贺州分公司，电力仪表到DCS系统，2公里
◆ 华润电力湖北宜城分公司，多点信号传到DCS系统，2公里
◆ 湖南正大畜牧有限公司，猪产房无线环控系统采集报警，1KM
◆ 龙佰四川钛业有限公司，多地分散流量计4-20mA信号采集传输到DCS系统,1.5KM

九、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的“智”造企业，产品具有“可靠、简单、智能”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明，被评为，常年与国内top50高校进行产学研合作、水泥行供应商，参与一带一路”倡议沿线国家建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供多方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
