模切机

一、设备介绍

本机型适用于锂电池之间隙涂布碾压后极片的手动模切成型。

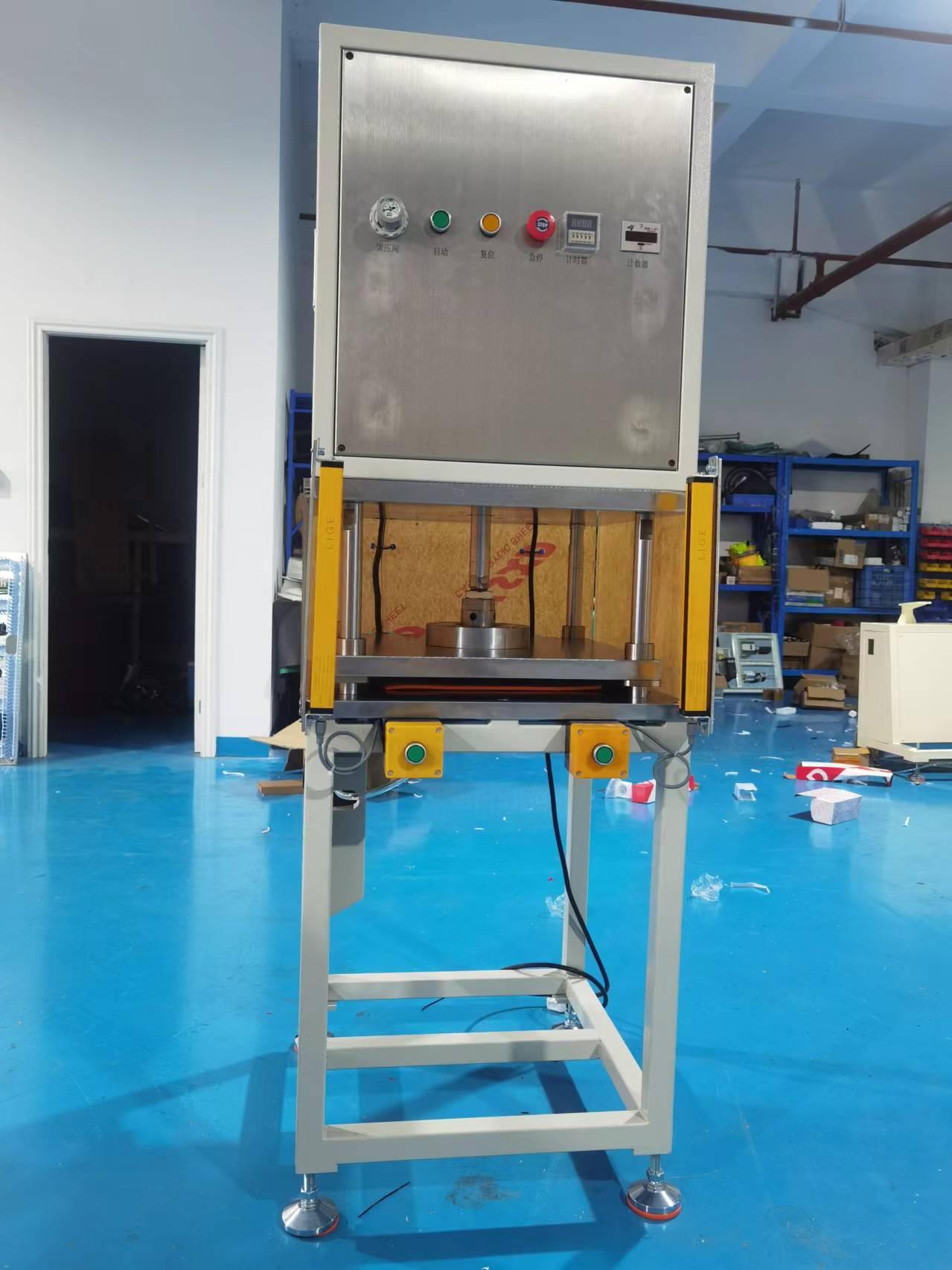

该机属手动简易冲切设备，先由人工将极片放置于冲切区域，然后双手控制启动按钮，增压缸产生压力使切刀冲切极片，冲切成形后人工将其取出。

二、技术参数

1. 冲切面积：450X450mm ；
2. 进料宽度：<480mm  ；
3. 正极：铝箔厚度12-25μm，总厚度70-150μm；
4. 负极：铜箔厚度8-25μm，总厚度70-150μm；
5. 刀模类型：激光刀模（刀与刀之间的最小间隙为2mm）；
6. 驱动动力：气液增压缸，最大产生10T压力；
7. 产品合格率≥98%
8. 设备稼动率≥95%

9.配置电源：     AC220V/50Hz    功率：0.1KW （用户自备）

10.压缩空气：     ≥0.6MPa        30L/Min     （用户自备）
