1 联动线概述

本联动线主要适用于高产量的无菌粉剂生产。

本联动线机组由XHL-QCLW 系列超声波洗瓶机、XHL-QHX 系列热风循环隧道烘箱、XHL-KFG 系列无菌粉剂计量分装机、XHL-ZG 系列轧盖机共同组成。其机组具备清洗、干燥灭菌、分装加塞、轧盖封口功能。主要适用于制药企业无菌粉剂生产。通过増加机载 RABS 系统，可满足无菌制剂环境 A 级（ISO5 级）要求，是新版 GMP 选联动机组的选择。

2 功能流程图

3 性能特点

洗瓶机采用机械手夹瓶，适用多种规格的西林瓶；

洗瓶采用水气喷针往复跟踪插入方式，清洗效果好，节约能源，并设有针架防抖动装置，提高喷针插入瓶子的准确度，减少断针现象

洗瓶整个水气管路、喷针完全独立分开，避免了交污染，符合 GMP 规范要求

洗瓶机出瓶杆前加装缓冲块，有保护螺杆，减少碎瓶作用

洗瓶机出瓶采用整体进口同步带，连接拨瓶块输送安，运行稳定可靠；

烘箱采用热风循环加热，温度均匀，节能；

烘箱设有防突然断电保护功能，运行安全；

烘箱可配循环水冷装置，不损耗房间风量，减少房间的压差不平衡的风险，降温效果好；

烘箱可配压差自动平衡调节系统，少房间和烘箱的压差不平衡造成的高温段偏移，灌装间洗烘间温度升高等一系列的题

烘箱设有 DOP 检测接口（包括风压，风速，尘埃粒子检测口）；烘箱冷却段可带灭菌功能（FDA 特选）；共箱网带可带超声波及 CIP 在线清洗系统

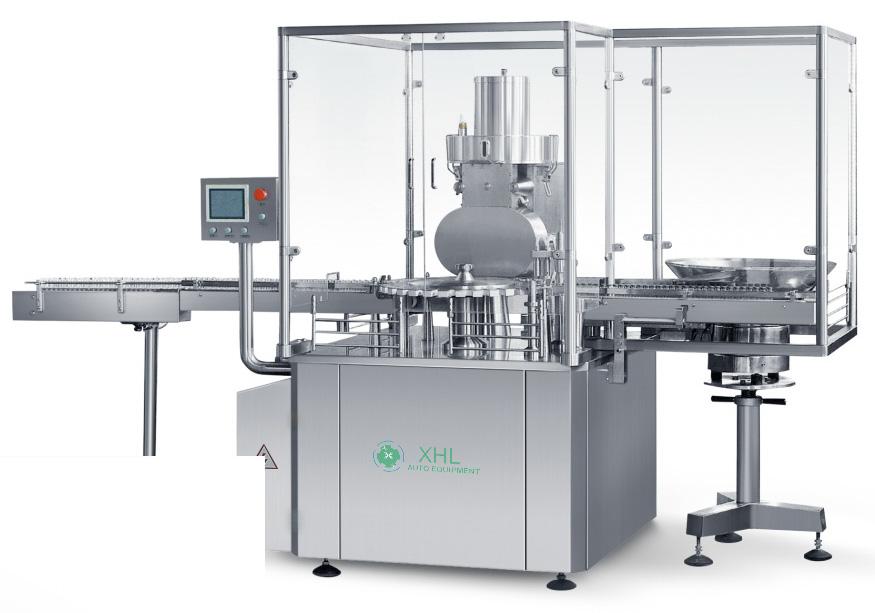

分装机采用国际先进设计理念，具有高速度，而且分瓶准确，更换规格件方便；

分装机采用交流伺服电机驱动分装螺杆旋转，装精确

分装机采用装量的调整直接在触摸屏上实现

分装机可选配百级循环式层流罩；

分装机无瓶停止分装，无瓶不加塞功能。

4 主要技术参数
