液压过滤器流量阻力试验台 流阻检测设备

液压过滤器流量阻力试验台 流阻检测设备
型号:/
品牌:天翼检测
原产地:中国
类别:电子、电力 / 其它电力、电子
标签︰ -
单价: ¥350000 / 件
最少订量:1 件

产品描述

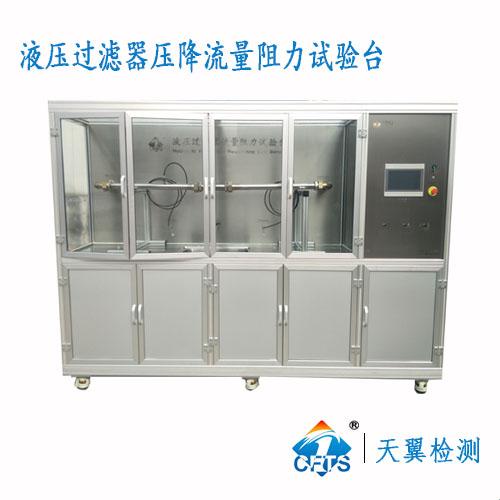

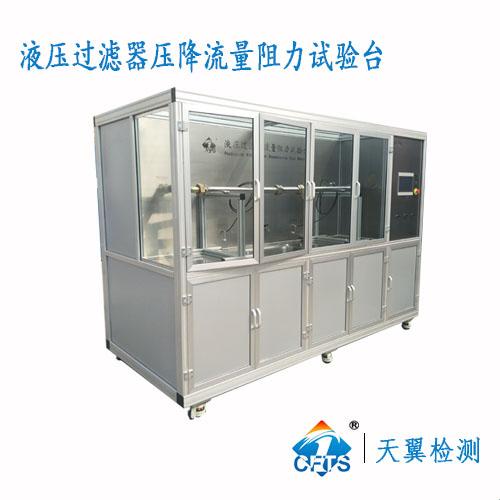

流量阻力试验台,主要用于液压过滤器压降流量特性的测试。

试验台台架采用工业级高强度铝合金型材,框架结构设计,结构紧凑、外形美观,试验台台面及试验油箱采用不锈钢拉丝板制作而成,试验管路采用卫生级不锈钢管。

试验台采用触摸屏控制,具备手动和自动两种操作模式。自动模式下设置完试验参数后可进行一键测试,试验数据可通过 USB 数据传输接口导出至 U 盘。试验台具有异常保护功能可有效保障人身及设备安全。试验台管路系统分为两套管路,可将试验流量范围全覆盖。

执行标准

ISO 39682001《液压过滤器压降 流量特性的评定》

GB/T 17486-2006《液压过滤器压降 流量特性的评定》

测试对象

适用于液压滤清器及滤芯的测试

测试项目

流量压降试验

主要结构特点说明

1.1  实时温控系统

试验台设计加温及冷却装置保证试验系统的温度要求,设计温度 40℃。试验温度可满 ISO 39682001 《液压过滤器 压降流量特性的评定》标准中的要求。

同时冷却散热装置可根据客户现场实际情况,我们提供工业级激光冷水机可供客户选

配。

1.2  电气控制系统

电气控制系统主要由硬件、软件两大部分系统组成,系统硬件均选用行业品牌,适用工况范围广,运行可靠。控制方式采用工业级触摸屏结合 PLC 控制,具备人机交互界面良好、操作简单、运行稳定等诸多优点。同时可实时显示试验相关测试数据、储存并 USB输出。

操控方式上采用“手动+自动”控制设置,便于后期使用过程中,对定压定流量试验工况参数的调定。

1.3  试验台机架

试验台机架设计采用高强度工业铝型材框架结构,具有重量轻、强度高、外形美观等诸多优点。台架选用四个单轮承载 500kg 的高强度带垫脚的工业脚轮,即可灵活移动,又可固定支撑,经久耐用、劳固可靠。

不锈钢材质试验面板及操作台面更加提升产品品质,且试验面板采用激光打标技术,面积标识清晰美观。

台架顶部采用有机玻璃及 LED 灯管结合的节能环保采光方式,可大限度的满足客户试验采光需求。

主要技术参数

1    设备台主要技术参数表







  •

试验介质

32号液压油



  •

介质粘度

46 cSt (在40℃)



  •

试验温度

25-60



  •

系统额定压力

2MPa



  •

试验流量

10425L/min



  •

压差范围

0600 kPa



  •

控制方式

程序自动控制



  •

加热方式

电加热



  •

冷却方式

水冷



  •

台架主要材质

铝型材,铝塑板



  •

管路材质

304不锈钢钢管



  •

被试件工装

免费提供一套



  •

试验台功率

26kW



  •

试验台电源

三相五线制AC380V / 50Hz



  •

试验台尺寸

2860mm×1380mm×2000mm(长×宽×高)

(以会签图纸为准)



液压过滤器流量阻力试验台 流阻检测设备 1液压过滤器流量阻力试验台 流阻检测设备 2液压过滤器流量阻力试验台 流阻检测设备 3
