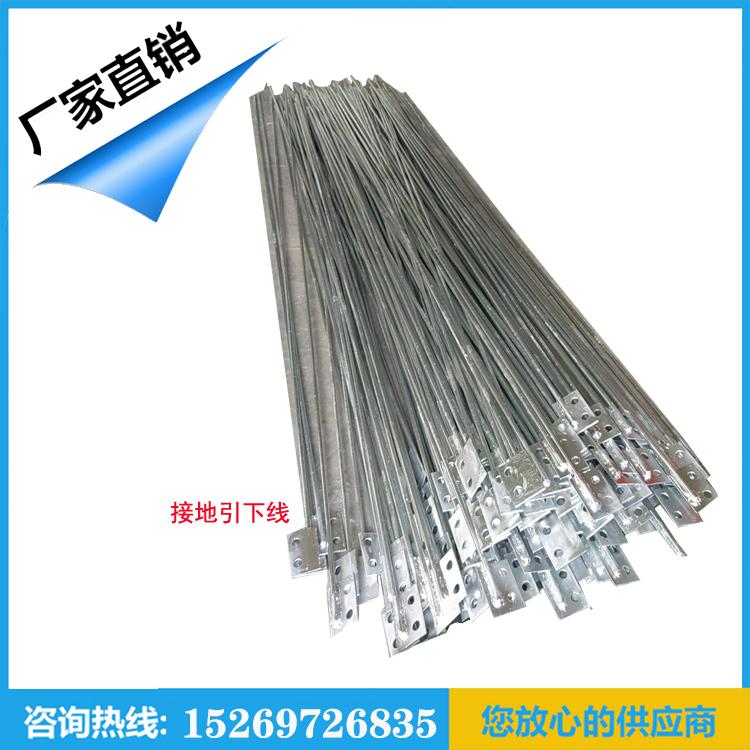

接地引下线

接地引下线是指一套完整的防雷装置包括接闪器、引下线和接地装置。引下线指连接接闪器与接地装置的金属导体。防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。

（1）接地引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。用钢绞线作引下线，其截面积不得小于25mm2。用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。

（2）引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

（3）采用多条引下线时，为了便于接地电阻和检查引下线、接地线的连接情况，宜在各引下线距地面高约1.8m处设断接卡。

（4）采用多条引下线时，*类防雷建筑物和第二类防雷建筑物至少应有两条引下线，其间距离分别不得大于12m和18m；第三类防雷建筑物周长超过25m或高度超过40m时，也应有两条引下线，其间距离不得大于25m。

（5）在易受机械损伤的地方，地面以下0.3m至地面以上1.7m的一段引下线应加竹管、角钢或钢管保护。采用角钢或钢管保护时，应与引下线连接起来，以减小通过雷电流时的电抗。
