一.产品简述：

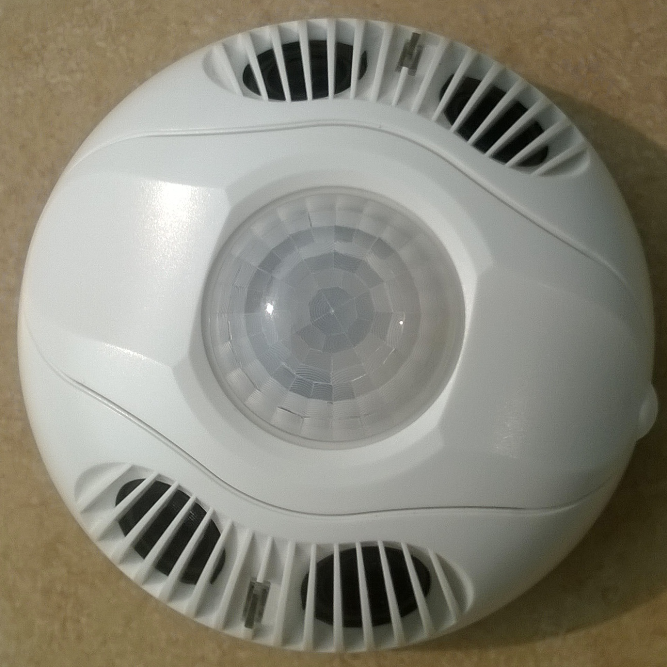

MCDP-08是源于高品质的零件和原材料的专业级展柜探测器,普遍应用于珠宝店、博物馆、艺术馆的展柜中。当试图非法侵入展柜时探测器能准确的进行探测并防止误报。 MCDP-08含有两个移动探测系统：超声移动探测和被动红外移动探测。这两个探测系统的信号一起由西荣自主的信号处理系统处理，能有效地检测入侵，防止误报。该产品

主要由两组超声波信号采集模块和一个HDIR  TM超微动红外信号采集模块组成。

探测器初始化

MCDP-08多维驻波(Ⅱ)须在接通电源后经30秒的电路预热时间后达到最佳工作性能。预热过程中，红色指示灯亮。

二.产品功能说明：

复合模式1：开关A1(OFF),A2(OFF);这是探测器的默认模式。该模式下，当两种传感器同时检测到非法侵入信号，产品报警。

复合模式2:开关A1(OFF),A2(ON);该模式下,当两种传感器中任一传感器检测到非法侵入信号，产品报警。

单红外模式：开关A1(ON),A2(OFF);在该模式下,HDIR TM检测到非法侵入信号，产品报警。

单超声模式：开关A1(ON),A2(ON);在该模式下,超声检测到非法侵入信号，产品报警。

LED功能：设有两个LED指示灯，当检测到移动时，它们将闪烁。拨码开关B2可设置LED灯亮/灭,红色LED闪烁表示红外技术检测到移动，绿色LED闪烁表示超声技术检测到移动。

三.主要技术规格:

红外探测器：数字八元红外管

电源：10-16 Vdc； 12Vdc时 40 mA

尺寸：110 x 56 mm(直径X高度)

射频抗扰度：20 V/m 10-1000 MHz; 10 V/m 1-2 GHz

超声波频率：40KHz

探测范围：2.4米高@ 4米圆半径（文博展柜中建议：2.4米高@ 2.5米半径）

工作温度范围：-10℃至

+50℃

配件

支架，用于天花板安装。金属弹片，用于吊顶安装。

注意事项:

同一空间安装数量超过一个时,探测器的间隔建议在1.5米以上， 请设置探测器的超声工作频率于不同频段，以免探测设备在工作时发生互相干扰，产生误报.本产品功能设置见下页功能设置表。
