1 概述
YKX8022 是一款高精度时间测量(TDC)电路，内部集成了模拟比较器、模拟开关、施密特触发器
等器件，从而大大简化了外围电路。同时内部增加了第一波检测功能 ,使抗干扰能力大大提高。内部
比较器的 offset 可编程范围为±35mV，可提高采样精度。用户可以读取第一个回波脉冲的相对宽度
来判断接收信号强度的提示,通过这个提示可以判断超声波换能器异常、管壁覆盖物增多、水中有气
泡等异常检测。
YKX8022 非常适合于高动态范围的超声波热表、水表等应用。
1.1 主要特征

测量范围 1
单通道双精度 45ps
双通道典型精度 90ps
测量范围 3.5ns(0ns)到 2.5µs
20ns 最小脉冲间隔，最多接受 4 个脉冲
在测量范围 1 中最高可达 1 百万次测量每秒

测量范围 2
单通道典型 90ps 分辨率
双精度模式 45ps，四精度模式 22ps
测量范围 500ns 到 4ms 3-个脉冲测量能力，带有自
动 3 个数据处理功能

温度测量单元
2 个或 4 个传感器,PT500/PT1000 或者更高
内部集成施密特触发器
应用外部施密特触发器 16-位有效精度,应用内部低
噪声触发器 17.5-位有效精度超低测量功能(每 30
秒测量一次时为 0.08µA)

模拟输入电路
斩波稳定低漂移比较器,可编程 offset,±35mV 第一个
波检测:在第一波检测后比较器自动调整 offset 到
0，可以选择相对于第一个波的测量回 波
第一个波脉冲宽度测量用于信号质量检测以及气泡的检测
版本：Ver 1.0 第 1 页 共 60 页
双通道时间数字转换器 YKX8022
用于输入选择的内部集成模拟开关外部
电路仅需要 2 个电阻和 2 个电容

其他特征
脉冲发生器最多可发 127 个脉冲
上升和/或下降沿触发高精度
stop 屏蔽窗口设置
低功耗 32kHz 振荡器(500nA)
时钟标定单元
4-线制 SPI 接口
工作电压 2.5V 至 3.6V
工作温度-40℃至+125℃

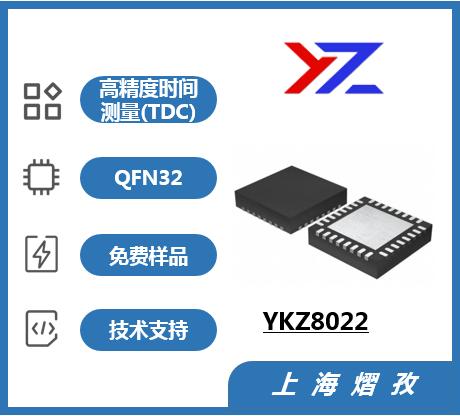

QFN32/LQFP32 封装

1.2 主要用途
超声波热量表，水表，激光测距等
