甲醇液位计
| 型号： | - |
|---|---|
| 品牌： | - |
| 原产地： | - |
| 类别： | 电子、电力 / 仪器、仪表 / 电子测量仪器 |
| 标签︰ | - |
| 单价： |
-
|
| 最少订量： | - |
产品描述
TK-LW甲醇液位计
产品简述
TK-LW甲醇液位计即图科电子研发生产的TK-LW外贴式超声波液位计，针对有毒有强腐的产品采用,液位测量采用了传感器外贴、与被测液体非接触式测量方式，实现真正意义上的隔离测量。结合公司的多项数字信号处理、模式识别、数据库处理等专有技术，克服了储罐壁及外部干扰的影响；同时还可以进行自动参数校准，使仪表不受介质温度和成分变化的影响。对罐体不开孔、不动火、实现不停产安装，特别适合危化品罐区液位测量。同时仪表可输出（4～20）mA 标准通讯信号将测量结果输出至DCS自动化控制系统。
测量原理
TK-LW智能型外贴式超声波液位计测量主探头吸附在储罐底部，超声波信号透过罐壁沿介质向上传导，到达液面反射回来并由该探头检测到回波信号，采用多项技术的智能回波信号算法，实现自动校准及补偿，稳定跟踪和检测液面，确保实时高精度液位测量。

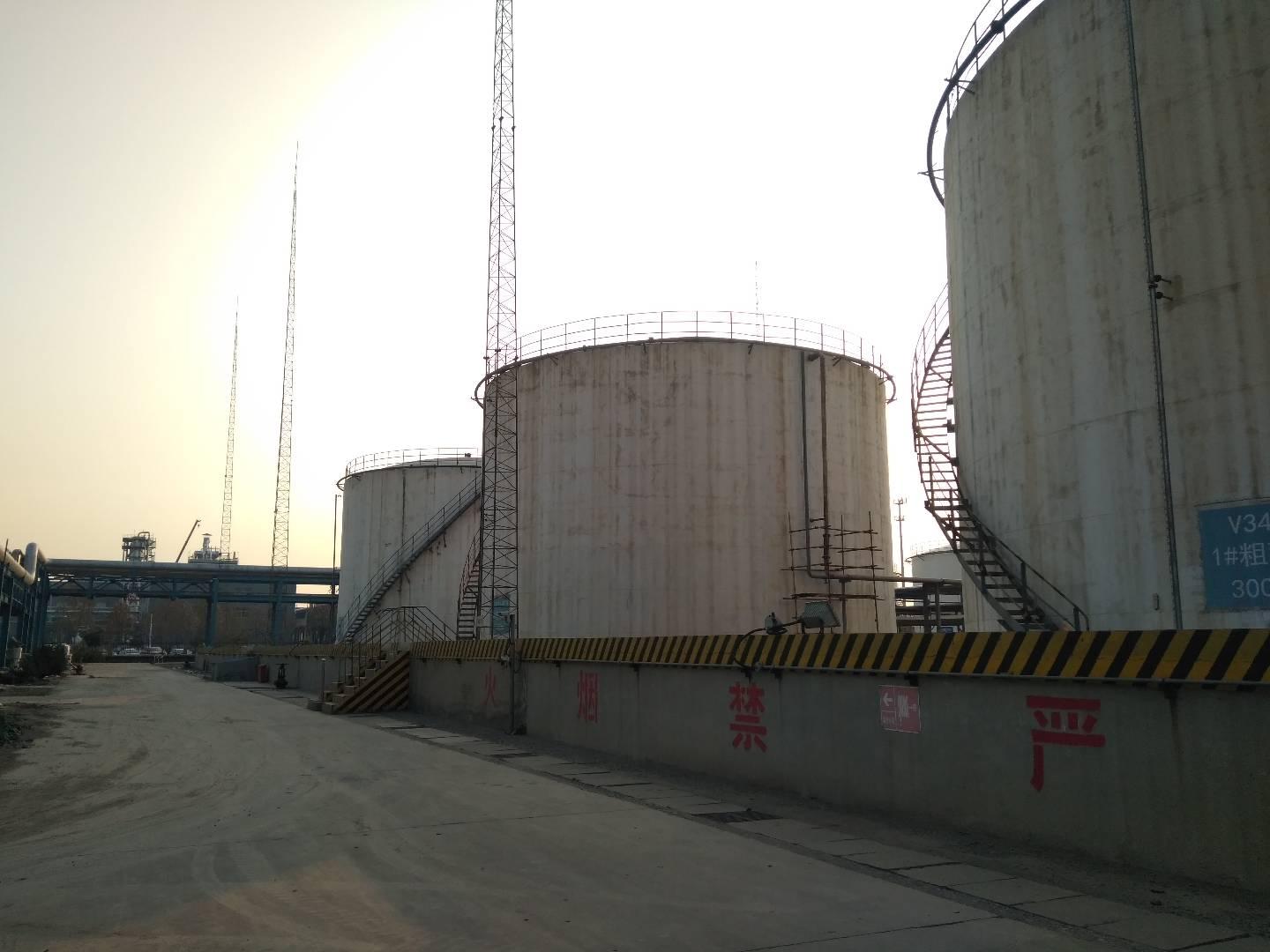

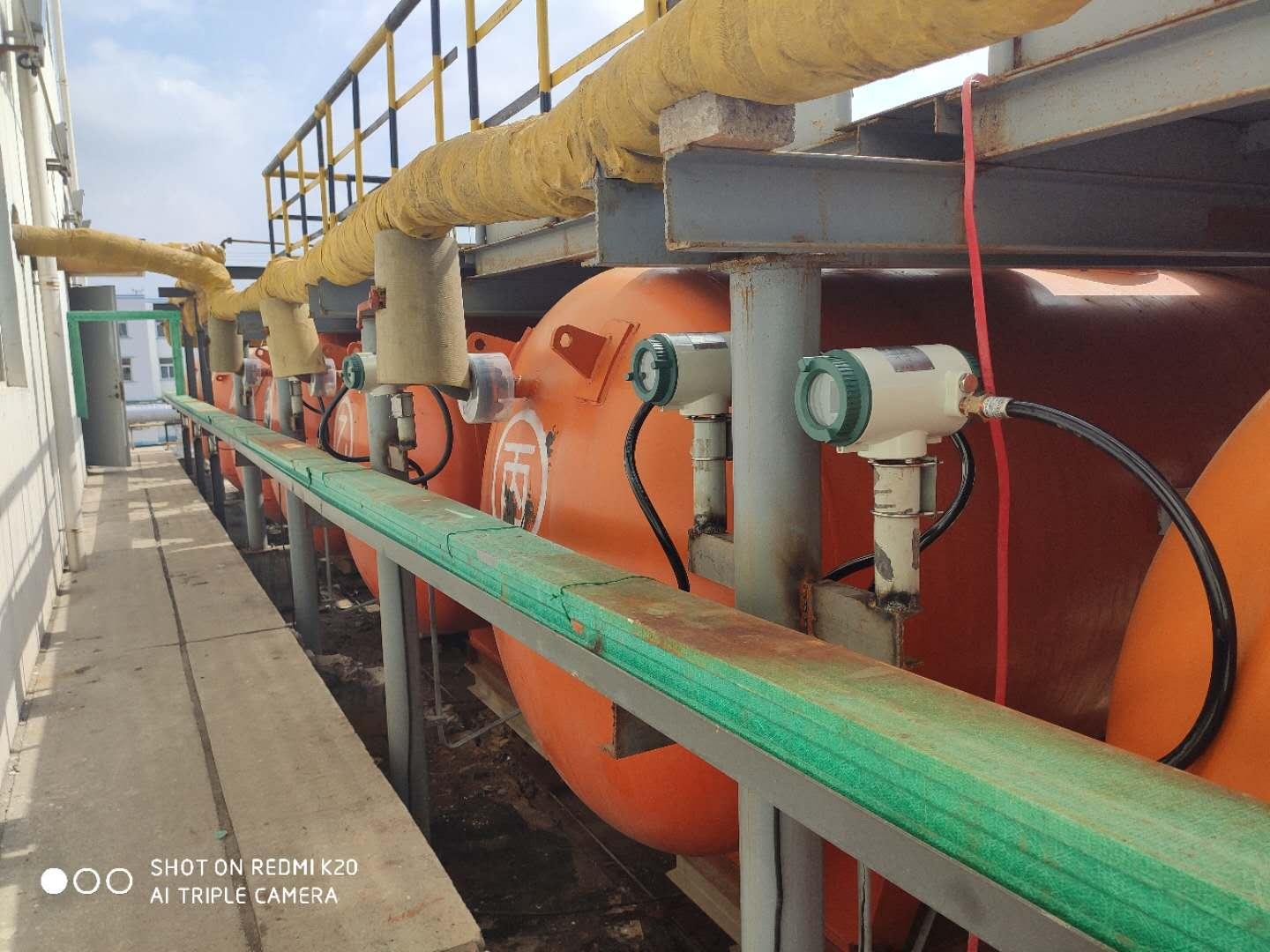

安装场景
 |
 |
|
产品优势
Ø 测量敏感元件外贴
真正意义上的非接触式（隔离式）测量方式
安装可不停产、不清罐、不动火
自校准、自动诊断、一键恢复、红外在线调试功能
Ø *的探头制造工艺
采用平衡封装工艺
精度高、反应灵敏
无可动件、工作可靠、寿命长
Ø 优化的核心算法
强大的软件算法和信号处理，稳定性强
可固件升级，工况适应性广
仪表调试简单、安装及维护成本极低
性能指标
|
四线制 |
两线制 |
|||
|
精 度 |
1%～0.1% |
显示屏 |
OLED |
LCD |
|
迁移量 |
10m |
显示位数 |
5位半 |
|
|
量程范围 |
30m |
重复性 |
1mm |
|
|
供电电压 |
24V DC |
电源容量 |
10W |
1W |
|
接线形式 |
四线制 |
输出信号 |
(4～20)mA、HART |
|
|
负 载 |
＜750Ω |
环境湿度 |
0～95%RH |
＜350Ω |
|
环境温度 |
-40℃～+80℃ |
探头耐温 |
-60℃～+250℃ |
|
|
通讯接口 |
RS-485/HART/Modbus |
调试接口 |
红外（遥控器） |
|
|
可测壁厚 |
不限 |
介质要求 |
粘度<30mPa·s |
|
|
变送器 |
||||
|
外壳材质 |
铸铝/不锈钢 |
防爆标志 |
ExdIICT6 Gb |
ExdIICT6 Gb、ExiaIIBT6 Ga |
|
电气接口 |
M20*1.5（可转其他接口） |
防护等级 |
IP65/IP67 |
|
|
传感器 |
||||
|
外壳材质 |
PBT/合金铝/不锈钢 |
防爆标志 |
ExmbIICT6 Gb |
|
|
电气接口 |
G1/2〃（F）（可转其他接口） |
防护等级 |
IP67 |
|
常见测量介质
|
液 氯 |
液 氨 |
氯 乙 烯 |
液 化 气 |
烯 烃 |
C4～C10 |
乙 烯 |
|
丙 烯 |
丁 烯 |
丁 二 烯 |
液 碱 |
甲 胺 |
溴 液 |
环氧乙烷 |
|
丙 烷 |
戊 烷 |
正 丁 烷 |
氯 硅 烷 |
氯 甲 烷 |
二 甲 醚 |
环氧丙烷 |
|
汽 油 |
柴 油 |
乙 迷 |
煤 油 |
氯 化 靑 |
异 丁 烯 |
环氧乙烷 |
|
硝 酸 |
硫 酸 |
盐 酸 |
氢 氟 酸 |
醋 酸 |
氟 化 氢 |
偏二甲肼 |
|
甲 醇 |
乙 醇 |
丙 醇 |
乙 二 醇 |
乙 醛 |
正 丁 醇 |
变压器油 |
|
氰 醇 |
丙 酮 |
精 苯 |
甲 苯 |
本 酚 |
石 脑 油 |
三氟丙烯 |
|
盐 水 |
甲 醛 |
酸 性 水 |
羰 基 镍 |
轻 芳 烃 |
硫 化 氢 |
三乙基铝 |
|
乙 腈 |
醋 酐 |
草 甘 膦 |
苯 乙 酮 |
四氧化硅 |
三氯化粦 |
医药中间体 |
|
苯 乙 烯 |
抽 余 油 |
三氯乙烯 |
三氯氢硅 |
四氯乙烯 |
三氧化硫 |
ABS低聚物 |
订货选型
|
图科电子液位计 |
TK-LW |
|||||||||||
|
防爆型式 |
G |
隔爆型 Ex d ‖C T6 Gb |
||||||||||
|
B |
本安型 Ex ia ‖B T6 Ga |
|||||||||||
|
探头形式 |
1 |
单探头 |
||||||||||
|
2 |
双探头（自校准型） |
|||||||||||
|
3 |
三探头（双校准） |
|||||||||||
|
精度等级 |
A |
1% |
||||||||||
|
B |
0.5% |
|||||||||||
|
C |
0.2% |
|||||||||||
|
D |
0.1% |
|||||||||||
|
E |
±1mm |
|||||||||||
|
输出方式 |
A |
（4-20）mA |
||||||||||
|
H |
（4-20）mA + HART |
|||||||||||
|
R |
RS485 |
|||||||||||
|
接线形式 |
L |
两线制 |
||||||||||
|
S |
四线制 |
|||||||||||
|
供电类型 |
D |
24V DC |
||||||||||
|
A |
220V AC |
|||||||||||
|
储罐类型 |
W |
卧罐型 |
||||||||||
|
Q |
球罐型 |
|||||||||||
|
L |
立罐型 |
|||||||||||
|
过程温度 |
D |
低温型（-60℃～+80℃） |
||||||||||
|
C |
常温型（-20℃～+80℃） |
|||||||||||
|
G |
高温型（-20℃～+250℃） |
|||||||||||
|
安装方式 |
C |
磁吸 |
||||||||||
|
Z |
胶粘 |
|||||||||||
|
H |
焊接/固定支架 |
|||||||||||
|
电气接口 |
1 |
M20*1.5 |
||||||||||
|
2 |
G1/2〃 |
|||||||||||
|
3 |
NPT1/2〃 |
|||||||||||
|
4 |
NPT3/4〃 |
|||||||||||
|
5 |
其它 |
|||||||||||
|
功能类别 |
B |
标准型 |
||||||||||
|
Z |
增强型 |
|||||||||||
|
J |
经济型 |
|||||||||||
|
功能安全 |
S |
通过功能安全完整性SIL3等级认证 |
||||||||||
|
选型说明 |
||||||||||||
|
TK-LW |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
液位计 |
防爆 型式 |
探头 形式 |
精度 等级 |
输出 方式 |
接线 形式 |
供电 类型 |
储罐 类型 |
过程 温度 |
安装 方式 |
电气 接口 |
功能 类别 |
功能 安全 |
