FX 系列内容

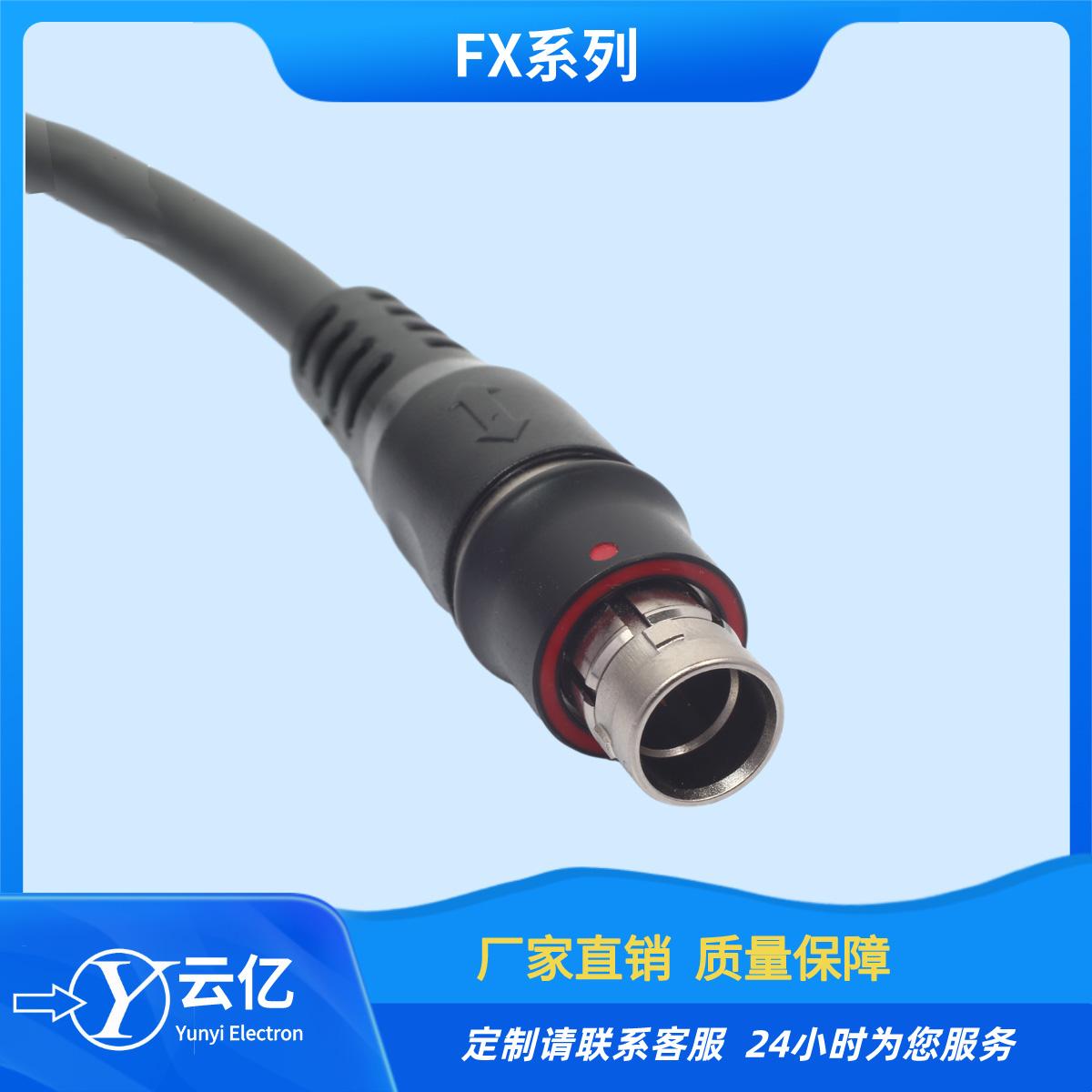

 FX 系列连接器简介 FX 系列直式插拔连接器被使用于高密度安装、空间相对狭小及旋转方式插 合分离困难的场合。广泛应用于军、民领域的电台设备、步兵设备、加固计算机、 医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的交直流、 高速、射频、光纤等的信号连接传输 FX 系列连接器特点 1.高速化：可满足多种标准协议高速信号 (USB2.0、USB3.0、HDMI、 SATA、DP、 千兆网、万光网等）的直接传输。 2.最小壳体号 FX101 外径仅 12.4mm。 3. 单一连接器，即可实现低频、电源、高速、射频、光纤等多种信号的集成化 传输。 4. 直式插拔，可盲插，能够实现快速连接与分离。 5. 具有屏蔽、密封、耐环境、长寿命等特点。 6. 多种键识别，具有防误插功能。 7.插头、插座直式推拉锁紧结构。 8.插座为螺母紧固安装形式，配有导电 O 型国，具有屏蔽密封功能。 9.插座泄漏率：气压差 1×105Pa，泄漏率应＜1.0 Pa-cm3/s（光纤、射频类产 品除外） 10.插头插座插合后，可实现耐水压：2m 水深、24h。（光纤、射频类产品除外） 11. 插头和插座均可以既可装插针，又能装插孔。（光纤、射频类产品除外） 12.高速和低频电接触件端接形式：插头为导线焊接式，插座为导线焊接式和直 式印制板焊接式两种。 13.多键定位，采用键位结构防错和颜色目视等双重防误插方式。 《机械性能》 机械寿命：5000 次 振动：101、102 壳体 正弦振动：频率 10 ~2000Hz，加速度 147m/s2，≤1u5 瞬断 103、1031、104、105、 106 壳体 随机振动：功率谱密度 1.0g2/Hz，均方根值 36.6g，≤1uS 瞬断 冲击：加速度 2940m/s2，≤1us 瞬断 《环境性能》 1：工作温度：-55°C~ +125°C 2：相对湿度：40°C 时，达 95% 3：插座泄漏率：气压差值为 1×105Pa，泄漏率应不大于 1.0Pa-cm3/s(光纤、射 频不具备气密性） 4：盐雾：铝合金/铜合金≥96h 5：插头插座插合，耐水压：2m 水深、24h（光纤、射频类产品除外）
